Deutsch (DE)
11

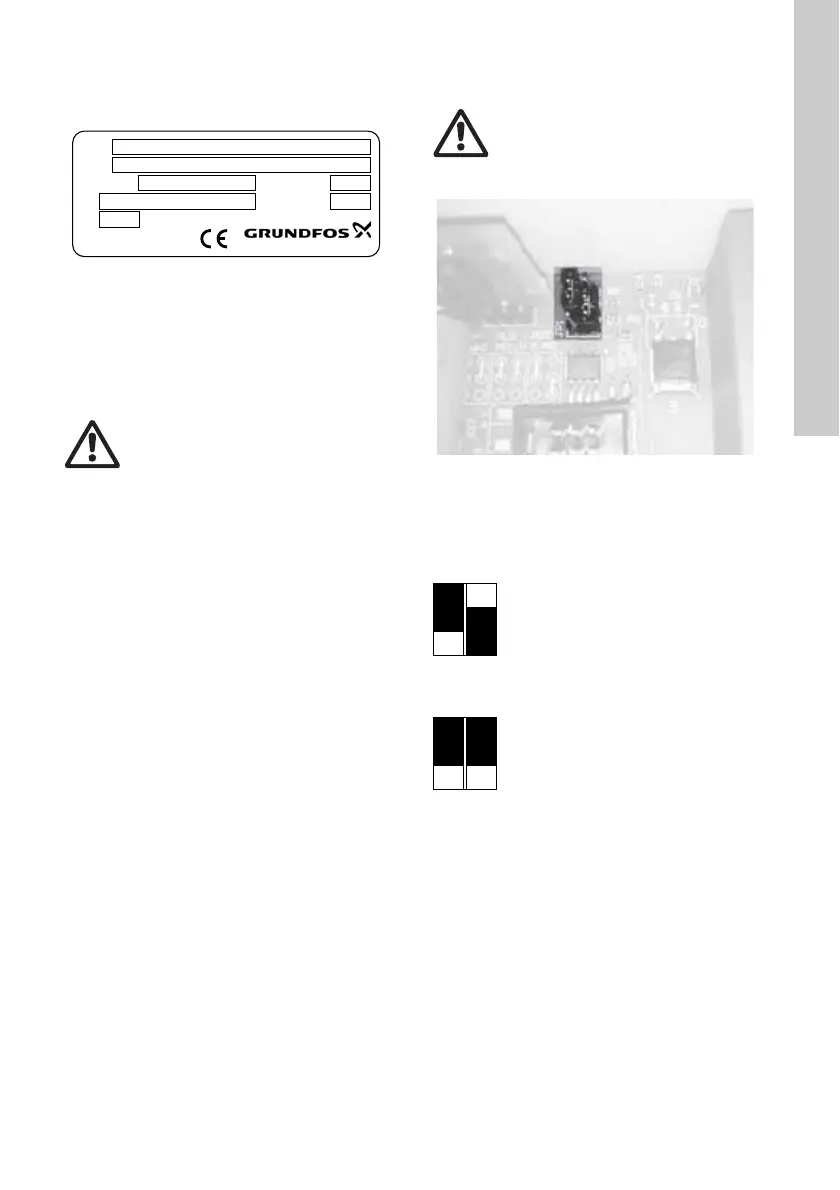

5. Produktidentifikation
5.1 Typenschild
Abb. 3 Typenschild
6. Allgemeine Reparatur- und
Wartungsanweisungen
Vor dem Ausbau
1. Das Absperrventil in der Zulaufleitung schließen.
2. Die Druckleitung durch Anziehen der Ablass-
schraube im Rückflussverhinderer des Sammel-
behälters entleeren. Durch das Anziehen der
Ablassschraube wird die Klappe im Rückflussver-
hinderer angehoben, so dass das Abwasser in
der Druckleitung in den Sammelbehälter zurück-
fließen kann. Eine Entleerung der Druckleitung
ist nur erforderlich, wenn in der Druckleitung kein
Absperrventil eingebaut ist.
3. Die Hebeanlage sorgfältig mit sauberem Wasser
abspülen. Nach dem Zerlegen der Hebeanlage
auch die einzelnen Bauteile sorgfältig abspülen.
Nach dem Zusammenbau
1. Alle Absperrventile öffnen.
2. Alle Funktionen prüfen. Dazu den Sammelbehäl-
ter mit Wasser befüllen und die Pumpe(n) ein-
schalten.
7. Austauschen des Niveausensors
Abb. 4 Steckbrücke JP1
Der piezoresistive Sensor ist ab Werk für die
Multilift MSS, M und MD voreingestellt, bei denen die
Länge des Staudruckrohrs 318 mm beträgt. Dies ist
aus der Anordnung der Steckbrücke JP1 in Abb. 5
ersichtlich.
Abb. 5 Anordnung der Steckbrücke für die Mul-
tilift MSS, M oder MD
Abb. 6 Anordnung der Steckbrücke für die Mul-
tilift MLD, MD1 oder MDV
TM05 8891 2813
Warnung
Vor Beginn der Servicearbeiten ist die
Spannungsversorgung zur Hebeanlage
und der Niveausteuerung abzuschal-
ten und gegen unbeabsichtigtes oder
unbefugtes Wiedereinschalten zu
sichern.
Type
U
N
G
P.c.
Serial No.
LEVEL CONVERTER MULTILIFT
Only for: LC 109. LCD 109. LCD 110
1x 220-240V~ 50/60Hz
1327
8888
0,4kg
Made in Germany
DK-8850 Bjerringbro, Denmark
Prod. No. 98613273 V01
TAmb.: 0 to 40°C
Warnung
Vor dem Ausbauen des alten Drucksen-
sors ist sicherzustellen, dass die
Niveausteuerung ausgeschaltet und
vom Netz getrennt ist.
TM05 9056 3413
●●
● ●
●
●
● ●
● ●
●●
