Deutsch (DE)
13

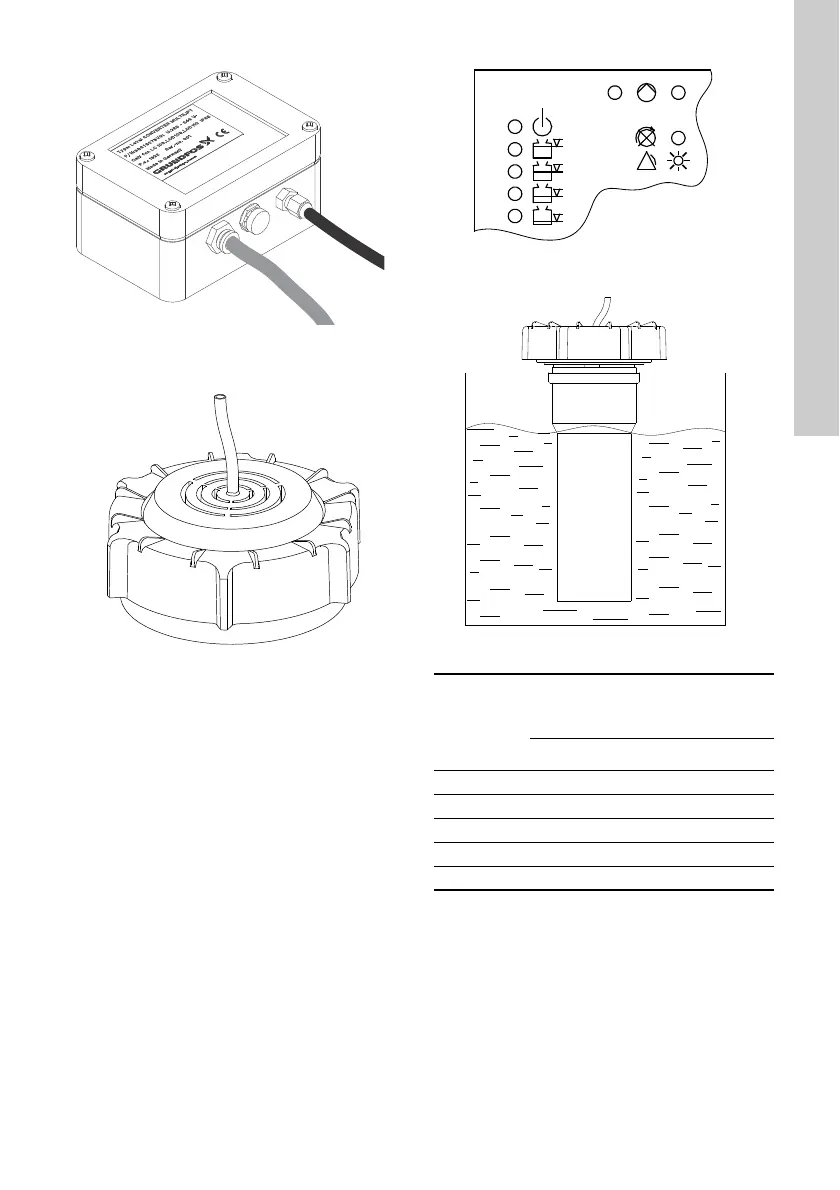

Abb. 9 Anschließen des Druckschlauchs an
den Niveauwandler
Abb. 10 Anschließen des Druckschlauchs an
das Staudruckrohr
10. Den Deckel der Niveausteuerung LC 109,
LCD 109 oder LCD 110 schließen.
11. Die Niveausteuerung wieder mit dem Netz ver-
binden und einschalten.
12. Den Sammelbehälter spülen und die ordnungs-
gemäße Funktion der Hebeanlage überprüfen.
7.1 Überprüfen des Niveausensors
Zum Überprüfen der ordnungsgemäßen Funktion
des Niveausensors und der vorgegebenen Schalt-
punkte ist wie folgt vorzugehen:
1. Das Staudruckrohr aus dem Sammelbehälter
ausbauen.
2. Einen Eimer mit Wasser füllen.
3. Markierungen auf dem Staudruckrohr entspre-
chend der nachfolgenden Tabelle anbringen.
4. Das Staudruckrohr langsam in das Wasser im
Eimer eintauchen und auf die einzelnen LEDs
achten, wenn die Wasseroberfläche die unter-
schiedlichen Markierungen erreicht. Die LEDs an
der Steuereinheit CU 211/CU 214 der LC/LCD-
Niveausteuerung müssen entsprechend der Ein-
tauchtiefe im Wassereimer aufleuchten.
Abb. 11 LEDs an der CU 211/CU 214
Abb. 12 Prüfen der Sensorfunktion
TM05 8986 3013TM05 8890 2813
TM01 4974 4402TM05 4486 2313
Signal
Schaltpunkte, gemessen von der
Unterkante des Staudruckrohrs
[mm]
MSS, M, MD MLD, MDV, MD1
S4 ein 224 477
S3 ein 194 427
S2 ein 154 340
S1 ein 74 74
S1 aus 20 20
