Deutsch (DE)
12
Vorgehensweise
1. Den Niveauwandler an einer geeigneten Stelle
an der Wand sicher befestigen.
2. Den Deckel der Niveausteuerung LC 109,
LCD 109 oder LCD 110 abnehmen und die
Anschlussleiste für den Sensor ausfindig
machen. Siehe Abb. 7, Pos. 2.

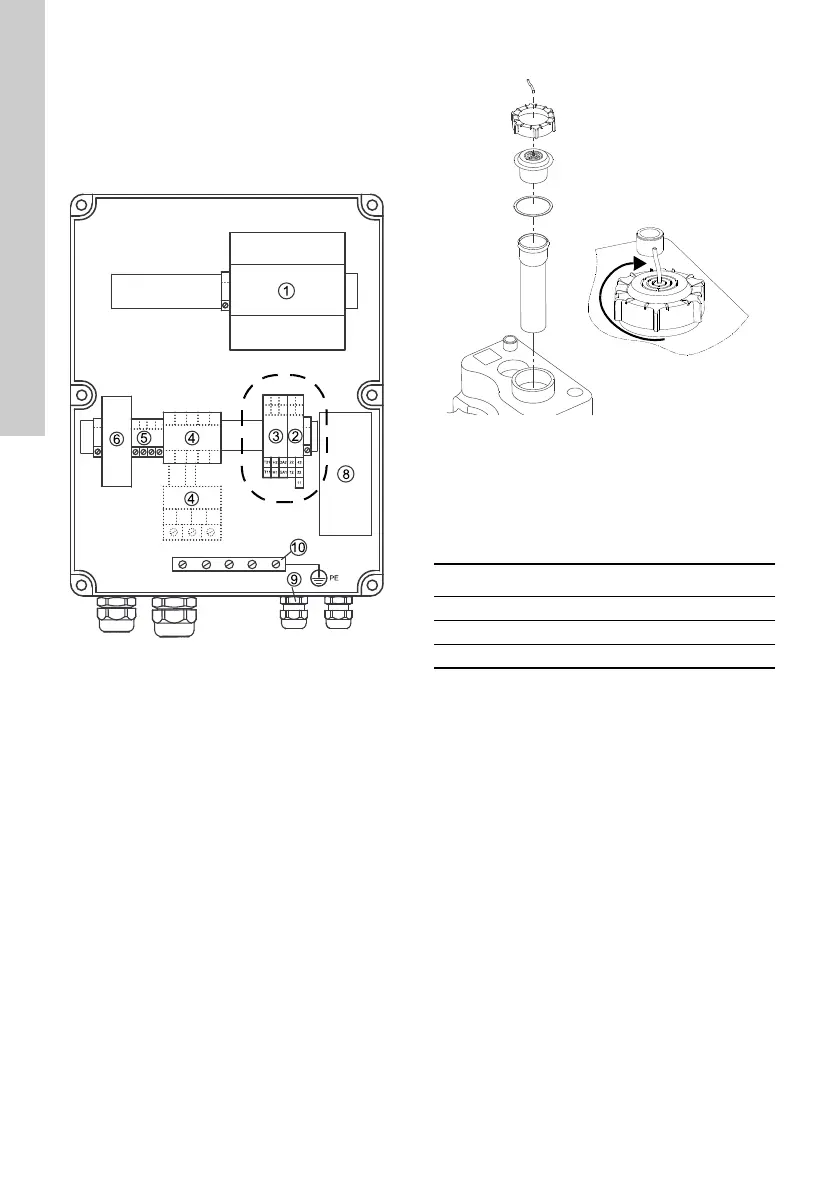

Abb. 7 Anordnung der Anschlussleiste in der
LC 109
3. Das Sensorkabel (weiß) abklemmen.
4. Die PG-Kabelverschraubung lösen und das alte
Sensorkabel entfernen.
5. Den alten Niveausensor mit Rohr aus dem Sam-
melbehälter ausbauen.
6. Das neue Staudruckrohr im Sammelbehälter ein-
bauen.
Abb. 8 Einsetzen des Staudruckrohrs und
Festziehen des Schraubdeckels
7. Das Kabel des neuen Sensors durch die
PG-Kabelverschraubung ziehen und die
PG-Kabelverschraubung festziehen.
8. Das Kabel an der Anschlussleiste entsprechend
der nachfolgenden Tabelle auflegen.
9. Den Druckschlauch an den Niveauwandler und
den Schraubdeckel anschließen.
– Der Druckschlauch ist so zu verlegen, dass er
zur Steuerung hin stetig ansteigt, um Kondens-
wasserbildung im Schlauch zu vermeiden.
– Den Druckschlauch an einem Ende an das
Staudruckrohr, das sich im Sammelbehälter
befindet, und am anderen Ende an der Schott-
verschraubung im Schaltkasten anschließen.
Der Druckschlauch muss bis zum Anschlag,
d. h. ca. 18 mm, aufgeschoben werden.
Andernfalls können Leckagen auftreten, die zu
einem Druckverlust, einer ungenauen Niveau-
erkennung oder einer Funktionsstörung der
Hebeanlage führen können.
– Bei überschüssiger Länge ist der Druck-
schlauch zu kürzen. Der Druckschlauch darf
nicht geknickt werden.
– Die Verbindung muss luftdicht sein, um einen
zuverlässigen Betrieb zu gewährleisten.
TM02 2347 4701
TM05 8889 0714 - TM05 0545 1011
Klemme
Steuerung 11 12 22 32 42 L N
Sensor 5 1 2 3 4 L N
Aderfarbe grau weiß grün gelb rosa braun blau
