AURA Abgleichvorschriften / Adjustment Procedures
GRUNDIG Service 5
Abgleich Vorbereitung Abgleichvorgang
2. Cassettenlaufwerk
Meßgeräte: Frequenzzähler, Test-Cassette 448A (Material Nr. 35079 023 0000)
Bandgeschwindigkeit
Abgleich Vorbereitung Abgleichvorgang
Test-Cassette 448A einlegen und 3150Hz-Teil abspielen.
Frequenzzähler an Lautsprecher-Ausgang.
Mit Motorpoti auf 3150Hz ± 100Hz einstellen.
Motorpoti

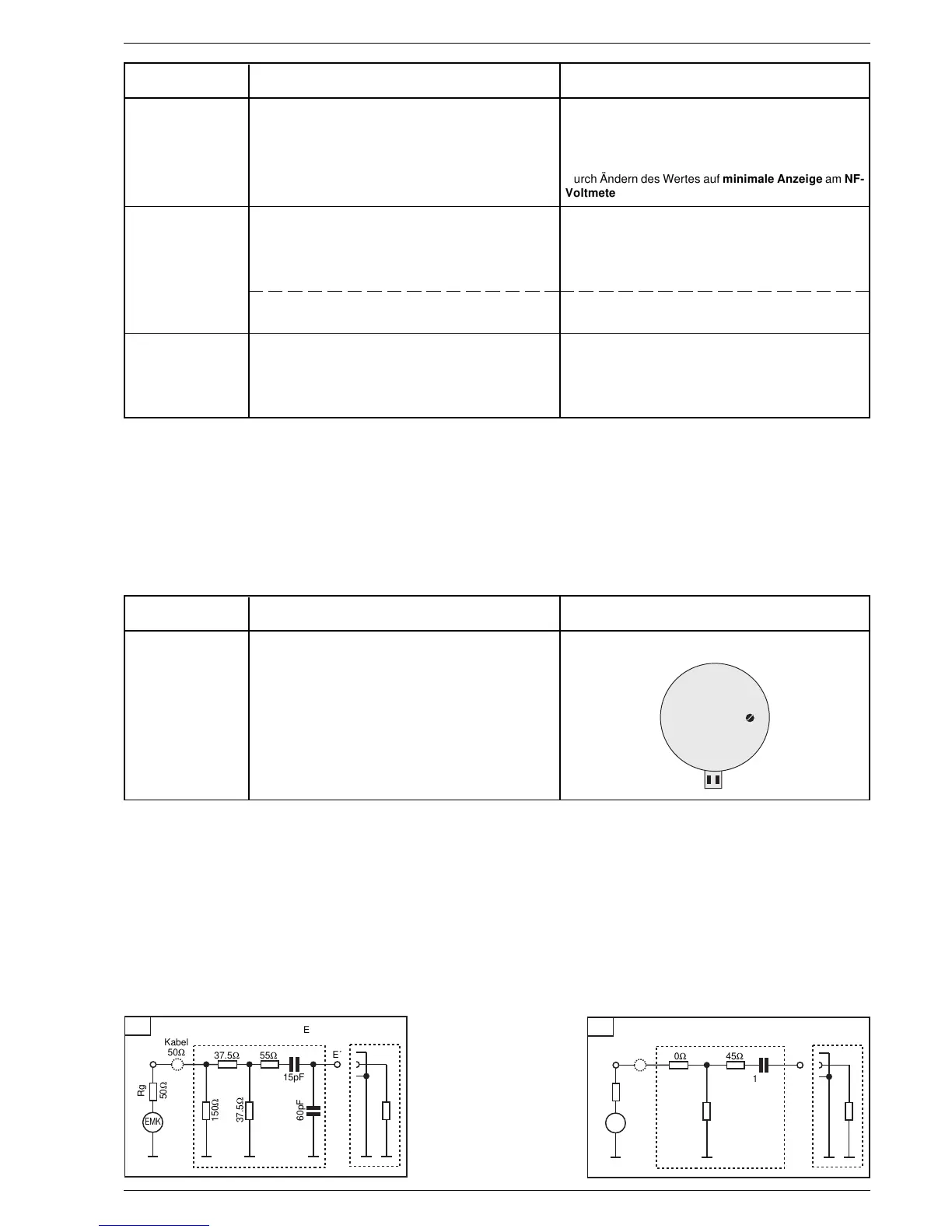

Zum Abgleich die Antennennachbildungen für AM bzw. FM verwenden
Durch Ändern des Wertes auf minimale Anzeige am NF-
Voltmeter im rechten Kanal einstellen.
Parameterwert 03 solange ändern bis Suchlauf gerade
stoppt.
Parameterwert 02 solange ändern bis Suchlauf gerade
stoppt.
Parameter 65 auf errechneten Wert ändern.
Z.B.: E 65 44
Meßsender mit Stereo-Coder an Antenneneingang; Fre-
quenz 94,8MHz; f
mod
1kHz mit 22,5kHz Hub; Pilotton 19kHz
mit 7,5kHz Hub; RDS 57kHz mit 1,2kHz Hub; E´ = 1mV
(60dBµV). Nur linken Kanal modulieren.
NF-Voltmeter an Lautsprecher-Ausgänge.
Extended Expert Modus aktivieren (s. o.).
Parametersatz 53 anwählen.
Meßsender an Antenneneingang; Frequenz 95,0MHz; ohne
Modulation.
Extended Expert Modus aktivieren (s. o.).
Signal mit E´ = 80µV (38dBµV) anlegen. DX deaktivieren.
Signal mit E´ = 8µV (18dBµV) anlegen. DX aktivieren.
In ´kaltem´ Zustand die Spannung U
meß
an FMP1609
messen.
Parameterwert berechnen: W = (U
meß
- 340mV) / 19,6mV.
z.B.: U
meß
= 1,20V. W = (1200mV - 340mV) / 19,6mV.
W = 860mV / 19,6mV = 43,8 = 44.
Dolby Rauschunterdrückung ist hergestellt unter Lizenz von Dolby Laboratories Licensing Corporation.
DOLBY und das Doppel-D-Symbol g sind Warenzeichen der Dolby Laboratories Licensing Corporation.
NR = Noise Reduction (Rauschunterdrückung).
12. Stereo-Überspre-
chen
13. FM-Suchlaufstop
14. Übertemperatur-
abschaltung
