CCF 23 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CCF 23 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs
GRUNDIG Service 3 - 13 GRUNDIG Service 3 - 14

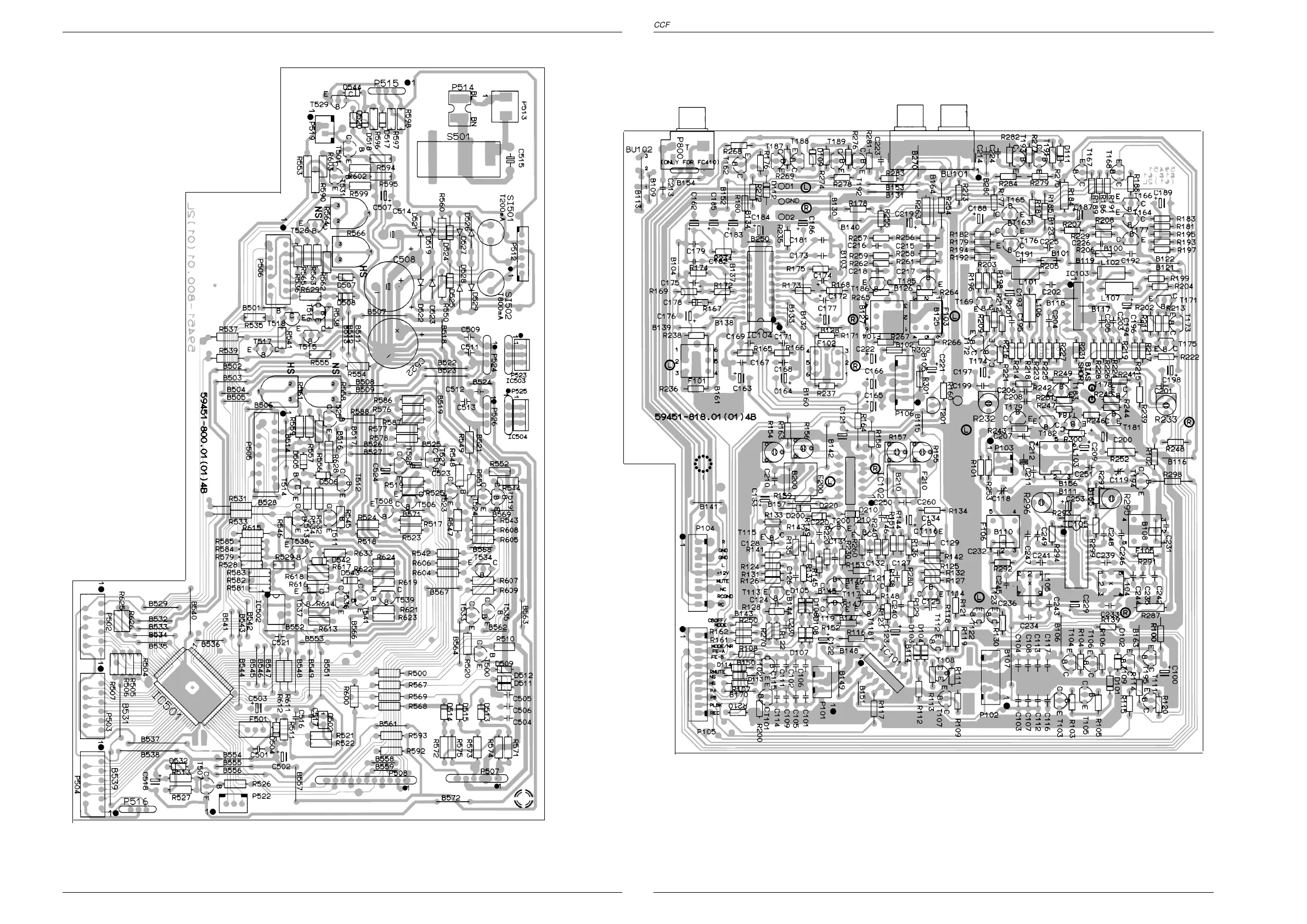

Logic Board
Component side
Audio Board
Component side
Für die tatsächliche Bauteilebestückung ist das Schaltbild maßgebend.
The circuit diagram is relevant for the actual component assembly.
