G503145 - R00
5
El cable 14 de la fuente de alimentación F1320 debe
conectarse a la borna 14F del grupo A2420. La
alimentación de la telecámara se realizará conectando
la borna 14T del grupo A2420 con la borna 14 de la
telecámara.
Todos los grupos A2420 de una instalación deben
estar conectados entre si mediante la borna 9.

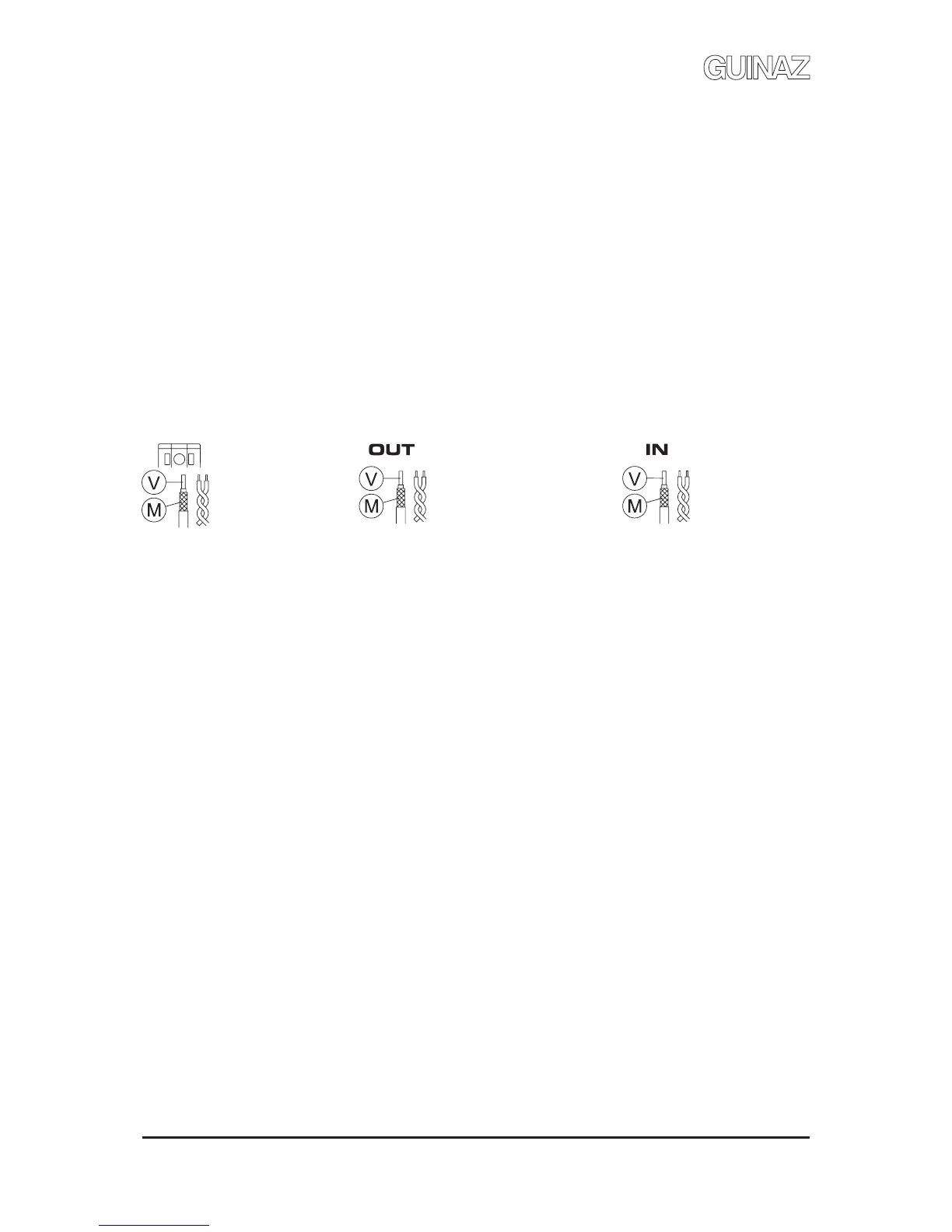

Entrada cable
de vídeo desde
la telecámara.
Video cable
input from
camera.
Salida cable de vídeo
hacia las viviendas o
hacia otra placa de
calle.
Video cable output
towards dwellings or
another street panel.
Entrada cable de
vídeo desde otra
placa de calle.
Video cable input
from another
street panel.
Cable 14 of power supply F1320 will be connected
to terminal block 14F of group A2420. The camera
will receive power supply by connecting terminal block
14T of group A2420 to terminal block 14 of the camera.
All A2420 groups in an installation will be connected
to each other by means of terminal block 9.
Micro-switch 4 is not used.
After hanging up the telephone, 10 seconds will be
available to re-establish communication with the street
panel from which the dwelling was called. Simply
press the on/off (Image) button and the communication
(audio) button on the monitor once again.
14 is the maximum number of accesses that can be
managed with A2420 audio control groups in the
same installation. The common audio and power
supply wires can start from any street panel of the
installation. However, rise video signal connection
must be used in street panels, going up to the
dwellings from the last connected panel. For this,
group A2420 has several connections for the video
cable:
El microinterruptor 4 no se usa.
Después de finalizar la comunicación, se dispone de
10 segundos para volver a retomar la comunicación
con la placa calle desde la que se había llamado a la
vivienda. Basta con volver a pulsar el botón de
encendido/apagado (imagen) y el boton de
comunicación (audio) del monitor.
El número máximo de accesos en una misma
instalación que se pueden gestionar con grupos control
audio A2420 es de 14. Los hilos comunes de audio y
alimentación pueden partir hacia las viviendas desde
cualquier placa de calle de la instalación. Sin embargo,
la señal de vídeo debe conectarse en cascada en las
placas de calle y desde la última placa conectada
subir hacia las viviendas. Para ello el grupo A2420
dispone de varias conexiones para el cable de vídeo:
