Guinaz A2420 - Street Panel Installation (Part 1); Mounting the Flush-Mounted Box; Module and Frame Assembly; Securing the Street Panel

G503145 - R00
6

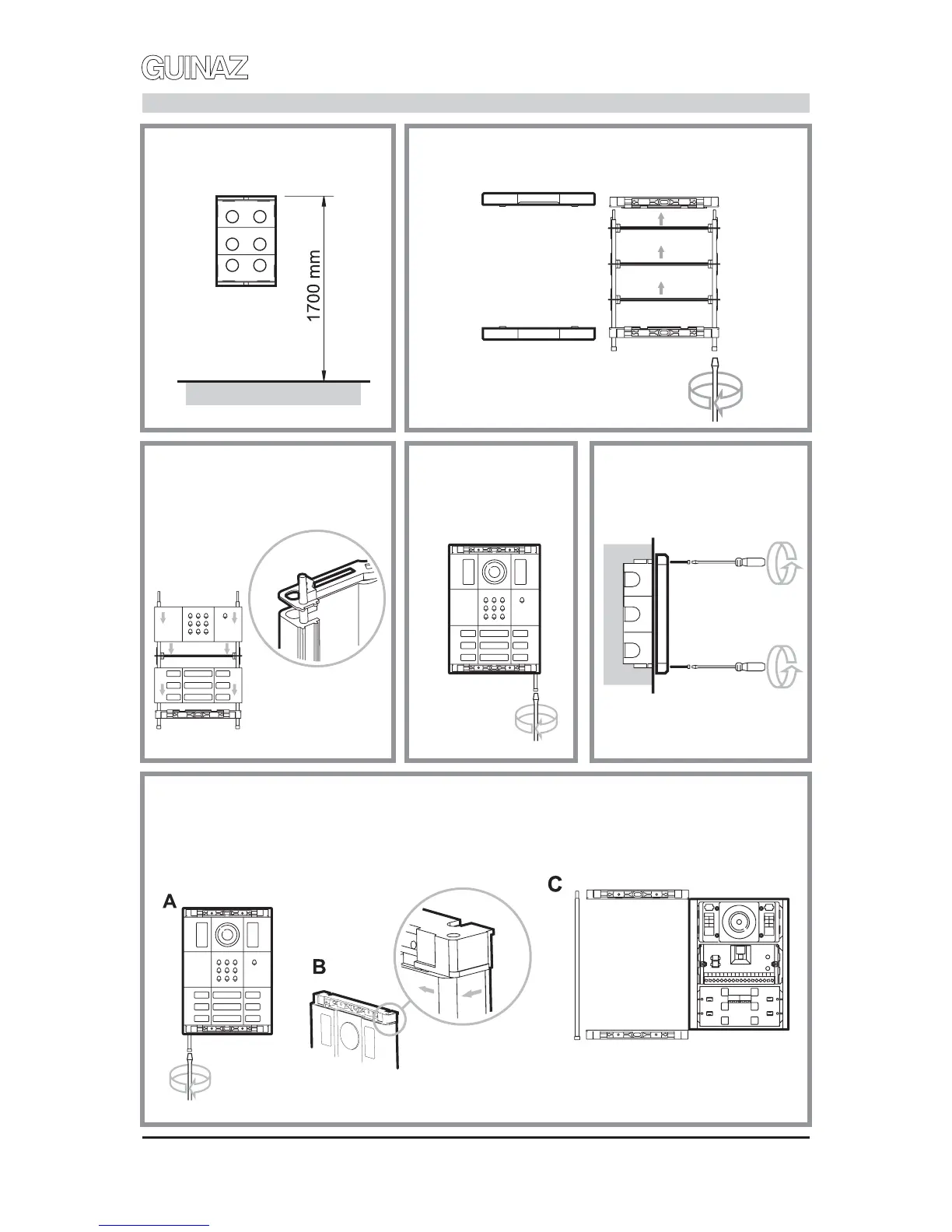

INSTALACIÓN PLACA DE CALLE. STREET PANEL INSTALLATION.
Sujetar la placa calle
mediante dos tornillos.
Attach the street panel with
two screws.
Coloque la caja empotrable.
Place the flush-mounted box.
1
6
2
Separar tapas, desatornillar ambos tornillos y extraer
juntas de módulos.
Separate the covers, unscrew both screws and extract
module joints.
3
Introducir módulos y juntas en
el mismo orden que aparece
en la figura.
Insert modules and joints in the
same order as in the figure.
4
Colocar marco
superior y apretar
los tornillos.
Assemble upper
frame and tighten
the screws.
5
Para apertura a la derecha. To open towards the right.
A. Suelte el tornillo izquierdo y afloje el derecho. Unscrew left screw and loosen the right one.
B. Desplace la placa calle hacia la izquierda y frontalmente 1,5 mm. Move the street panel 1.5 mm to
the left and the front.
C. Gire la placa calle. Open the street panel.
