7. Afzuigslang op correcte lengte brengen.
Afzuigslang aanbrengen en bevestigen, op
afwezigheid van knikken letten.
8. De elektrische aansluiting tot stand
brengen. Bij het gebruik van een externe
ventilatormotor aansluitkabel verbinden.
Montage-instructies
ansluiting zijdelings
1. (Bij afzuigmodus) Geschikte
afzuiggeleiding in de wand voorbereiden.
2. Posities voor bevestigingsgaten aan het
plafond aan de hand van de vooraf bepaalde
ophangpunten aan het kaplichaam
overnemen en met geschikt boortoestel
boren. Ontbrekende afmetingen zijn van het
model afhankelijk en moeten aan de kap
gemeten worden. Op minimumafstand tussen
kookplaat en onderkant van de afzuigkap
letten (gaten Ø10 mm voor de bevestiging van
de afzuigkap). Gelieve op een centrale
opstelling van de afzuigkap ten opzichte van
de kookplaten te letten.
3. Gaten boren en corresponderende
dookpen vlak inbrengen.

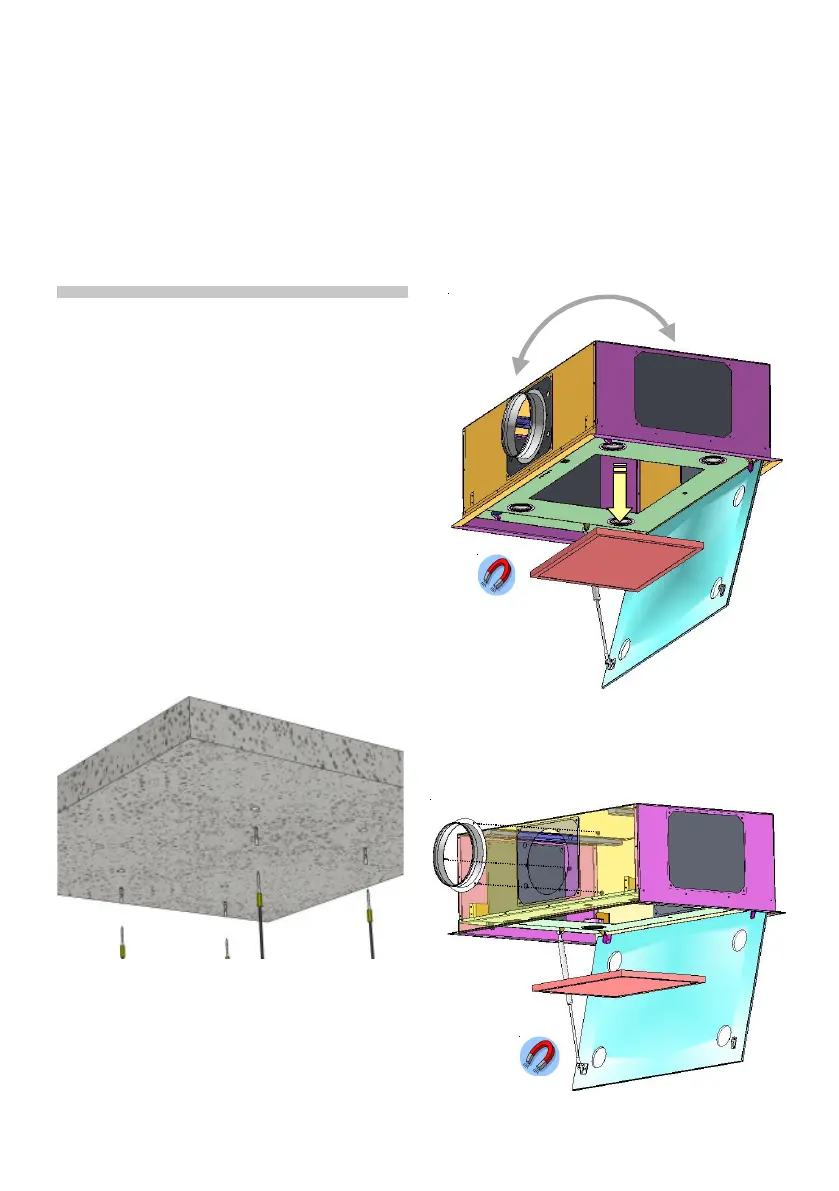

4. Voordat de afzuigkap opgehangen wordt,
nakijken dat de afzuigaansluiting aan de juiste
zijde gesitueerd is. De afzuigaansluiting kan
willekeurig aan al de vier voorzijden
aangebracht worden. Hiervoor metalen filter
verwijderen en de bevestigingsschroeven aan
de afdekplaat verwijderen. Afdekplaat met
afzuigmof langs binnen afnemen en aan de
juiste zijde op de voorbestemde plaats
vastschroeven, metalen filter terug
aanbrengen. S 26.
5. Nu stokschroeven zover in de dookpennen
(Ø10 mm) schroeven, dat er nog ca. 20 mm
uitsteekt. Schroefdraadmoeren op
stokschroef schroeven, schroefdraadstang
nl
