es
colocarse una tapa de retención directamente
en el exterior de la salida de aire. Observar
los requisitos vigentes respectivos para
instalaciones y las instrucciones de montaje
de los fabricantes de equipos de gas. La
distancia mínima sobre fogones de gas no
debe ser inferior a 650 mm, si no se superan
las siguientes cargas térmicas nominales
(Hs):
Cocinas a gas
Carga de una hornalla máx. 3,0 kW
Carga de todas las hornallas máx 8,3 kW
Carga del horno máx. 3,9 kW
Cavidad de cocción a gas
Carga de una hornalla máx. 3,9 kW
Carga de todas las hornallas máx. 11,3 kW
¡Nos reservamos el derecho de
modificaciones técnicas!

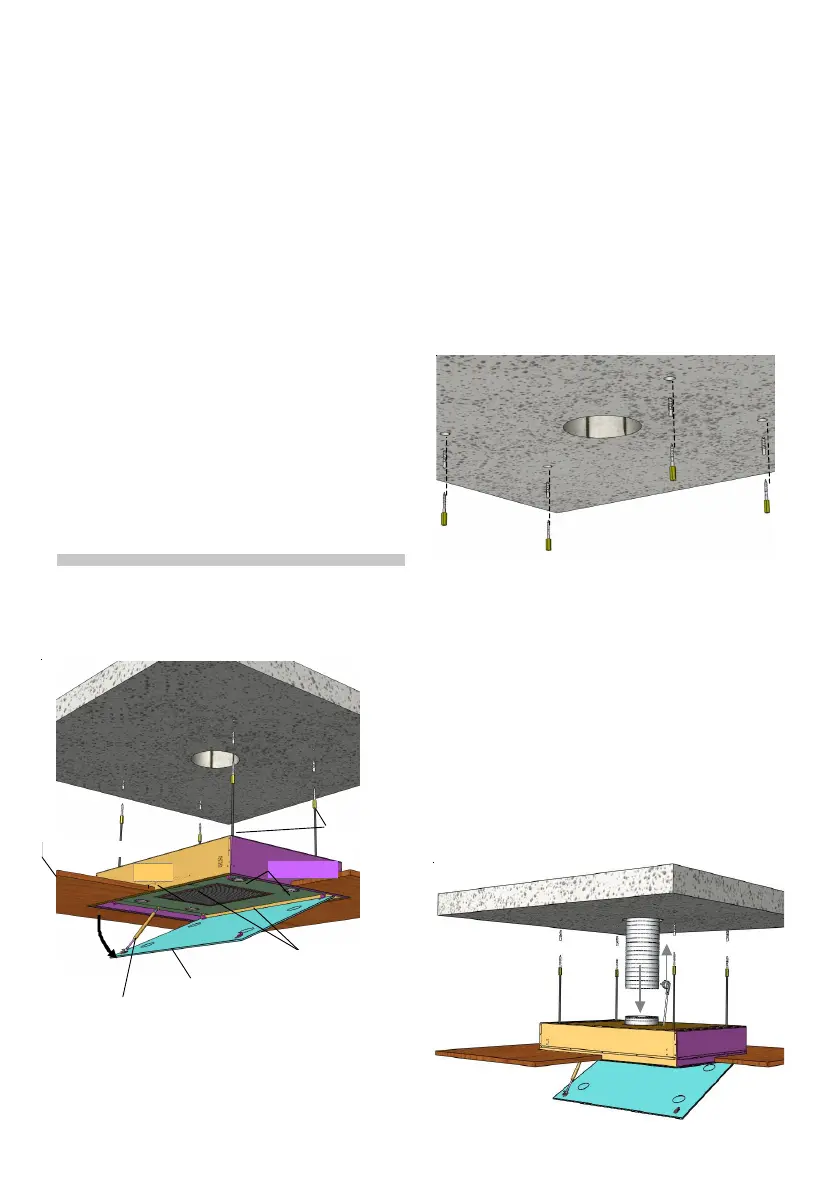

Instrucciones de montaje
Conexión arriba
1. Preparar el conducto de aire de salida
apropiado en el lugar.
2. Trasladar al techo las posiciones para los
agujeros de fijación de acuerdo a los puntos
de fijación previstos en el cuerpo de la
campana y perforar con el taladro apropiado.
Las medidas faltantes dependen del modelo
y deben ser medidas en la campana.
Observar la distancia mínima entre la cocina
y el borde inferior de la campana extractora.
(Agujeros con un Ø10mm para la fijación de
la campana extractora) Observar una
colocación centralizada de la campana
extractora a la cocina.
3. Perforar los agujeros e insertar las espigas
correspondientes.
4. Atornillar los tornillos en las espigas (Ø10
mm) de tal modo que sobresalgan todavía
aprox. 20 mm. Atornillar los manguitos
roscados en los tornillos, la barra roscada
con el tornillo y bloquear.
5. Colgar la campana extractora en las barras
roscadas y sujetar de modo flojo con
arandelas y tuercas.
6. Alinear la campana extractora (examinar
las medidas de montaje) y ajustar las tuercas.
