Ecartement minimal par rapport à l’appareil
de cuisson
Les appareils sont conçus pour un montage
encastré au plafond. Un clapet
d’accumulation doit être directement monté
à l’extérieur sur la sortie de l’air pour éviter la
formation de condensat. Les prescriptions de
montage respectivement en vigueur ainsi que
les consignes de montage des fabricants
d’appareils fonctionnant au gaz doivent être
observées. L’écartement par rapport à des
foyers de cuisson au gaz ne doit pas être
inférieur à 650 mm au minimum lorsque les
charges thermiques nominales (Hs)
suivantes ne sont pas dépassées.
Gazinières: Charge d’un foyer max. 3,0 kW
Charge de tous les foyers max. 8,3 kW
Charge du four max. 3,9 kW
Tables de cuisson à gaz
Charge d’un foyer max. 3,9 kW
Charge de tous les foyers max. 11,3 kW
Sous réserve de modifications techniques
Notice de montage
Raccordement en haut

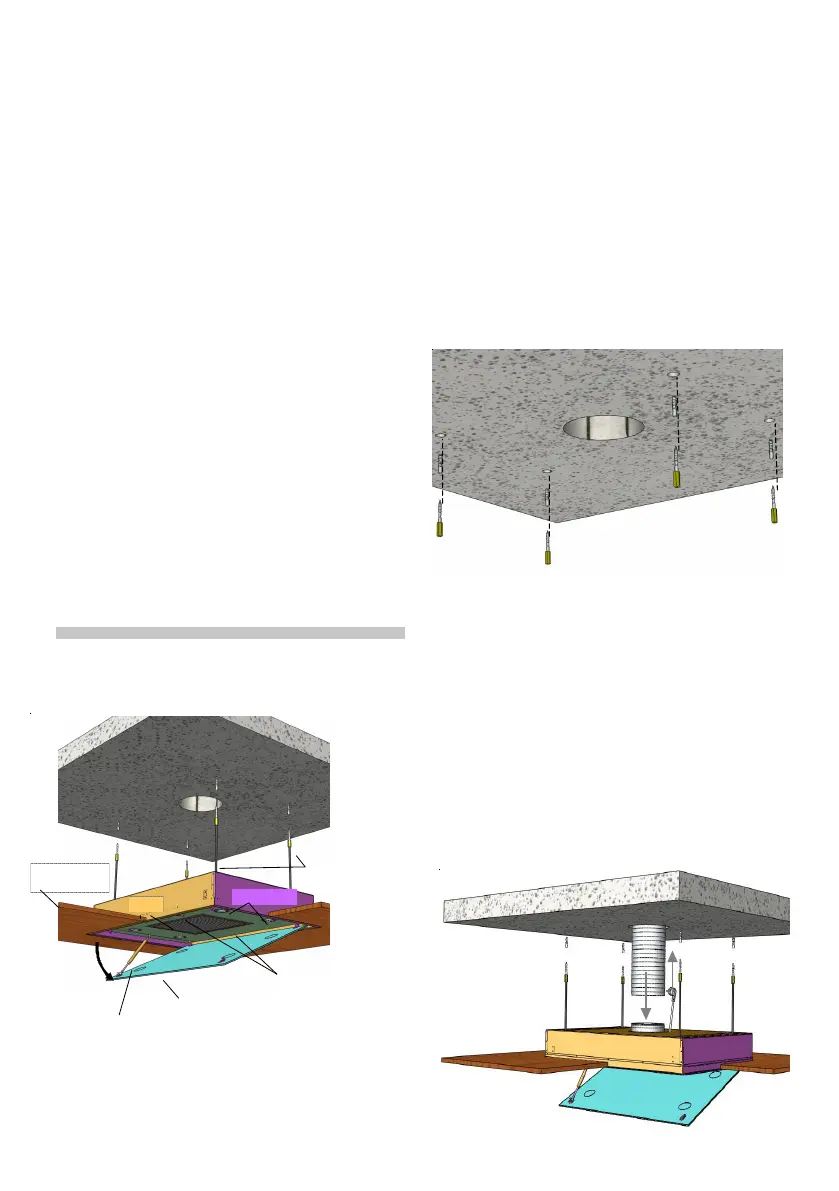

2. Reprendre les positions des orifices de
fixation sur le plafond à l’appui des points de
suspension marqués sur le corps de la hotte
et percer ces orifices avec un foret approprié.
Les dimensions manquantes dépendent du
modèle et doivent être mesurées sur la hotte.
Veiller à un écartement minimal entre le plan
de cuisson et l’arête inférieure de la hotte
aspirante. (Trous diamètre 10 mm pour la
fixation de la hotte aspirante).Faites en sorte
que la hotte aspirante soit centrée par rapport
au plan de cuisson.
3. Percer les trous et enfoncer les chevilles
appropriées.
4. Visser les vis dans les chevilles (diamètre
10 mm) de manière qu’elles ne se touchent
qu’à env. 20 mm en saillie. Visser les
manchons filetés sur les vis, visser la barre
filetée avec les vis et sécuriser le montage.
5. Suspendre la hotte aspirante sur les barres
filetées et la fixer à l’aide de rondelles et
d’écrous sans forcer.
6. Orienter la hotte aspirante (contrôler les
cotes de montage) puis serrer les écrous à fond.
1.Préparer un tracé d’air d’échappement
approprié dans le plafond.
fr
