Minimumafstand tot het kooktoestel
De apparaten zijn voor een inbouw vlak aan
het plafond ontworpen. Om
condensaatvorming te voorkomen, moet er
vlak aan de luchtuitlaat aan de buitenzijde een
stuwklep gemonteerd worden. De telkens van
toepassing zijnde inbouwvoorschriften en de
inbouwinstructies vanwege de fabrikanten
van de gastoestellen in acht nemen. Via
gaskookplaten mag er niet onder een
minimumafstand van 650 mm gebleven wor-
den als volgende nominale
warmtebelastingen (Hs) niet overschreden
worden:
Gasfornuizen
Belasting van één kookplaat max. 3,0 kW
Belasting van alle kookplaten max. 8,3 kW
Belasting van de bakoven max. 3,9 kW
Gaskookpannen
Belasting van een kookplaat max. 3,9 kW
Belasting van alle kookplaten max. 11,3 kW
Technische wijzigingen voorbehouden!
Montage-instructies
Aansluiting bovenaan
nl

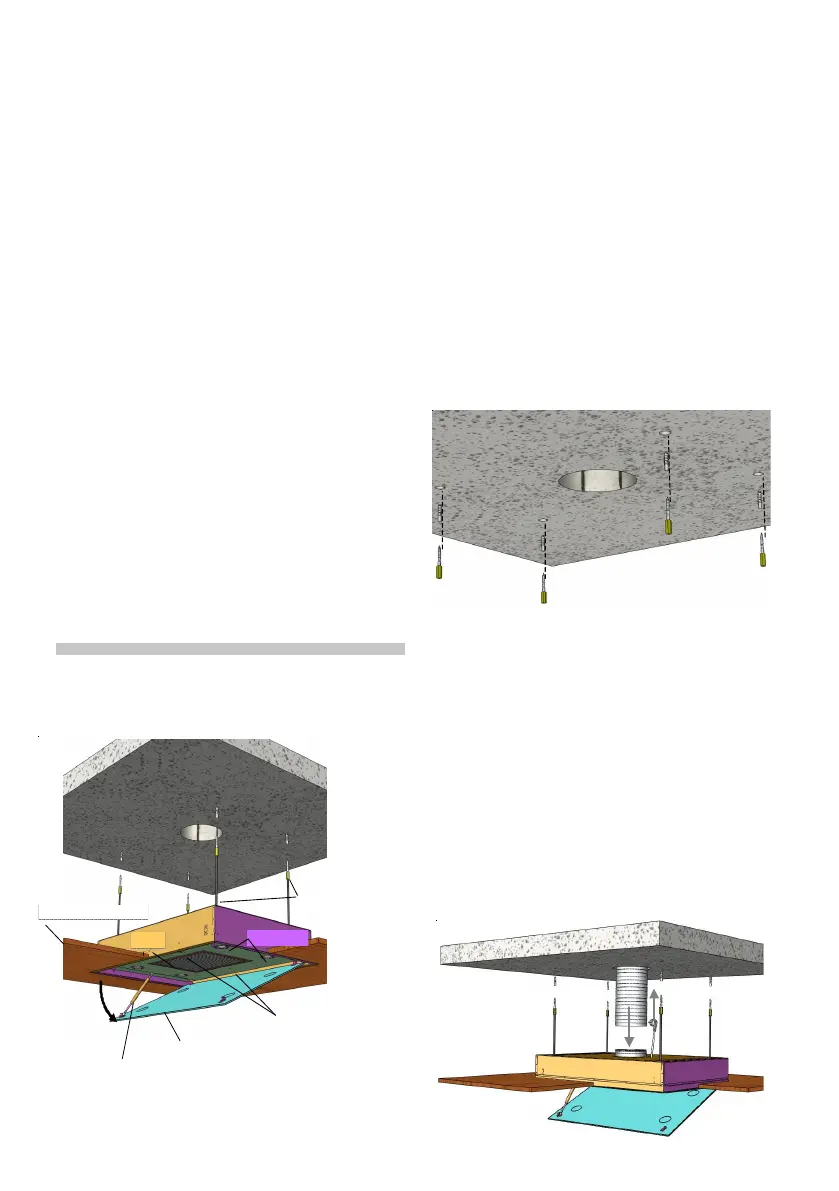

1. Geschikte afzuiggeleiding door de klant in
het plafond voorbereiden.
2. Posities voor bevestigingsgaten aan het
plafond aan de hand van de vooraf bepaalde
ophangpunten aan het kaplichaam
overnemen en met geschikt boortoestel
boren. Ontbrekende afmetingen zijn van het
model afhankelijk en moeten aan de kap
gemeten worden. Op minimumafstand tussen
kookplaat en onderkant van de afzuigkap
letten (gaten Ø10 mm voor de bevestiging
van de afzuigkap). Gelieve op een centrale
opstelling van de afzuigkap ten opzichte van
de kookplaten te letten.
3. Gaten boren en corresponderende
dookpen vlak inbrengen.
4. Stokschroeven zover in de dookpennen
(Ø10 mm) inschroeven, dat er nog ca. 20 mm
uitsteekt. Schroefdraadmoeren op
stokschroef schroeven, schroefdraadstang
met stokschroef counteren.
5. Afzuigkap aan de schroefdraadstangen
ophangen en door middel van
onderlegplaatjes en moeren losjes bevestigen.
6. Afzuigkap uitlijnen (montageafmetingen
nagaan). Moeren aandraaien.
