7. Abluftschlauch auf richtige Länge ab-
längen. Abluftschlauch anbringen und befes-
tigen, auf Knickfreiheit achten.
8. Den elektrischen Anschluss herstellen.
Beim Einsatz eines externen Gebläsemotors
Anschlusskabel verbinden.
Montageanleitung
Anschluss seitlich
1. (Bei Abluftbetrieb) Geeignete Abluftführung
in der Wand vorbereiten.
2. Positionen für Befestigungslöcher an der
Decke an Hand der vorgegebenen Aufhänge-
punkte am Haubenkörper übernehmen, und
mit geeignetem Bohrer bohren. Fehlende Ab-
messungen sind vom Modell abhängig und
müssen an der Haube gemessen werden. Auf
Mindestabstand zwischen Kochstelle und
Unterkante der Dunstabzugshaube achten.
(Löcher Ø10mm für die Befestigung der
Dunstabzugshaube)
Bitte auf eine mittige Anordnung der Dunst-
abzugshaube zu den Kochstellen achten.
3. Löcher bohren und entsprechenden Dü-
bel bündig einsetzen.

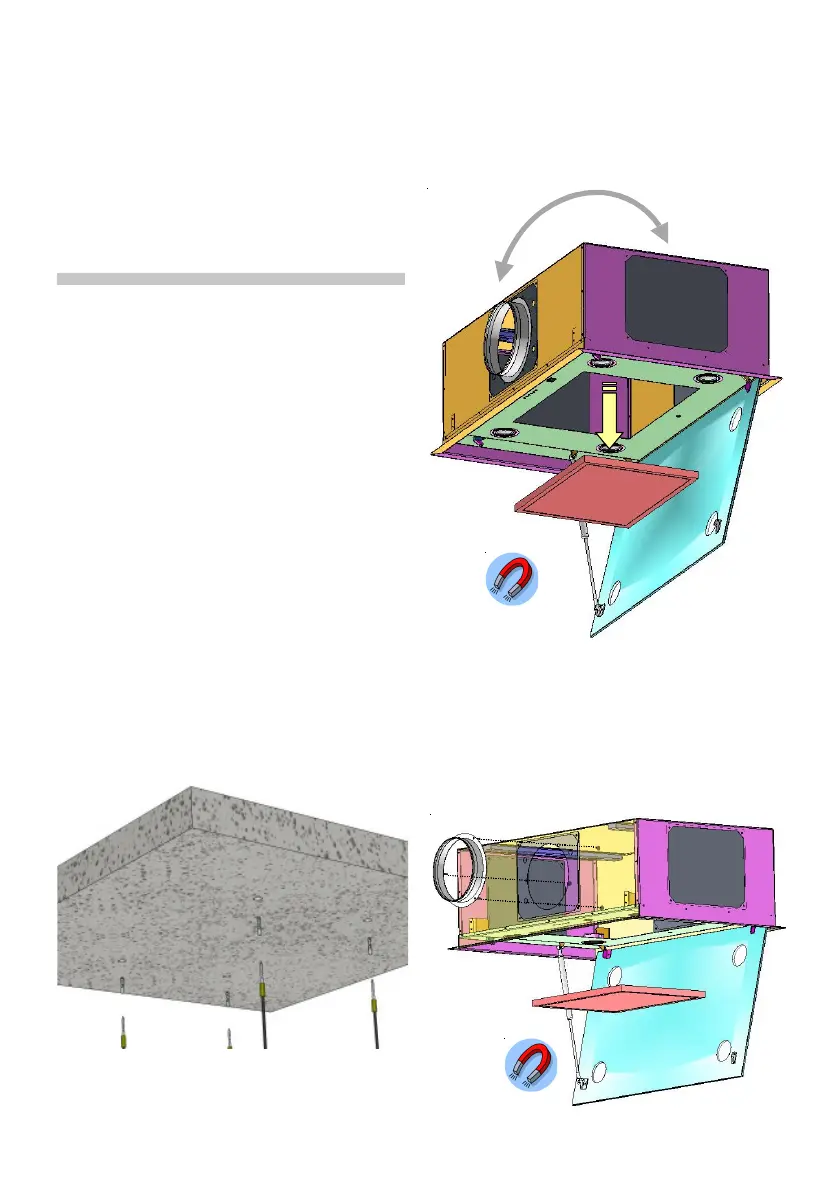

4. Bevor die Dunstabzugshaube aufgehängt
wird, prüfen das der Abluftanschluss auf der
richtigen Seite sitz. Der Abluftanschluss kann
beliebig an allen vier Stirnseiten angeordnet
werden. Hierzu Metallfilter entnehmen und die
Befestigungsschrauben am Abdeckblech
entfernen. Abdeckblech mit Abluftstutzen ab-
nehmen und auf der richtigen Seite an vor-
gegebener Stelle anschrauben, Metallfilter
wieder einsetzen (ggf. Glasscheibe demon-
tieren siehe Seite 26).
de
