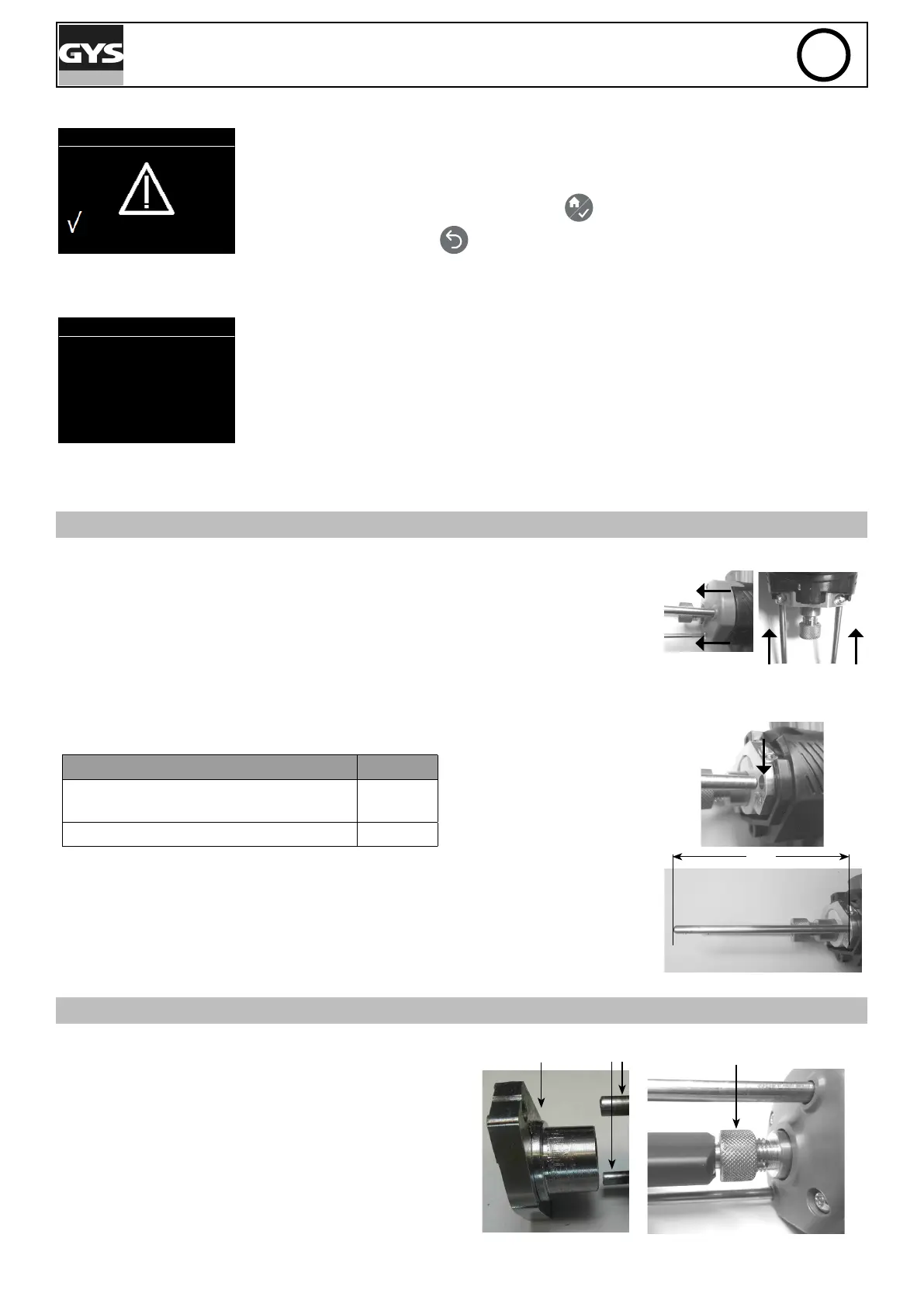

GYS GYSPOT ARCPULL 350 - Page 41

41
GYSPOT ARCPULL 350
DE
Geräte-Reset
Reset Maschi ne
: 3 sek
zum Best at i gen
Wenn «Reset Maschine» im Kongurationsmenü gewählt wird, geht das Gerät durch Drüc-
ken auf Menu/Bestätigen in das Untermenü des Geräte-Resets.
Drücken sie während 3 s auf Menü/Bestätigen
um das Gerät zurückzusetzen.
Drücken Sie die Rücktaste
um zum Menü Konguration zurückzukehren und den
Geräte-Reset zu annullieren.
Informations-Display
Info
Sof t gene V0. 0
Har d gene V0. 0
Sof t pi st ol e V0. 0
Har d pi st ol e V0. 0
Das Informations-Display zeigt die Nummern der Software- und Hardware-Versionen des
Generators und der Pistole (falls diese angeschlossen ist) an.
WERKZEUGE DER PISTOLE
ÄNDERUNG DER STIFTE FÜR DIE MASSEVERBINDUNG DER PISTOLE
Demontage der Stifte
• Die beiden Schrauben vorne abschrauben und die Kappe leicht nach vorne ziehen.
• Die beiden Klemmschrauben leicht losschrauben.
• Stifte durch Ziehen entfernen.
Wiedereinsetzen der Stifte
• Die Stifte einlegen.
• Die Stiftlänge anpassen zwischen seinem Ende und seiner Basis, in Abhängigkeit vom
Typ des anzuschweissenden Anbauteils.
Anzuschweissendes Anbauteil L (mm)
Bolzen, Gewindebolzen mit Innenboh-
rung, Isoliernagel, Zugring
120
Zugstange 55
• Die zwei Befestigungsschrauben der Stifte anziehen.
• Kappe wieder einsetzen.
• Schrauben an der Vorderseite wieder anziehen.
Hinweis: Der Elektrodenhalter sollte vor dem Einsetzen der Stifte entfernt werden,
indem der Verriegelungsring gelöst wird.
Schrauben an
der Vorderseite:
Befestigungss-
chrauben der Stifte:
Einsetzen der Massestäbe :
L cm
AUWECHSELN EINES ELEKTRODENHALTERS
Ausbau eines Elektrodenhalters
• Entfernen Sie gegebenenfalls den Schutz und die Gasab-
dichtung von den Stiften für die Masseverbindung.
• Entfernen Sie die Schrauben und den Verriegelungsring
mit dem Ringträger oder dem Bolzenträger.
Verriegelungring
Stift für Masse
-
verbindung
Schutz und
Abdeckung
