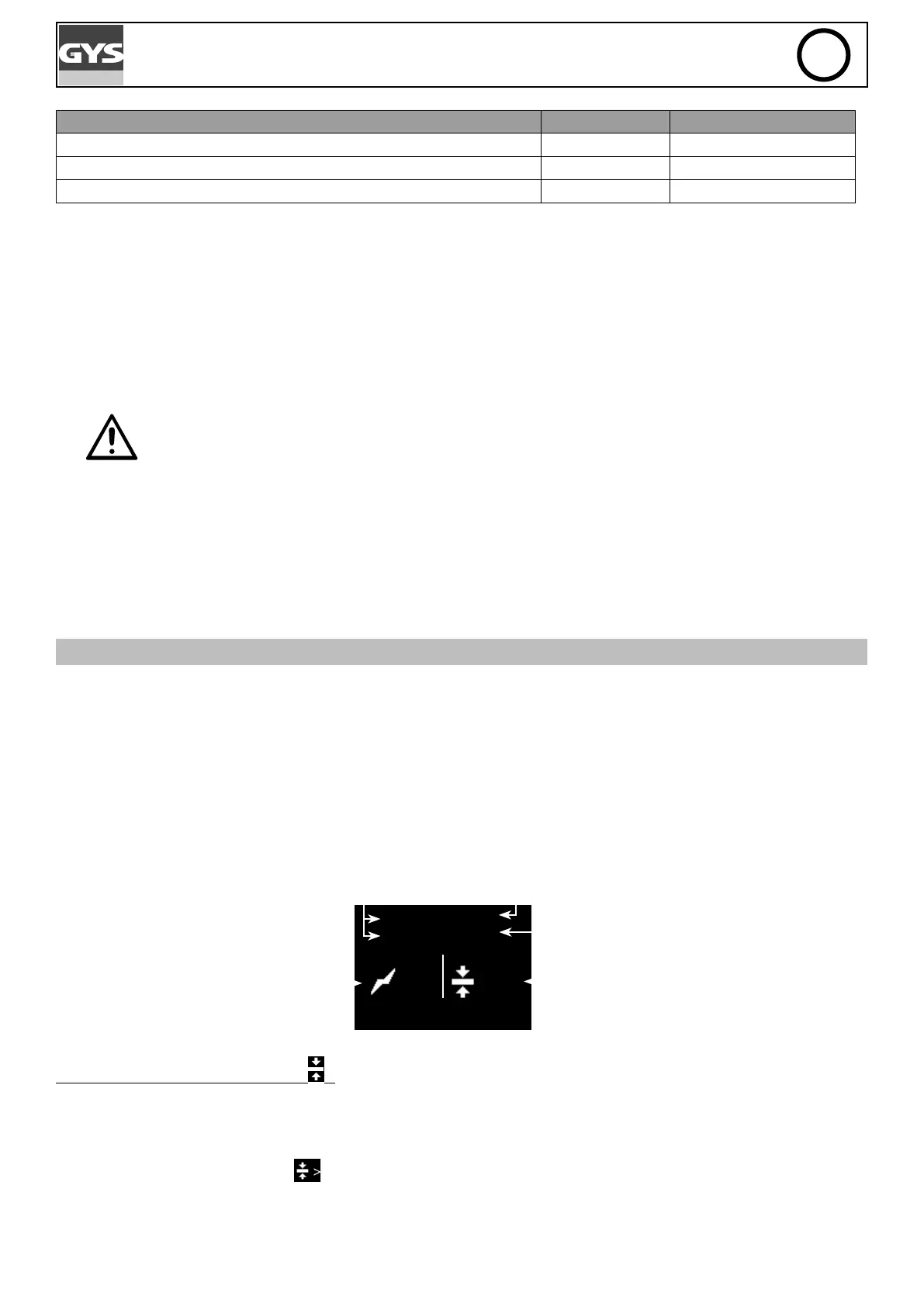

52
GYSPOT ARCPULL 350
ES
Ejemplo Tiempo de pausa Tiempo de soldadura
Anillo de tracción de 1,5 mm en una lámina de metal de 1 mm de espesor 3 s 19 piezas /min
Perno de acero Ø6mm en una chapa de 3 mm de espesor 7 s 8 piezas /min
Perno de acero Ø8mm en una chapa de 10 mm de espesor 14 s 4 piezas /min
Nota 1: Es imperativo que la soldadura del anillo se realice con anillos nuevos.
Nota 2: Para asegurar el correcto posicionamiento de la soldadura, dibujar una cruz perpendicular en la placa de soporte
y hacerla coincidir con las marcas externas del patín.
Nota 3: La soldadura de los insertos con un diámetro mayor de 6 mm debe hacerse horizontalmente.
Nota 4: La soldadura de la varilla de extracción de remaches debe realizarse en un remache lijado y sin polvo. Es aconse-
jable utilizar la pinza de tierra para no dañar prematuramente el cañón de acero inoxidable.
No aprietes demasiado el cerrojo de la varilla del arma.
CÓMO FUNCIONA EL PRODUCTO
Cuando se enciende, el producto reanuda el último modo de funcionamiento y los últimos parámetros de soldadura
utilizados. El cambio de modo (Manual o Sinérgico) se hace a través del Menú Principal.
SOLDADURA EN MODO SINÉRGICO
En Modo Sinérgico, el tiempo y corriente de las diferentes fases de la soldadura están determinados automáticamente
por el producto. El tipo de gas a utilizar se muestra en la pantalla. Si la polaridad de la pistola es incorrecta, aparece un
mensaje en la pantalla y el LED de fallo (rojo) de la pistola parpadea.
Los diferentes parámetros de soldadura se establecen para los parches vendidos por GYS.
Estas sinergias siguen siendo válidas para los insertos más largos (≤45mm) siempre y cuando sean del mismo tipo y
material que los vendidos por GYS.
Se recomienda hacer algunas pruebas preliminares de soldadura si se utilizan otros consumibles.
zone de
message
Ani l l a 1. 5mm
Fe Gas
+1
2. 0
área de
mensaje
Tipo, material y tamaño de la
inserción
Gas a utilizar
Grosor de chapa
Coeciente Power
Espesor de la placa portadora (valor )
Para aumentar o disminuir el grosor de la chapa a la que se soldará el inserto, pulse las teclas D+ y D-.
Si el grosor de la chapa es menor que el que se muestra en la pantalla, puede aparecer una marca en el reverso del
cordón de soldadura.
Cuando la estación muestra una «
»,el grosor de la chapa es lo sucientemente alto como para que no se marque
en el reverso mientras se tiene una soldadura óptima.
Si este pictograma no aparece, entonces se ha alcanzado el máximo espesor de la hoja. Por encima de este grosor, la
soldadura del inserto ya no está garantizada.
