70
GYSPOT ARCPULL 350
RU

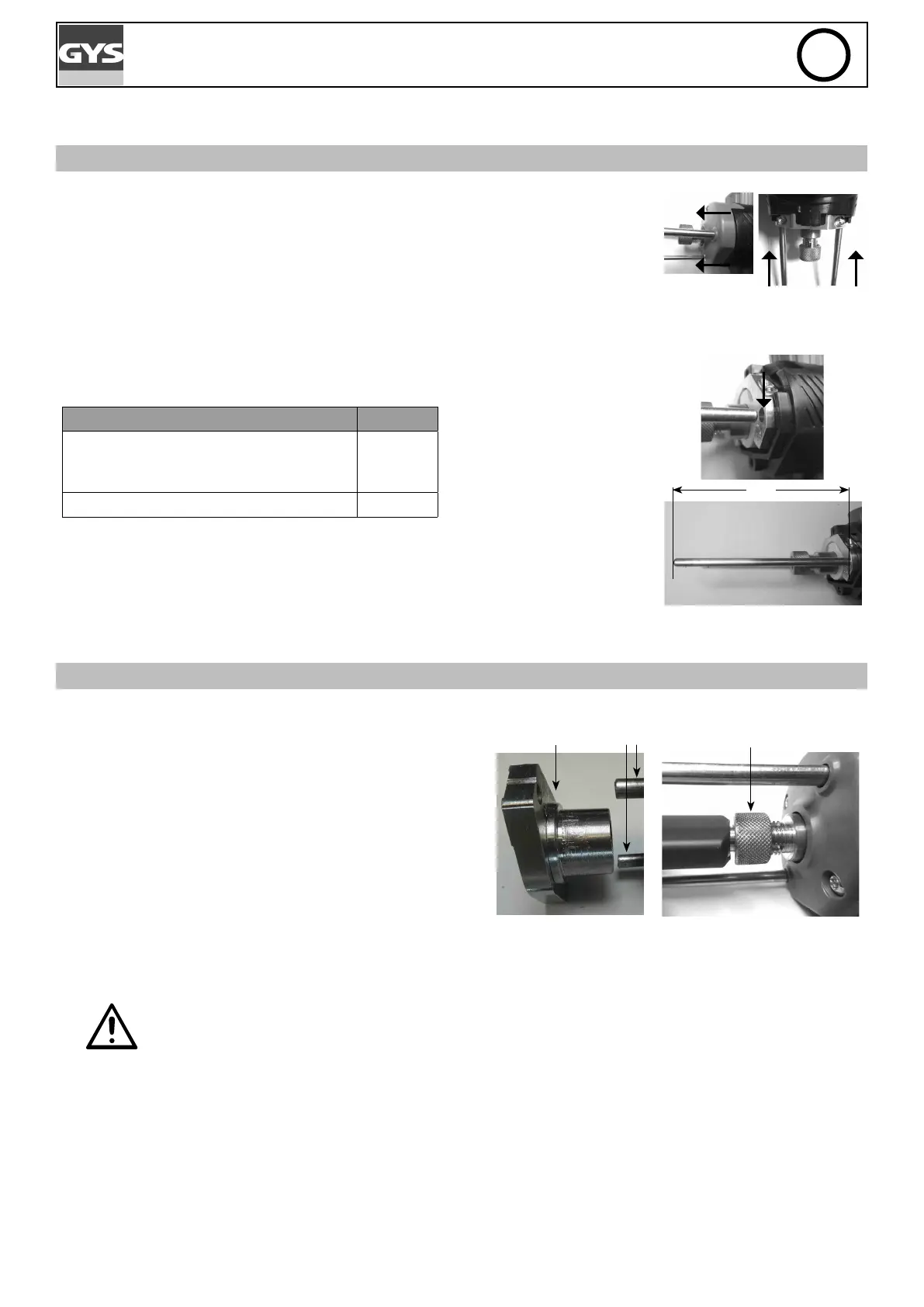

ИНСТРУМЕНТЫ ПИСТОЛЕТА
ЗАМЕНА ШТЫРЕЙ ЗАЗЕМЛЕНИЯ ПИСТОЛЕТА
Как снять штыри
• Открутите два винта на передней панели и слегка отпустите крышку по
направлению к передней части пистолета
• Слегка отвинтите оба винта, зажимающие штыри.
• Снимите стержни, потянув за них.
Как вставить штыри
• Вставьте стержни в их корпус.
• Отрегулируйте длину стержней между их концом и основанием в соответствии
с типом свариваемых деталей.
Патч для сварки L (мм)
Шпилька, шпилька с внутренней
резьбой, изоляционная гвоздь,
натяжное кольцо
120
Заклепочный стержень 55
• Затяните два крепежных винта штока.
• Установите крышку на место.
• Затянуть винты передней панели.
Примечание: Для этого рекомендуется снять электрододержатель, ослабив
кольцо блокировки.
Передние винты: Зажимные винты штырей:
Углубление штырей массы:
L cm
ЗАМЕНА ЭЛЕКТРОДОДЕРЖАТЕЛЯ
Как снять электрододержатель
• При необходимости снимите коньки и колпачок со
стержней для восстановления массы.
• Отвинтить и удалить стопорное кольцо с держателем
кольца или опорным держателем стойкой.
Кольцо блокировки
Стержень
заземление
Контактная
вставка и
заглушка
Установка держателя кольца
• Установите держатель электрода в ствол пистолета.
• Завинтите кольцо блокировки и проверьте, что электрододержатель заблокирован и не двигается.
Кольцо блокировки следует затягивать вручную. Использование инструментов строго запрещено
