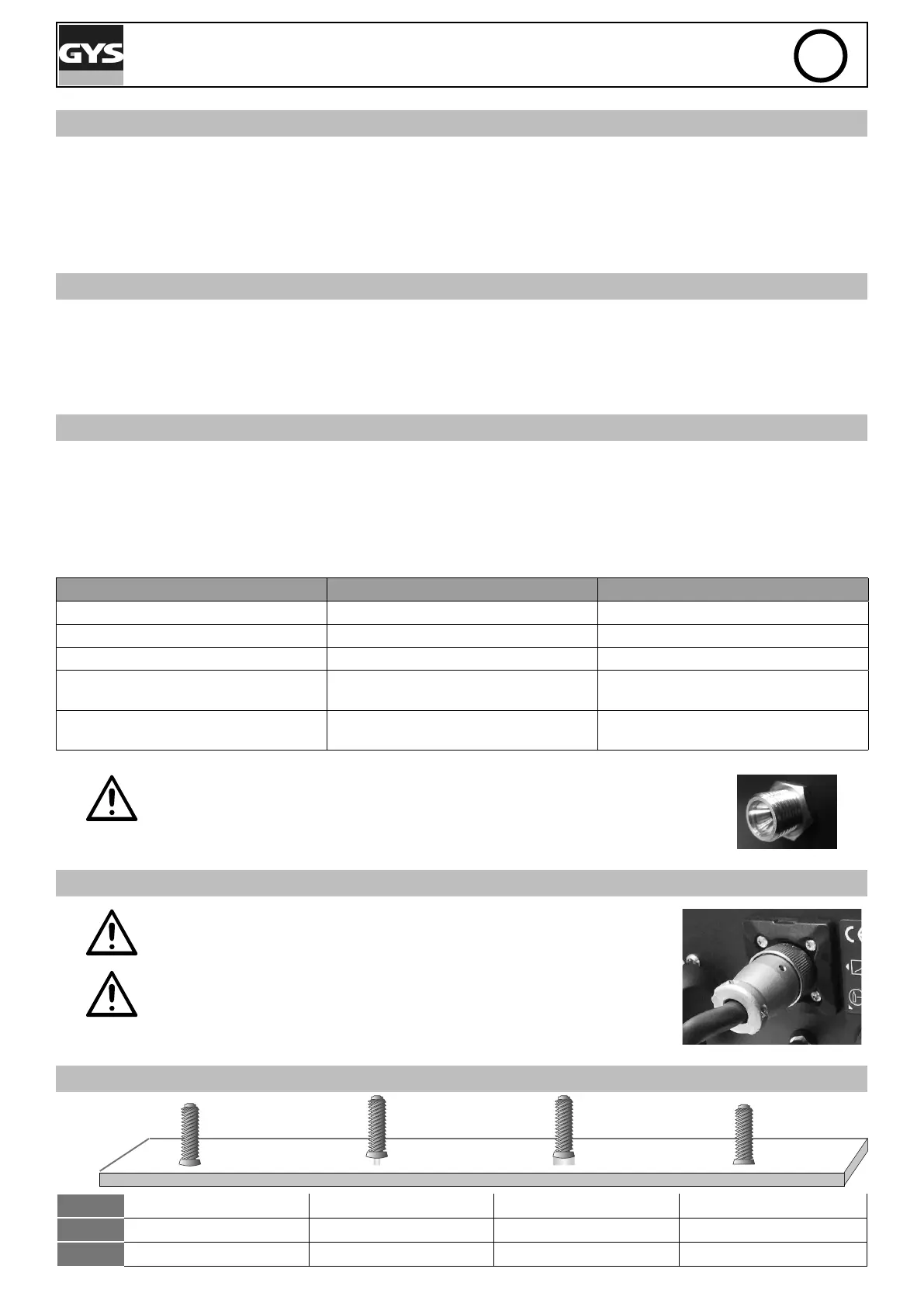

GYSPOT ARCPULL 350
COLLEGAMENTO SU UN GRUPPO ELETTROGENO
Questo dispositivo può funzionare con gruppi elettrogenu monofase a condizione che rispondano ai seguenti requisiti:
- La tensione deve essere alternata, regolata come specicato e con tensione di picco inferiore a 400 V
- La frequenza deve essere compresa tra 50 e 60 Hz.
• La potenza deve essere di 15kVA o meno.
È obbligatorio vericare queste condizioni, perché molti generatori producono dei picchi di alta tensione che possono
danneggiare il dispositivo.
USO DELLA PROLUNGA
Questo apparecchio viene collegato all’installazione elettrica per mezzo di una prolunga a condizione che essa risponda
alle seguenti esigenze:
• Prolumga monofasecon conduttore di terra.
• La lunghezza non deve superare i 10 m.
• La sezione dei conduttori non deve essere inferiore a 2.5 mm².
PROTEZIONE GASSOSA
In funzione del materiale da saldare, una protezione gassosa può essere necessaria.
Il usso di gas deve essere regolato tra 10L/min e 12L/min.
La tabella seguente elenca i gas da utilizzare in funzione degli inserti da saldare e del loro materiale. Questa tabella viene
data a titolo indicativo, dei test di saldatura preventivi sono consigliati.
Inserto da saldare Gas Senza gas
Anello di tiraggio alluminio Argon Non raccomandato
Anello di tiraggio acciaio ArCO² 8% Possibile
Aste estrattore di rivetti ArCO² 8% Non raccomandato
Perno, perno a inserto lettato,
tassello di isolamento in acciaio, ecc.
ArCO² 8% Possibile
Perno, perno a inserto lettato,
tassello di isolamento in alluminio
ArHe 30% Non raccomandato
Non superare 5N.m di serraggio del raccordo d’ingresso del gas del
dispositivo.
CONNESSIONE DELLA PISTOLA AL GENERATORE
La connessioe e disconnessione del connettore di controllo della pistola
al colletto del genratore deve imperativamente essere fatto con il gene-
ratore spento.
La ghiera del connettore di controllo della pistola deve sembre essere
avvitata correttamente al colletto del generatore prima dell’accensione
del prodotto.
PROCEDIMENTO DI SALDATURA DELL’INSERTO PER ARCO TIRATO
Fase Innesco Decapaggio Arco Aggancio
T (ms) 0 à 200 ms 10 à 800 ms 0 à 50 ms
I (A) ≈80-150 A 10 à 60 A 0 à 350 A ≈80-150 A
