GYSPOT ARCPULL 350
IT

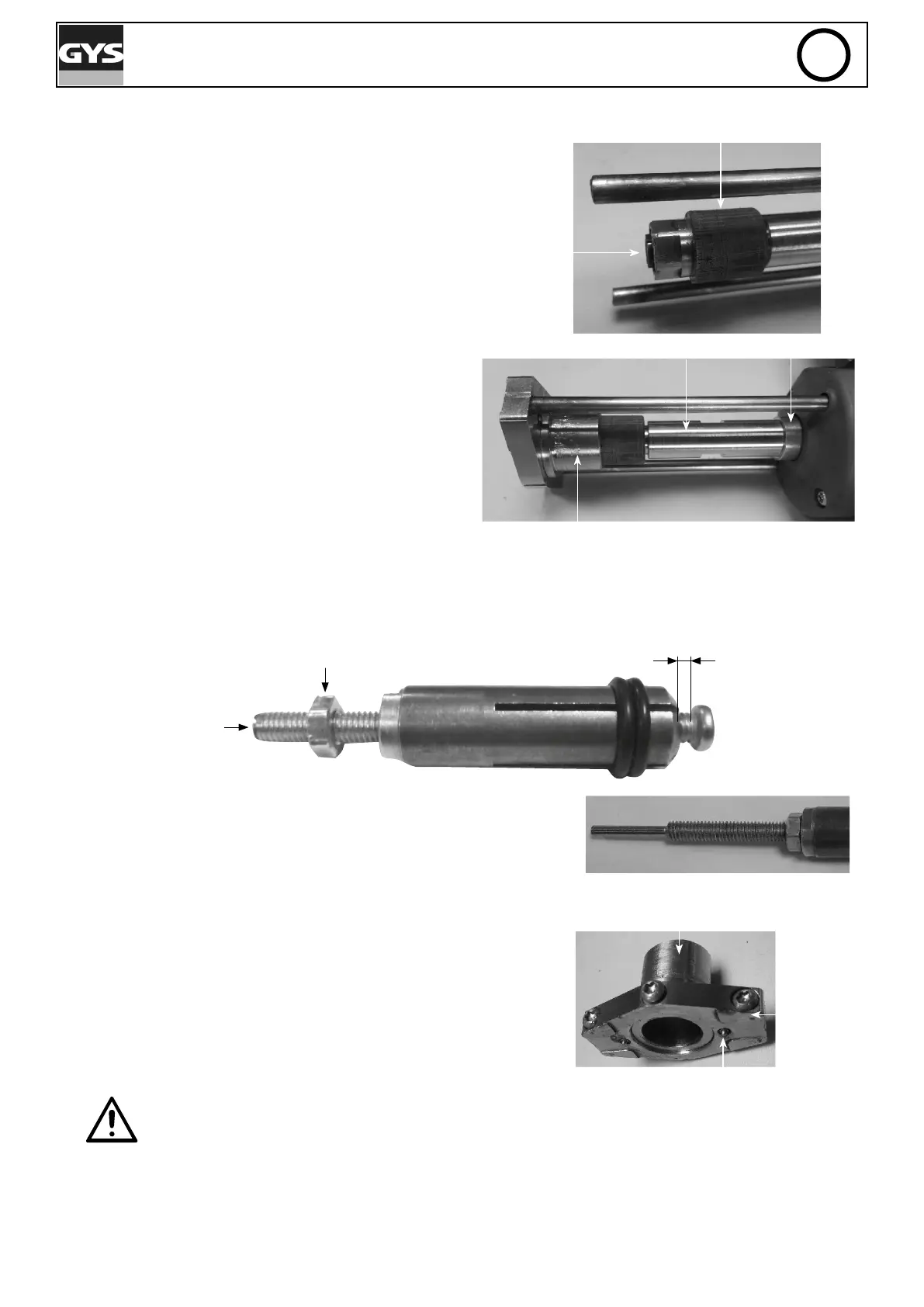

Riposizionamento di un porta-perno
• Posizionare e avvitare il porta-perno nella canna della pis-
tola.
• Posizionare e avvitare leggermente l’ugello di protezione
gassosa sul supporto porta-perno.
• Posizionare il porta-perno preventivamente regolto
nell’ugello di protezione.
• Avvitare l’ugello di protezione.
• Riposizionare e avvitare il pattino e il cappuccio sulle aste
di recupero di massa.
Nota : Durante l’avvitamento dei diversi elementi, la canna
della pistola deve sempre essere bloccata usando delle chia-
vi piatte.
Ugello di protezione
gassosa
Porta-perno
Supporto porta-perno
Pattino e cappuccio
Canna
Regolazione del porta-perno (cofanetto rif. 064591)
• Svitare il contro dado e la vite del porta perni.
• Inserire il perno nel porta perni.
• Regolare la vite del porta-perno per ottenere 5mm tra la sua estremità e la base della lettatura dell’inserto (perno,
perno con lettatura interna).
• Bloccare il contro dado.
Controdado
Vite
5 mm
Nota : E’ possibile saldare gli inserti no a 45mm di lunghezza. Oltre i
30mm di lunghezza, può essere necessario svitare totallmente e invertire il
senso della vite di regolazione del porta-perno.
Posa dell pattino della presa di massa e del cappuccio di protezione gassosa :
• Incastrare il cappuccio di protezione gassosa nel pattino di recupero
di massa e bloccarla con la vite.
Cappuccio di prote-
zione gassosa
Pattino di
recupero
di massa
Pulsanti
Il cappuccio deve imperativamnete essere situato dall’altra parte dei pulsanti del pattino.
