Hadex MPPT Series User Manual

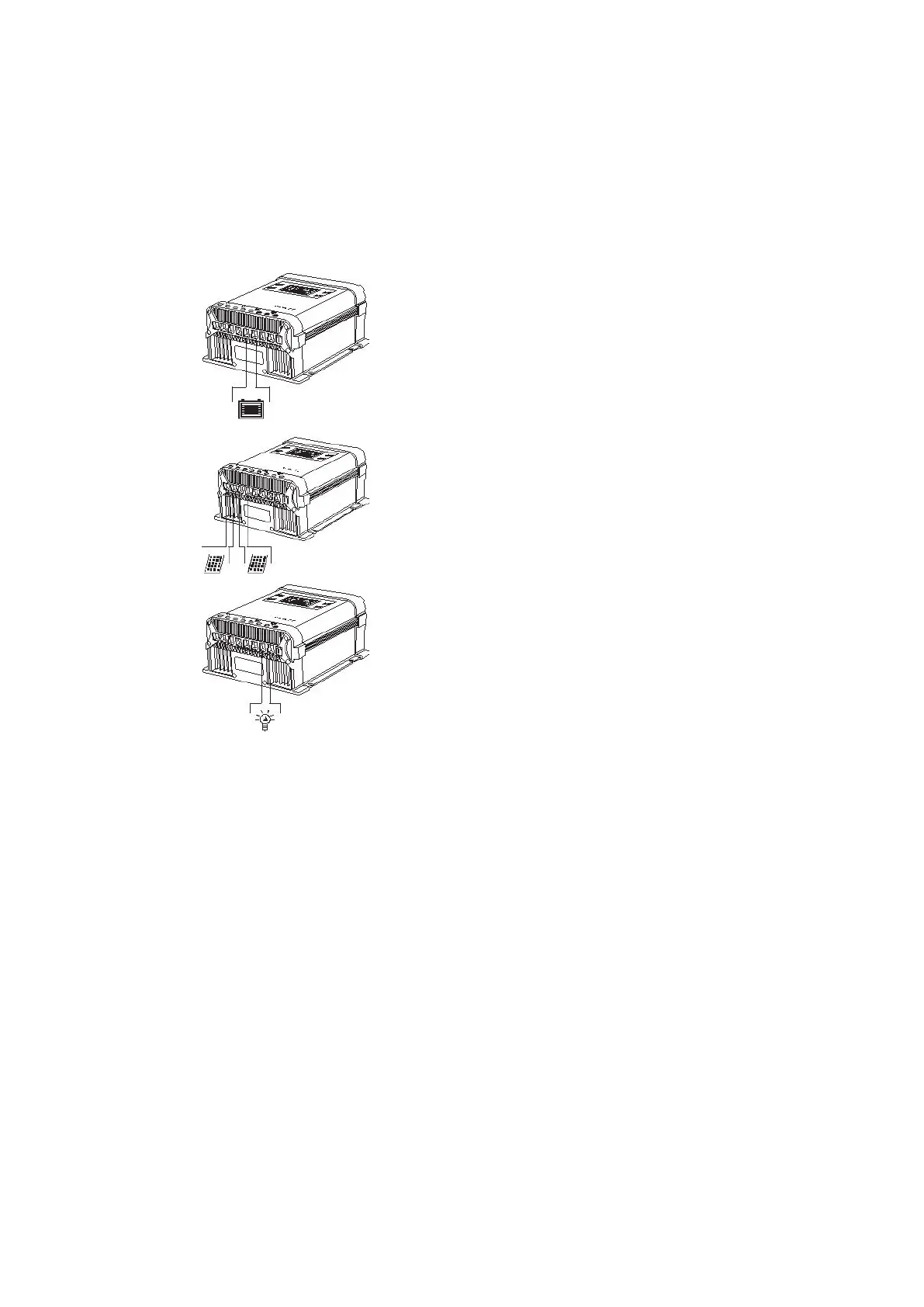

1. PĜipojení baterie
PĜipojte baterii k MPPT solárnímu regulátoru pomocí pĜíslušných šroubovacích
svorek. K pĜipojení použijte kabel správnČ dimenzovaného prĤĜezu, aby se kabel
zbyteþnČ neoteploval a aby na kabelu nedocházelo k úbytku napČtí. Šroubovací
svorky jsou navrženy na max. prĤĜez 16mm
2
UG
Požadované minimální prĤĜezy:
2,5mm
2
do
20A 10mm
2
do
60A
4 mm
2
do
30A 16mm
2
do
70A
6 mm
2
do
40A 16 mm
2
do
80A
10 mm
2
do
50A
ZajistČte a by kabel mezi baterií a regulátorem byl jištČn pojistkou podle pĜíslušné
normy. NapĜ. pro 30A MPPT regulátor mĤžete použít pomalou pojistku 40A
2. PĜipojení fotovoltaických panelĤ
Fotovoltaické panely pĜipojte k regulátoru MPPT pomocí pĜíslušných
šroubovacích svorek. Dbejte na správnou polaritu pĜipojovacích kabelĤ! Abyste
se vyhnuli pĜipojování kabelĤ pod napČtím, napĜed kabel pĜipojte k regulátoru a
potom k panelĤm.
Poznámka: + a – vodiþe umístČte co nejblíže k sobČ, abyste minimalizovali
pĤsobení elektromagnetické pole.
Poznámka: fotovoltaické panely dávají napČtí ihned po osvícení sluneþním
svitem. Dodržujte doporuþení výrobce panelĤ.
3. PĜipojení zátČže
PĜipojte vodiþe k zátČži se správnou polaritou. Abyste se vyhnuli pĜipojování
kabelĤ pod napČtím, pĜipojte napĜed kabely k zátČži a potom k regulátoru.
Poznámka: jsou-li DC zátČže chránČny proti zkratu, nadproudu nebo nízkému
napČtí, LCD displej bude blikat.
Poznámka: uvnitĜ regulátoru je pojistka. Pokud nastane porucha pojistka se
pĜeruší.
Popis funkcí a ochran
Step-up funkce
MPPT solární regulátor je vybaven step-up funkcí, to znamená, že solární regulátor nabíjí i když napČtí panelĤ je nižší než je
napČtí baterie. V tomto pĜípadČ je nabíjecí proud 1A.
Poznámka: tato funkce není dostupná pokud napČtí panelĤ je nižší než vlastní spotĜeba regulátoru. V tomto pĜípadČ se
regulátor pĜepne do pohotovostního režimu. (Viz popis pohotovostní funkce)
Pohotovostní funkce
Když výkon fotovoltaických panelĤ je nižší než vlastní spotĜeba regulátoru, aktivuje se automaticky pohotovostní funkce po
30sec. Toto mĤže také nastat když panely jsou pĜipojeny k regulátoru poprvé.
Ochrana proti hlubokému vybití
Solární regulátory Ĝady MPPT jsou vybaveny ochranou proti hlubokému vybití, to znamená že pokud napČtí baterie klesne k
11V, solární regulátor odpojí zátČž. Jakmile je baterie nabita, zátČž se automaticky opČt pĜipojí.
Ochrana proti pĜebíjení
MPPT solární regulátor zastaví spolehlivČ nabíjení když je dosaženo koneþného napČtí baterie. To zabraĖuje poškození
baterie pĜebíjením nebo velkým odpaĜováním.
Desulfataþní funkce (pulzní nabíjení)
Regulátor nabíjí baterii pulznČ, což má za následek rozpouštČní sulfátových vrstev v baterii. Tímto zpĤsobem se tak
významnČ prodlužuje životnost baterie.
Ochrana proti pĜehĜátí regulátoru
MPPT solární regulátor vypne nabíjení pokud teplota uvnitĜ regulátoru pĜekroþí nastavenou mez. Výstup zátČže je stále
funkþní. Až se regulátor ochladí na normální provozní teplotu, nabíjení se opČt automaticky zapne.
