26 49-7835 Rev. 7
FRANÇAIS
A. Choix de l’emplacement de l’unité
intérieure.
• Aucune source de chaleur ou de vapeur ne doit se trouver
près de l’unité.
• Choisissez un endroit dépourvu d’obstacles devant l’unité.
• Assurez-vous que l’évacuation du condensat empruntera
une trajectoire commode.
• N’installez pas l’unité près d’une entrée de porte.
• Assurez-vous que le dégagement sur la gauche et la droite
de l’unité est supérieur à 4 po (10,2 cm). L’unité doit être
installée aussi haut que possible sur le mur mais à une
distance minimale de 4 po (10,2 cm) du plafond.
• Utilisez un localisateur de montants pour trouver et
marquer la position des montants qui serviront au
montage et prévenir les dommages inutiles au mur.
• Installez l’unité à un endroit suffisamment solide pour
supporter la totalité du poids et des vibrations de l’unité.
• Allouez suffisamment d’espace pour l’accès nécessaire à
l’entretien.
• Choisissez un endroit qui facilite le retrait et le nettoyage
des filtres à air.
• L’endroit doit se trouver à un minimum de 3 pieds (91,4
cm) des appareils électriques, tels que téléviseurs ou
systèmes audio.
B. Installation de la plaque de montage
• Retirez le sac de plastique, le ruban et la plaque de
montage de l’arrière de l’unité intérieure.
• Placez la plaque de montage sur le mur à l’endroit désiré en
tenant compte des dégagements minimaux nécessaires
au bon fonctionnement.
• À l’aide d’un niveau, vérifiez que la plaque de montage est
horizontale et marquez l’emplacement des vis.
• Fixez la plaque de montage sur le mur à l’aide des vis
fournies.
• Des ancrages muraux sont fournis s’il y a impossibilité
d’aligner tous les trous de vis sur les goujons.
• Vérifiez que la plaque de montage a été fixée solidement
et que le poids est distribué uniformément sur chaque
vis. (Au moins une vis dans un montant mural, les autres
peuvent utiliser des ancrages muraux.)
• La tuyauterie de l’unité intérieure peut entrer ou quitter
l’unité dans l’une des directions suivantes : gauche, arrière
gauche, droite, arrière droite ou dessous à droite. Voyez
l’illustration.
• Des débouchures sont présentes sur le boîtier de l’unité
pour les directions gauche, droite et dessous à droite.
C. Installation de l’orifice de tuyauterie
• Mesurez et marquez l’endroit où l’orifice de tuyauterie sera
percé.
• Suivez ces étapes pour déplacer le flexible d’évacuation si
celui-ci se situera du côté gauche de l’unité.
1. Retirez la butée dans le trou d’évacuation gauche et
enfoncez le bouchon moulé à l’intérieur de l’orifice.
2. Déplacez le flexibled’évacuation annelé du côté droit vers le
gauche.
3. Insérez la butée dans l’orifice d’évacuation à droite. Utiliser
du savon comme lubrifiant et un petit tournevis facilitera la
pose de la butée.
• Percez l’orifice de tuyauterie à l’aide d’une scie-cloche de
2 1/4 po. Placez la perceuse selon un angle descendant de
façon que le trou du mur extérieur se trouve 1/4 de pouce
plus bas que le trou intérieur. Cela permettra d’évacuer le
condensat correctement.
• Installez la collerette de l’orifice de tuyauterie dans le trou du
mur intérieur.
REMARQUE : La collerette est préentaillée. Il est nécessaire
de modifier la collerette pour qu’elle s’adapte correctement
derrière la boîtier de l’unité murale.
Étape 2 – Installation de l’unité intérieure (Suite)

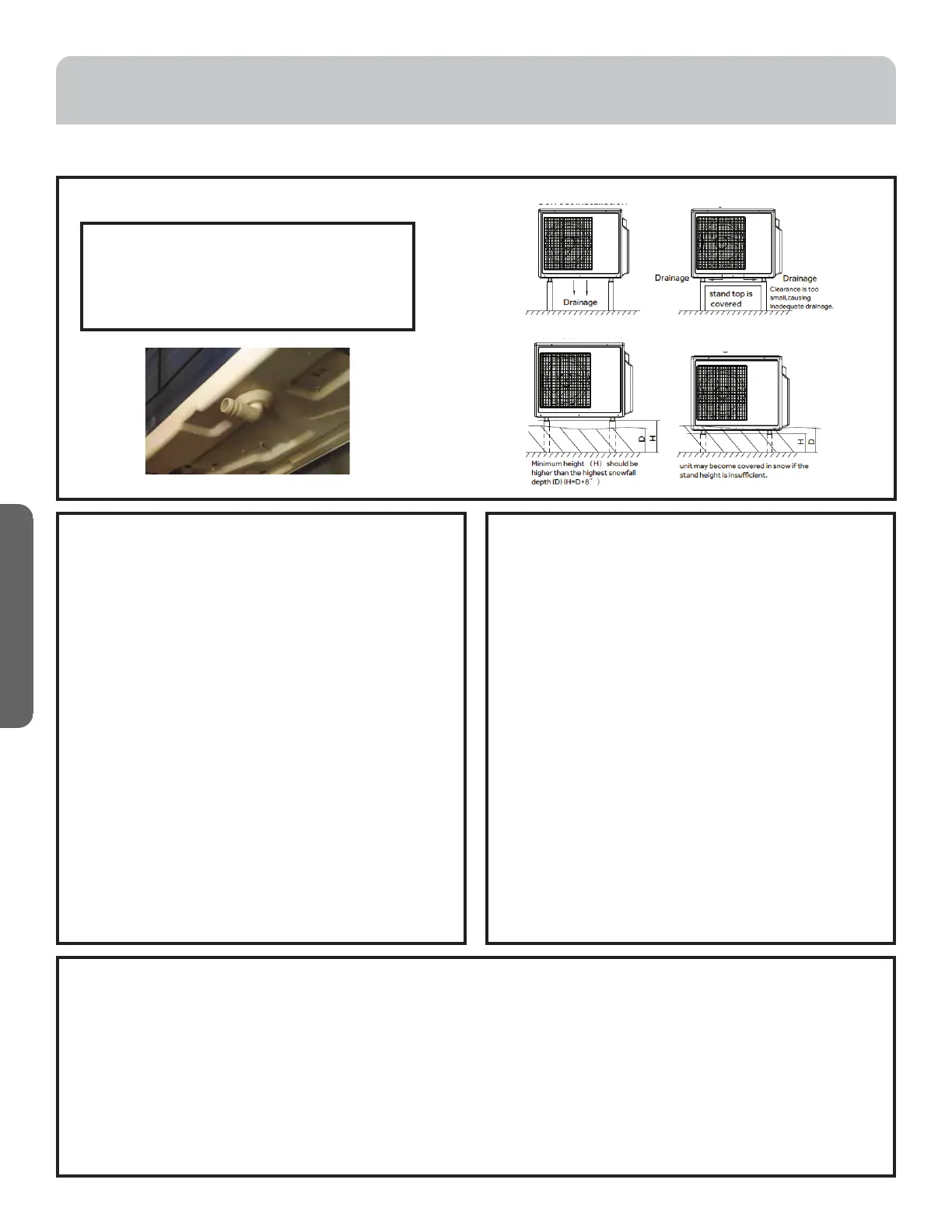

Instalación adecuada para drenaje
Installez l’appareil sur un support ou un pad à
l’aide de l’équipe.
N’installez pas le coude de renvoi si l’unité est
située dans un endroit à risque de gel.
installation correcte
installation correcte
mauvaise installation
mauvaise installation
INSTRUCTIONS D'INSTALLATION
