49-7835 Rev. 7 31
FRANÇAIS

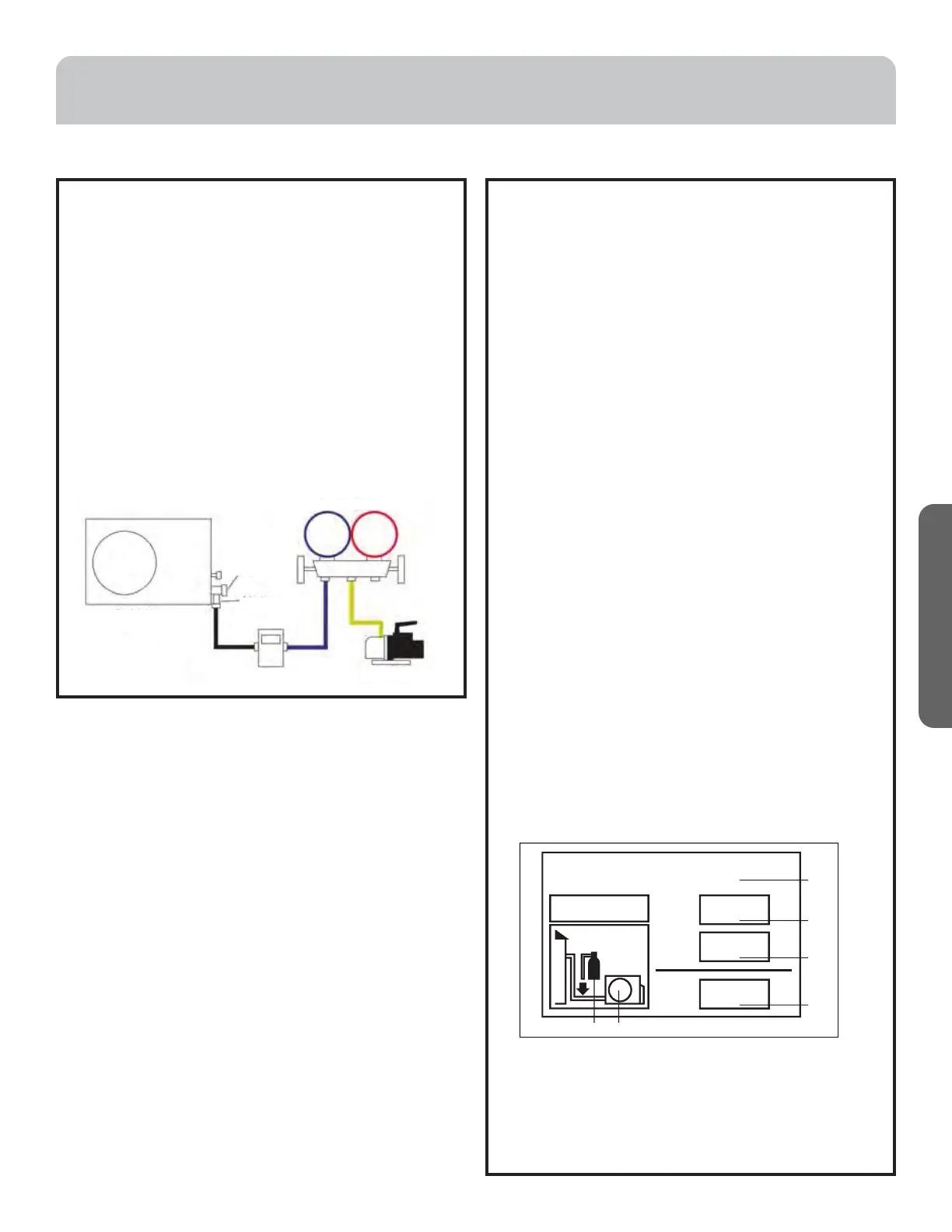

E. Système d’évacuation
REMARQUE – N’ouvrez pas le robinet de service.
• Retirez le capuchon de la conduite d’aspiration et
raccordez un manomètre de pression d’admission, un
microvacuomètre et une pompe à vide à l’orifice de
conduite d’aspiration à l’aide d’un adaptateur AD-87
(voir l’illustration).
• Évacuez le système à au moins 350 microns.
• Fermez le robinet de la pompe à vide et vérifiez le
microvacuomètre. Si ce dernier augmente au-dessus
de 150 microns en 60 secondes, l’évacuation est
incomplète ou il y a une fuite dans le système. Si le
microvacuomètre n’augmente pas au-dessus de 150
microns en 60 secondes, l’évacuation est complète.
• Une fois l’évacuation terminée, retirez l’adaptateur
et le raccord du flexible de l’orifice de la conduite
d’aspiration et replacez le capuchon.
Étape 3 – Installation de l’unité extérieure (Suite)
F. Chargement du frigorigène
Si l’installation exige une tuyauterie de cuivre
supérieure à 25 pi (7,6 m), alors ajoutez 0,2 oz de
R-410A dans le système pour chaque pied additionnel
de tuyauterie.
• Ajoutez tout frigorigène supplémentaire après
l’évacuation à l’aide d’une balance numérique.
REMARQUE : Chargez du liquide seulement.
• Remplissez l’étiquette de charge du frigorigène avec
de l’encre indélébile.
• Inscrivez la charge de frigorigène d’usine trouvée au
tableau de la page 33 dans la case numéro 1.
• Inscrivez la quantité de frigorigène additionnelle
(ajoutée) dans la case numéro 2.
• Additionnez les valeurs des cases 1 et 2 et placez le
résultat dans la case d’addition (D).
• Apposez l’étiquette remplie à proximité de l’orifice
de charge, sous la plaque de recouvrement de l’unité
extérieure.
• Si l’étiquette est absente, inscrivez les quantités sur
l’unité extérieure à l’aide d’un marqueur permanent
au-dessus de l’orifice de charge.
• Retirez le capuchon du robinet de la conduite de
liquide. À l’aide d’une clé hexagonale, ouvrez le robinet,
puis replacez et serrez le capuchon.
• Retirez le capuchon du robinet de la conduite
d’aspiration. À l’aide d’une clé hexagonale, ouvrez le
robinet, puis replacez et serrez le capuchon.
• À l’aide de ruban à superposition, enveloppez
ensemble la tuyauterie, le flexible d’évacuation du
condensat et le câblage 14/4 AWG en commençant
par le bas de l’ensemble et jusqu’à l’orifice de
tuyauterie.
• Utilisez un scellant pour étancher l’orifice de
tuyauterie afin d’empêcher les intempéries de
pénétrer dans le bâtiment.
Ce produit contient des gaz à effet de serre fluorés
assujettis au protocole de Kyoto. Ne le ventilez pas dans
l’atmosphère.
Type de frigorigène : R-410A
Valeur PRG* : 2088
PRG : Potentiel de réchauffement global
Unité extérieure
Manomètre de pression
Orifice de
service de
la conduite
d’aspiration
Adaptateur
Microvacuomètre Pompe à vide
1
1+2=
oz
R410A
2
oz
2=
1=
B
C
D
F E
oz
A
Contient des gaz à effet de serre
fluorés assujettis au protocole de Kyoto.
INSTRUCTIONS D'INSTALLATION
