Cabos de ligação
Cabo elétrico
Procedimento de instalação Cabos elétricos
AVISO
PERIGO DE LESÃO CORPORAL OU MORTE
DESLIGUE A ENERGIA NO DISJUNTOR OU NA FONTE DE ENERGIA ANTES DE FAZER QUALQUER LIGAÇÃO
ELÉTRICA
LIGAÇÕES À TERRA DEVE ESTAR COMPLETADAS ANTES DE FAZER LIGAÇÕES DE TENSÃO DE LINHA.
Cuidados com os cabos elétricos
Trabalho de eletricista deve ser realizado apenas por pessoal autorizado.
Não ligue mais do que 3 cabos ao bloco terminal. Use apenas terminais de cabos redondos com ponta insolado nas
pontas dos cabos.
Use condutor de cobre apenas.
Seleção do tamanho do fornecimento de energia e cabos interligados
Escolha o tamanho dos cabos e proteção de circuito da tabela em baixo (esta tabela mostra fios de 20 m de comprimento
com menos de 2% de perda de tensão).
Modelo
Fase
Disjuntor de circuito
Interruptor do Disjuntor
(A)
Capacidade do protetor
da sobrecarga de corrente (A)
Tamanho dos cabos
da fonte de energia
(minimo mm2)
Disjuntor da ligação à terra
Interruptor
do disjuntor (A)
Fuga de
corrente (mA)
25 3020 2.2251
24
Modelo
Se o cabo elétrico está danificado, deve ser substituído pelo distribuidor, pelo fabricante ou o seu agente
de serviço ou por uma pessoa igualmente qualificada.
Se o fusível da caixa de controle está fundido, por favor troque-o por um do tipo T 25A/250V.
O método de fiação deve estar de acordo com as normas locais.
O cabo elétrico e o cabo de conexão devem ser do provisionados pelo utilizador.
Todos os cabos têm de ter o certificado de autenticidade Europeu. Durante a instalação, quando os cabos
de ligação se partem, deve ser assegurado que o fio de ligação à terra é o último a partir-se.
O disjuntor do aparelho deve ser um omnipolar; e a distância entre os dois contactos não deve ser menos
do que 3mm. Isto significa que a desconexão deve ser incorporada nos cabos fixados.
A distância entre os dois blocos terminais das unidades interior e exterior não devem estar a uma distância
maior do que 5m. Se exceder, o diâmetro do fio deve ser alargado de acordo com as normas de
fiação locais.
Um disjuntor de fuga deve ser instalado.

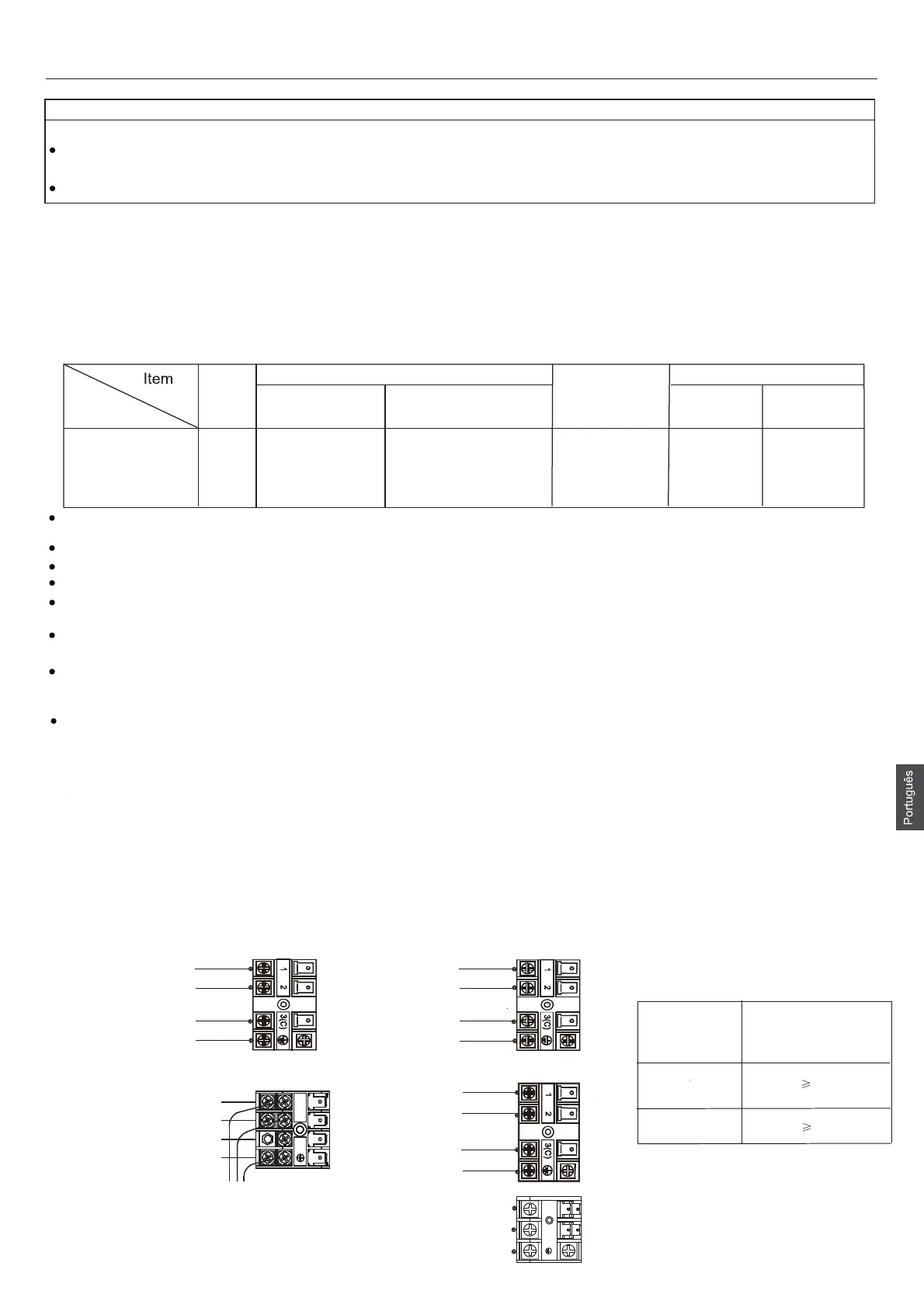

Procedimento da ligação de cabos
1) Remova os parafusos do lado antes de remover o painel frontal.
2) Ligue os cabos ao terminal corretamente e fixe os cabos com uma braçadeira equipada perto do terminal.
3) Direcione os cabos de maneira apropriada e coloque-os através das entradas para os cabos elétricos
localizados no painel lateral.
AVISO:
CABOS INTERLIGADOS DEVEM SER CONECTADOS DA FORMA COMO ESTÁ NA FIGURA.
CONEXÕES ERRADAS PODE DANIFICAR O EQUIPAMENTO.
