Haier 2U40CEFFRA - Montage Procedure

Montage Procedure

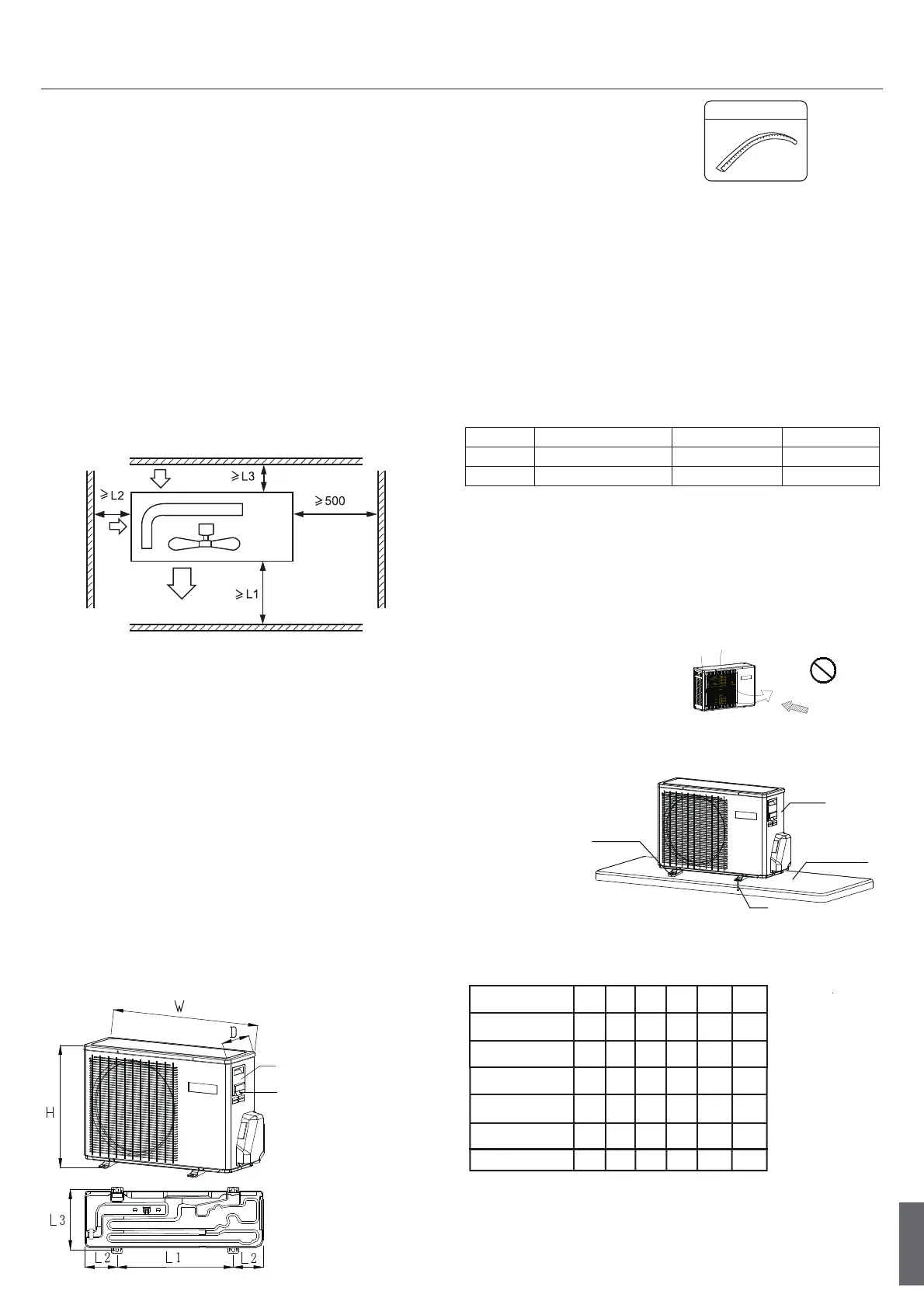

Installatie van de Buitenunit
1. Toebehoren
Kanten voor de bescherming van elektrische draden tegen de rand van openingen.
2. Selectie van de plaats van de installatie
Selecteer een installatie plek die aan de volgende voorwaarden voldoet en waarmee
de klant of gebruiker instemt.
 Een plek waar de lucht circuleert.
 Een plek die vrij van warmtestraling van andere warmtebronnen is.
 Een plek waar het afvoerwater kan worden afgevoerd.
 Een plek waar lawaai en warme lucht de omgeving niet kunnen verstoren.
 Een plek waar er geen zware sneeuwval in de winter is.
 Een plek waar er geen hindernis in de buurt van de luchtinlaat en luchtuitlaat bestaat.
 Een plek waar de luchtuitlaat niet kan worden blootgesteld aan een sterke wind.
 Een plek die aan vier zijden is omgeven is niet geschikt voor installatie. Het is een bovenruimte van 1m of
meer nodig voor de unit.
 Vermijd geleiders en luchtroosters op plaatsen waar kortsluiting kan optreden.
 Zorg bij het installeren van meerdere apparaten dat er voldoende ruimte is om lucht aan te zuigen om
zodoende kortsluiting te voorkomen.
Benodigde open ruimte rondom de unit
Afstand
L1 Open Open 500 mm
L2 300 mm 300 mm Open
L3 150 mm 300 mm 150 mm
T`qoelichting:
(1) Bevestig de onderdelen met schroeven.
(2) Vermijd dat sterke wind direct op de luchtuitlaat
blaast.
(3) Houd een meter afstand van de bovenkant van de
unit.
(4) Laat de omgeving van de unit niet blokkeren met
voorwerpen.
(5) Indien de buitenunit is
geïnstalleerd op een plek die
is blootgesteld aan de wind,
installeert u de unit zo dat het
uitlaatrooster NIET in de
windrichting gericht is.
3. Installatie van de buitenunit
Installeer de unit op juiste wijze op de fundering afhankelijk van
de toestand van de plaats van de installatie, verwijzend naar de
volgende informatie:
 Bied genoeg ruimte om de unit met ankerbouten aan de
betonnen fundering te bevestigen.
 Plaats de betonnen fundering diep genoeg.
 Installeer de unit zodanig dat de hellingshoek minder dan
3 graden is.
 Plaatsing van de unit direct op de grond is verboden. Zorg
ervoor dat er genoeg ruimte is in de buurt van het
afvoergat in de bodemplaat zodat het water vlot kan worden afgevoerd.
4. Installatie afmeting (Unit: mm)
20
Nederlands
Voedingsbedrading
Terminal
Voedingsbedrading
Distributie Gat
Stootrubber
De Unit
Betonnen
fundering
Ankerbout
NEE
Windrichting
Luchtuitlaat
Luchtinlaat
Luchtinlaat
Luchtinlaat
(Onderhoudsruimte)
Kanten
Model
WDHL1L2L3
780 270 540 566 106.5 317
810 288
688
583 113.5
319.5
2U40S2SC1FA
2U50S2SF1FA
780 270 540 566 106.5 317
810 288 688 583 113.5 319.5
810 288 688 583 113.5 319.5
780
270 540 566 106.5 317
2U40CEFFRA
2U14CEFFRA
2U50FEFFRA
2U18FEFFRA
