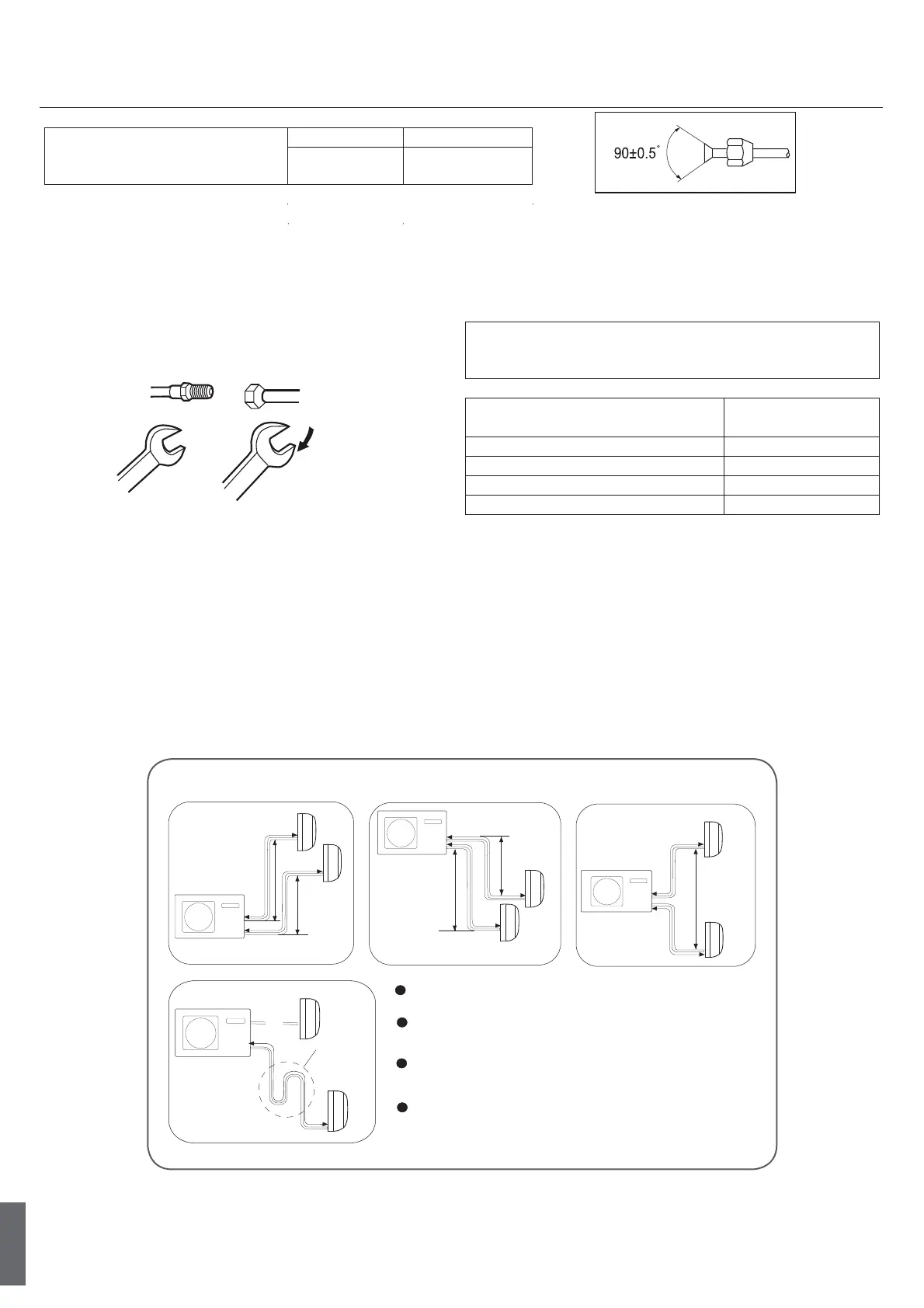

Montage Procedure
Leidingaansluiting
1. Leiding maat
Vloeistofleiding ĭ 6.35x0.8mm
Gasbuis ĭ 9.52x0.8mm
Monteer de verwijderde Flare moeren aan
de buizen en tromp dan de leidingen op.
2. Aansluiting van de leidingen
Ɣ Bij het buigen van een buis zal de bocht zo groot mogelijk moeten zijn om pletten van de buis te vermijden. De
buigradius moet 30 tot 40 mm of groter zijn.
Ɣ Sluit de buis eerst aan de gas zijde aan zodat het werk gemakkelijker gaat.
Ɣ De aansluitleiding is gespecialiseerd voor R32.
Geforceerde bevestiging zonder zorgvuldige centrering
kan tot schade aan de draden en een gaslekkage
leiden.
Buisdiameter ('ø)
Bevestiging
draaimoment
Vloeistof zijde 6.35mm(1/4") 18N.m
Vloeistof /Gas zijde 9.52mm(3/8") 42 N.m
Gaszijde 12,7 mm (1/2 ") 55N.m
Gaszijde 15,88mm (5/8 ") 60 N.m
Zorg ervoor dat voorwerpen, afval, zand, water enzovoorts niet in de leiding vallen.
VOORZICHTIG
De standaard leidingslengte is Cm. Als het boven Dm is, zal de functie van de unit worden beïnvloed. Als de buis
moet worden verlengd, moet het koelmiddel worden gevuld volgens E g/m. Koudemiddel moet worden gevuld door
een professionele airconditioning ingenieur. Voor het toevoegen van extra koelmiddel, ontlucht eerst de
koelmiddelleidingen en de binnenunit met behulp van een vacuümpomp en vul vervolgens het extra koelmiddel.
Halve verbinding Flare moer
Moersleutel Momentsleutel
Nederlands
Max. Length:
B1 =20m B2
=20m
Max. Hoogte:
A1 =15m
A2 =15m
B
A1
B1
A2
B2
B1
B2
A3
A3 =15m
(B1+B2)
=30m
A1
B1
A2
B2
VOORZICHTIG
Binnenunit
Binnenunit
Binnenunit
Binnenunit
Binnenunit
Binnenunit
Binnenunit
Binnenunit
Buitenunit
Buitenunit
Buitenunit
Buitenunit
Olie val
maximum
maximum
maximum
Indien de hoogte B hoger is
dan 5 meter, dient een olie
val om de 5 ~ 7 m te worden
ingericht.
maximum
maximum
maximum
Indien de buislengte meer
dan 20m is, moet het koelmiddel
worden gevuld volgens 20 g/m.
(B1+B2)
2U40S2SC1FA 2U50S2SF1FA
2U40CEFFRA 2U50FEFFRA
2U14CEFFRA 2U18FEFFRA
