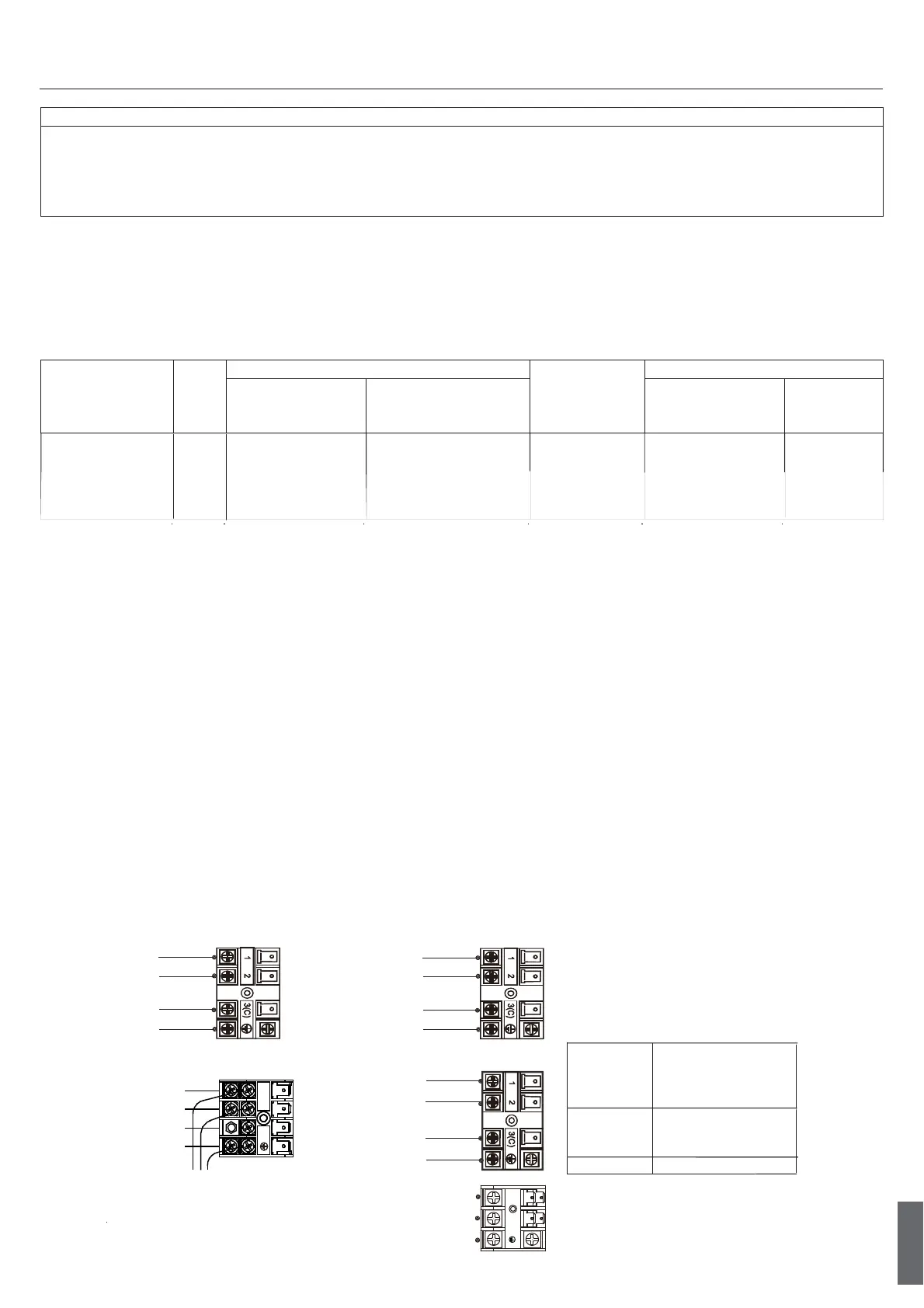

Montage Procedure
Elektrische bedrading
WAARSCHUWING!
GEVAAR VOOR LICHAMELIJK LETSEL OF DOOD
SCHAKEL DE ELECTRISCHE STROOMONDERBREKER OF STOOMBRON UIT VOOR IEDERE ELEKTRISCHE
AANSLUITING.
AARDLEIDINGEN MOET WORDEN AANGESLOTEN VOORDAT DE NETSPANNING AANSLUITING WORDT
AANGESLOTEN.
Voorzorgsmaatregelen voor elektrische bedrading
De elektrische bedradingswerkzaamheden moeten worden uitgevoerd door bevoegd personeel.
Sluit niet meer dan drie draden aan op de terminal blok. Gebruik altijd ronde type gekrompen kabelschoen met
geïsoleerde greep op de uiteinden van de draden.
Gebruik alleen koperen geleiders.
Selectie van de maat van de stroomvoorziening en onderling verbonden draden
Selecteer draad maat en kortsluitingsbeveiliging vanuit de onderstaande tabel. (Deze tabel toont 20m lengte draden met
minder dan 2% spanningsverlies.)
(mm
2
)
capaciteit (A)
1
25
20
2.5 25
30
Punt
Model
Fase
Stroomonderbreker
Stroombron
draad maat
(minimum)
Aardlekschakelaar
Stroomonderbreker
(A)
Overstroom
beschermer nominale
Stroomonderbreker
(A)
Lekstroom
(mA)
Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn service agent of vergelijkbaar
gekwalificeerd persoon.
Keramische type T 25A / 250V.
De bedradingsmethode moet in overeenstemming zijn met lokale normen voor bedrading.
Alle kabels moeten het Europees authenticatie certificaat hebben. Wanneer de verbindingskabels gedurende de
installatie onderbroken worden moet de aardingskabel het laatst onderbroken worden.
De explosiebestendige stroomonderbreker van de airconditioner moet een alpolige schakelaar zijn. De afstand
tussen haar twee contacten mag niet minder dan 3mm zijn. Dergelijke middelen voor ontkoppeling moeten in de
bedrading worden opgenomen.
De afstand tussen de twee terminal blokken van de binnen- en buitenunits mag niet meer zijn dan 5 meter. Bij
overschrijding zou de diameter van de draad worden uitgebreid volgens de lokale bedradingsstandaard.
Een explosieveilige breker moet worden geïnstalleerd.
Bedrading procedure
1) Verwijder stelschroeven aan de zijkant voor het verwijderen van het frontpaneel.
2) Sluit de draden aan de terminal blok correct aan en bevestig de draden met een draadklem die in de buurt van de
terminal blok wordt geplaatst.
3) Leid de draden op de juiste manier en dringen de draden door de opening voor elektrische bedrading op het
zijpaneel.
WAARSCHUWING:
DE ONDERLING VERBONDEN DRADEN MOETEN WORDEN BEDRAAD VOLGENS ONDERSTAANDE
AFBEELDING.VERKEERDE BEDRADING KAN TOT
APPARATUUR SCHADE LEIDEN.
Model
Aansluiten
van de
bedrading
4G 1.0 mm
2
Stroomkabel
3G2.5mm
2
Buitenunit
A
Buitenunit
B
Naar binnenunit
A
Naar binnenunit
B
Buitenunit
A
Buitenunit
B
Voeding
Naar binnenunit
A
Voeding
Nederlands
Naar binnenunit
B
{
1
2
1(N)
2(L) 3(C)
2U40S2SC1FA 2U50S2SF1FA
2U40CEFFRA 2U50FEFFRA
2U14CEFFRA 2U18FEFFRA
2U40S2SC1FA 2U50S2SF1FA
2U40CEFFRA 2U50FEFFRA
2U14CEFFRA 2U18FEFFRA
2U40S2SC1FA
2U40CEFFRA
2U14CEFFRA
2U50S2SF1FA
2U50FEFFRA
2U18FEFFRA
