Procedimiento instalación

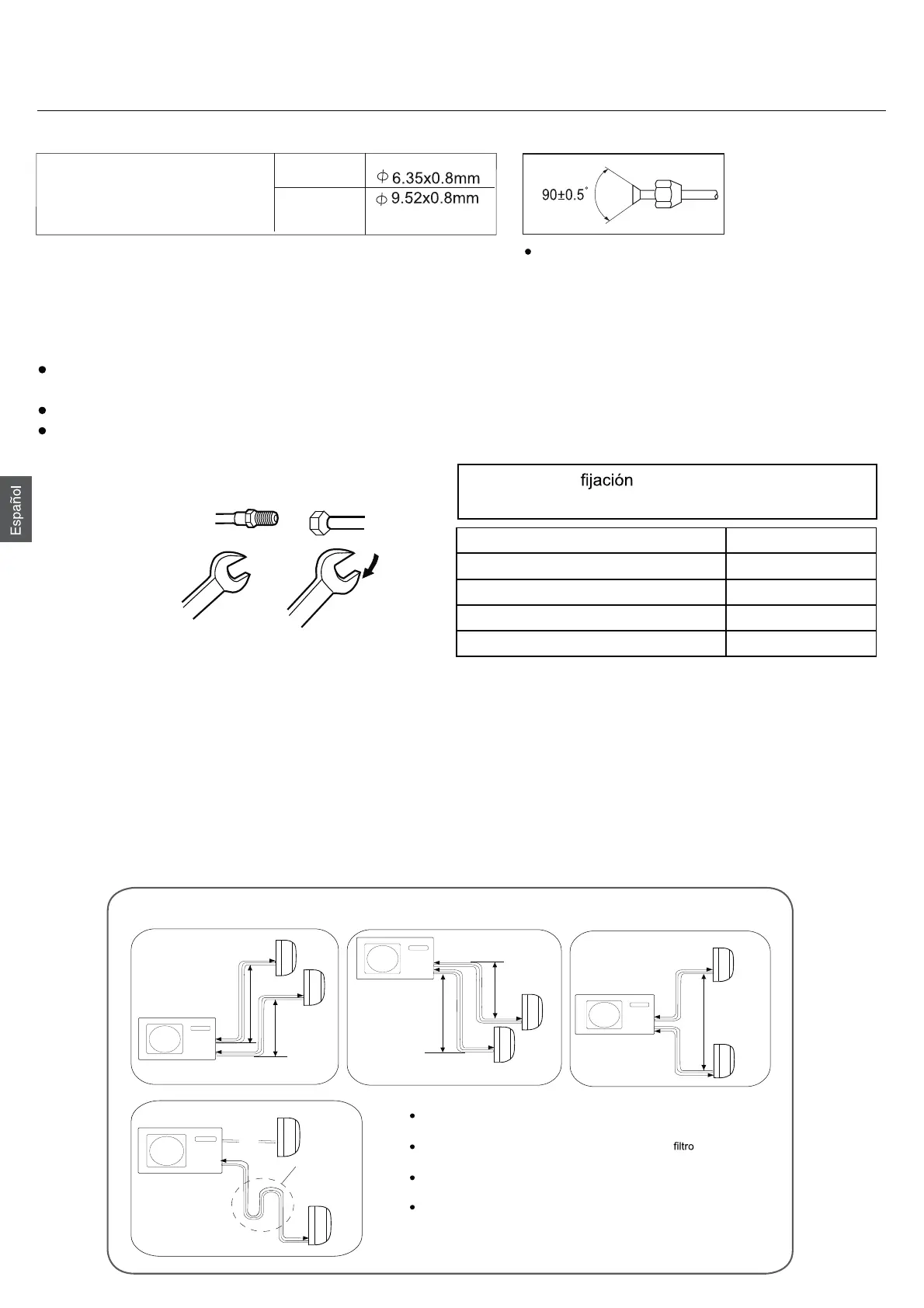

Conexión de los tubos
1. Tamaño de los tubos
2
. Conexión de los tubos
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el tubo. El radio de doblado
debe ser de entre 30 y 40 mm o superior.
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R32.
Procure que no penetren materiales, como residuos de arena, agua, etc., en el tubo.
Inserte las tuercas cónicas retiradas en los tubos que se
van a conectar y, a continuación, abocarde los tubos.
Si se fuerza la sin aplicar centrado podrían
dañarse los tubos y provocarse una fuga de gas.
Media unión Tuerca cónica
Llave Llave dinamométrica
Diámetro del tubo (ø) Par de apriete
Lado de líquido 6,35 mm (1/4") 18N.m
Lado de líquido/gas 9,52mm (3/8") 42 N.m
Lado de gas 12,7mm (1/2") 55 N.m
Lado de gas 15,88 mm (5/8") 60 N.m
Tubo de líquido
Tubo de gas
21
PRECAUCIÓN:
Procure que no penetren materiales, como residuos o arena, en el tubo. La longitud estándar del tubo es
de 5m. Si la longitud total del tubo es superior a 20m, se verá afectado el funcionamiento de la unidad, y
deberá cargarse el refrigerante a razón de 20 g/m. No obstante, la carga de refrigerante deberá ser
realizada por un ingeniero profesional en aire acondicionado. Antes de añadir refrigerante adicional,
realice una purga de aire desde los tubos refrigerantes y la unidad interior utilizando una bomba de vacío
y cargue después el refrigerante adicional.
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
Unidad interior
Unidad exterior
Unidad interior
Filtro de
aceite
Elevación máx. A1 máx =15 m A2 máx =15 m
A3 máx =15 m
En caso de que la elevación A sea superior a 5 m, el
de aceite debe instalarse cada 5 ~7 m.
Longitud máx.: B1 máx. de 20m B2 máx. de 20m
(B1+B2) máx de 30m
En caso de que la longitud total del tubo (B1+B2) sea
superior a 20 m, deberá cargarse el refrigerante a razón
de 20 g/m.
Unidad
interior
Unidad exterior
PRECAUCIÓN
Unidad interior
Unidad exterior
Unidad
interior
Unidad exterior
Unidad interior
Unidad
interior
2U40S2SC1FA 2U50S2SF1FA
2U40CEFFRA 2U50FEFFRA
2U14CEFFRA 2U18FEFFRA
