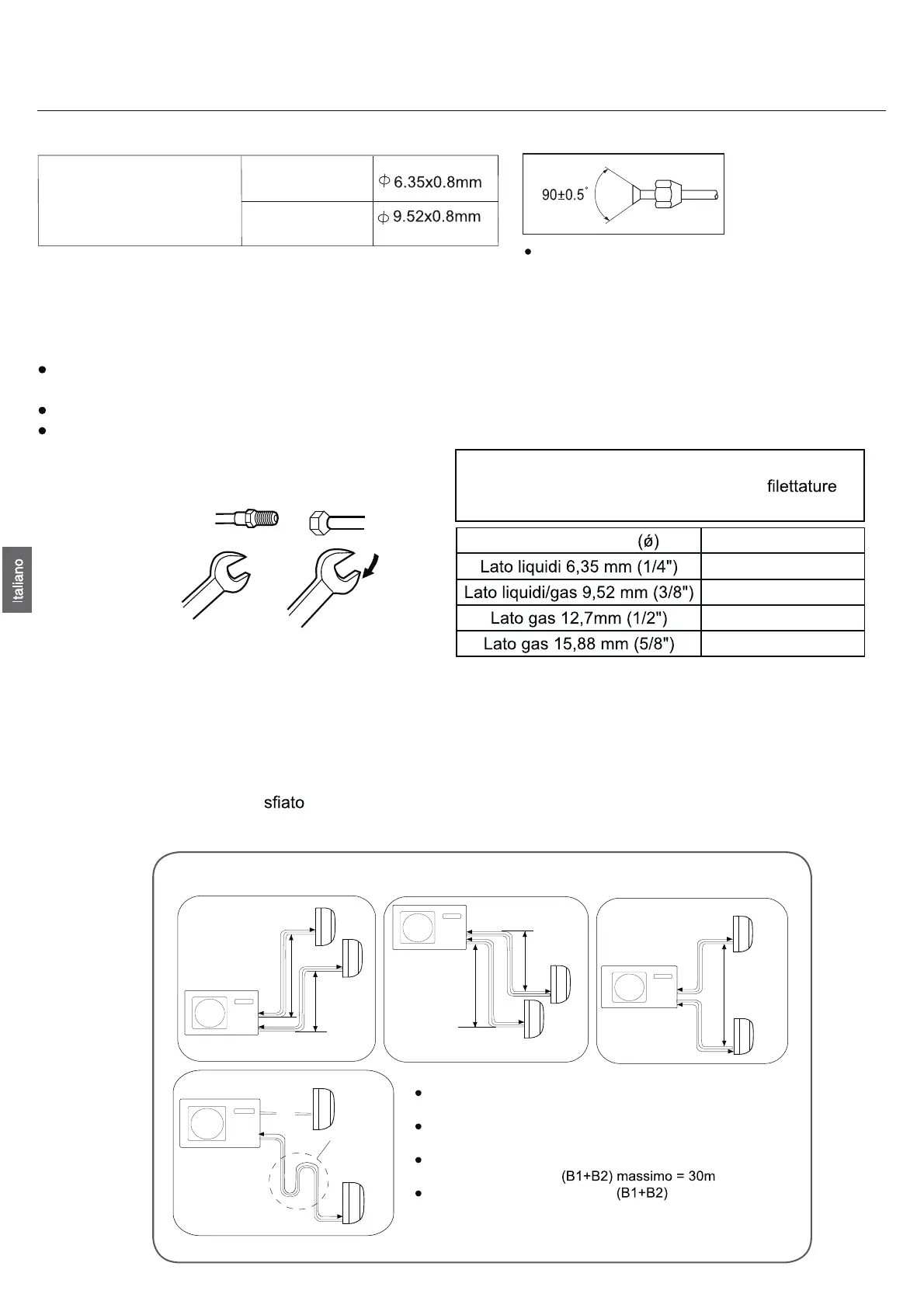

Processo di installazione
Collegamento delle tubature
1. Dimensione delle tubature
2
. Collegamento dei tubi
Per piegare un tubo, curvarlo con un raggio molto ampio per non spaccarli, il raggio deve essere compreso tra
30 e 40 mm o più.
Collegare prima le tubature del lato del gas poiché renderà il lavoro più semplice.
Il tubo di collegamento è apposito per 32.
Prestare attenzione poiché materiali come scarti di sabbia, acqua ecc. non entrino nel tubo.
Installare i dadi svasati rimossi dalle tubature
per collegarle, quindi svasare le tubature.
Un serraggio eccessivo senza eseguire una
centratura accurata può danneggiare le
e
provocare perdite di gas.
Unione di mezzo Dado svasato
Chiave per bulloni Chiave dinamo-
metrica
Diametro del tubo Coppia di serraggio
18 N.m
42 N.m
55 N.m
60 N.m
Tubo per liquidi
Tubo per gas
21
ATTENZIONE:
Prestare attenzione che materiali, come scarti di sabbia, non entrino nel tubo. La lunghezza standard del
tubo di ciascuna unità interna è di 5m. Se la lunghezza totale supera i 20m, la funzionalità dell’unità sarà
compromessa; sarà necessario caricare più refrigerante, in base a 20 g/m. Prima di aggiungere altro
dell’aria dalle tubature del refrigerante e dall’unità interna usando una
pompa a vuoto, poi caricare il refri
gerante.
B
A1
B1
A2
B2
B1
B2
A3
A1
B1
A2
B2
unità esterna
Unità interna
Unità interna
unità esterna
unità esterna
Unità interna
Trappola per
l’olio
Elevazione massima: A1 max = 15 m A2 max = 15 m
A3 massimo = 15m
Se l’altezza A è superiore ai 5 m, un raccoglitore dell’olio
deve essere installato ogni 5~7 m
Lunghezza massima: B1 max =20m B2 max =20m
Se la lunghezza totale dei tubi è superiore ai 20 m,
deve essere caricato il refrigerante, in base a 20 g/m.
Unità interna
Unità
interna
Unità interna
Unità interna
unità esterna
Unità
interna
ATTENZIONE
refrigerante, eseguire lo
2U40S2SC1FA 2U50S2SF1FA
2U40CEFFRA 2U50FEFFRA
2U14CEFFRA 2U18FEFFRA
