31-5000564 Rev. 1 45
FRANÇAIS
Étape 3 – Installation de l’unité extérieure (Suite)
H. Chargement du frigorigène
Si l’installation exige une tuyauterie de cuivre supérieure à 25 pi (7,6 m), alors ajoutez 0,2 oz de R-410A dans le
système pour chaque pied additionnel de tuyauterie.
• Ajoutez tout frigorigène supplémentaire après l’évacuation à l’aide d’une balance numérique.
REMARQUE : Chargez du liquide seulement.

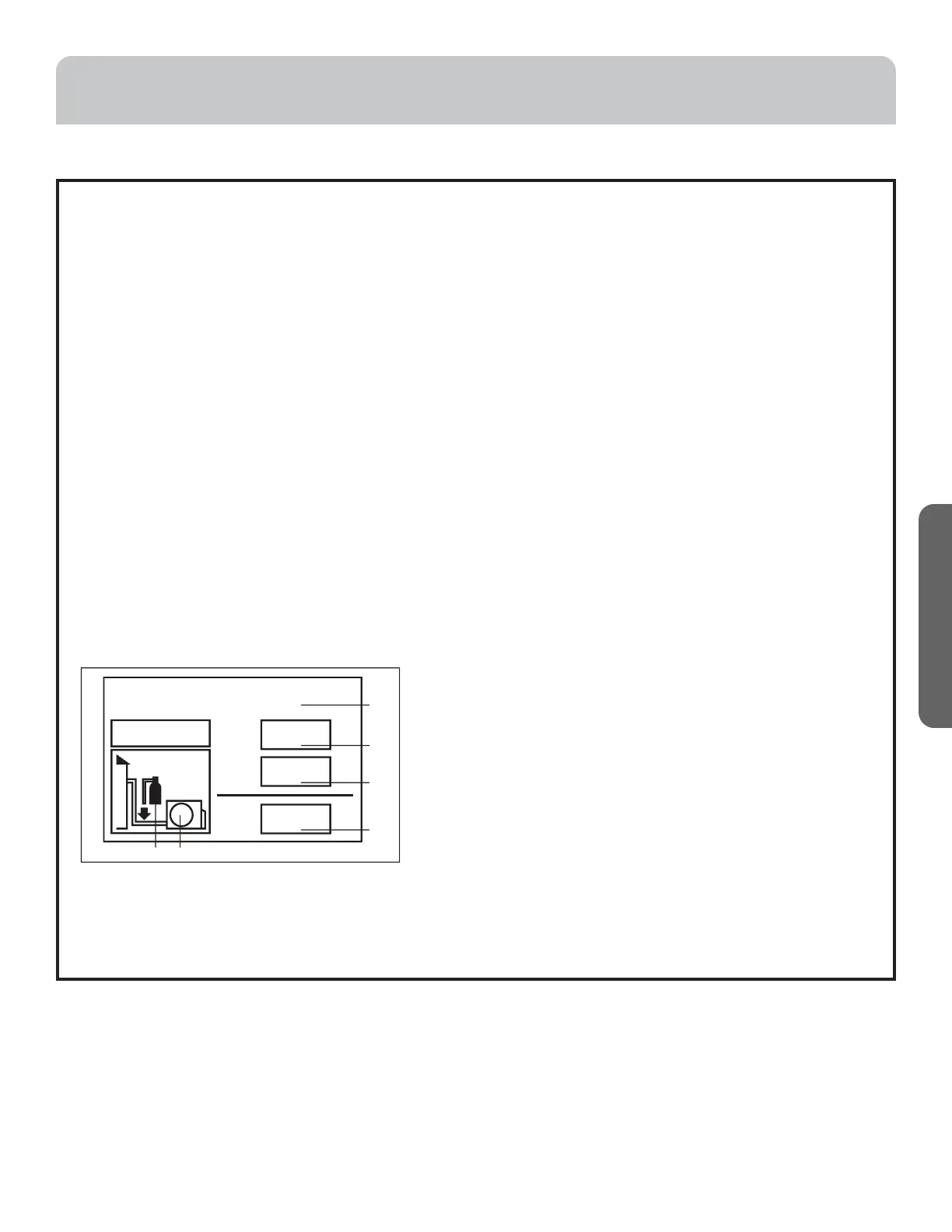

• Remplissez l’étiquette de charge du frigorigène avec de l’encre indélébile.
• Inscrivez la charge de frigorigène d’usine trouvée au tableau de la page 33.
• Inscrivez la quantité de frigorigène additionnelle (ajoutée) dans la case numéro 2.
• Additionnez les valeurs des cases 1 et 2 et placez le résultat dans la case d’addition (D).
• Apposez l’étiquette remplie à proximité de l’orifice de charge, sous la plaque de recouvrement de l’unité extérieure.
• Inscrivez les quantités sur l’unité extérieure à l’aide d’un marqueur à l’encre permanente au-dessus de l’orifice de
recharge si aucune étiquette n’est présente.
• Retirez le capuchon du robinet de la conduite de liquide. À l’aide d’une clé hexagonale, ouvrez le robinet, puis replacez
et serrez le capuchon.
• Retirez le capuchon du robinet de la conduite d’aspiration. À l’aide d’une clé hexagonale, ouvrez le robinet, puis
replacez et serrez le capuchon.
• À l’aide de ruban à superposition, enveloppez ensemble la tuyauterie, le flexible d’évacuation du condensat et le
câblage 14/4 AWG en commençant par le bas de l’ensemble et jusqu’à l’orifice de tuyauterie.
• Utilisez un scellant pour étancher l’orifice de tuyauterie afin d’empêcher les intempéries de pénétrer dans le bâtiment.
Ce produit contient des gaz à effet de serre fluorés assujettis au protocole de Kyoto. Ne le ventilez pas dans
l’atmosphère.
Type de frigorigène : R-410A
Valeur PRG* : 2088
PRG : Potentiel de réchauffement global
1
1+2=
oz
R410A
2
oz
2=
1=
B
C
D
F E
oz
A
Contient des gaz à effet de serre
fluorés assujettis au protocole de Kyoto.
INSTRUCTIONS D’INSTALLATION
