62 31-5000564 Rev. 1
ESPAÑOL

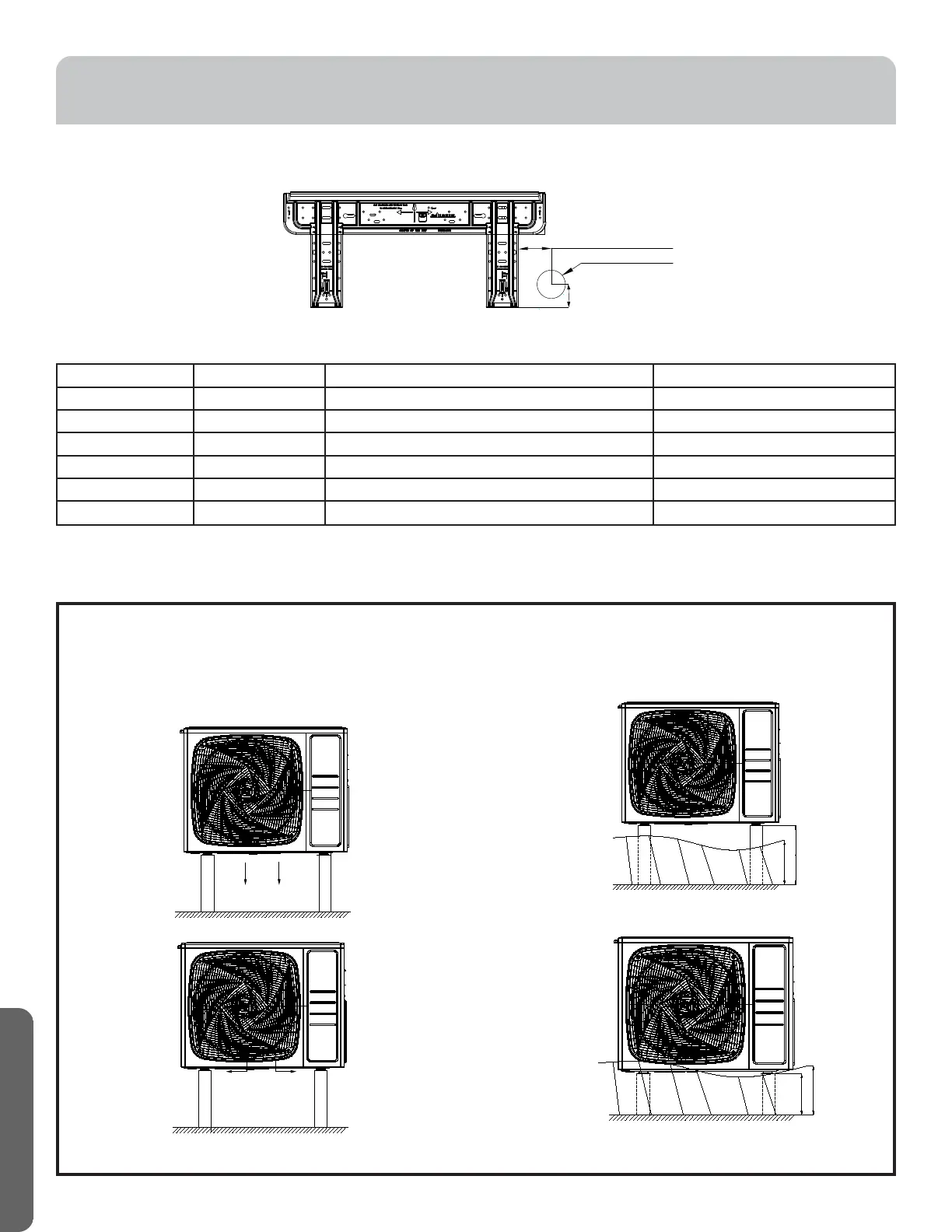

Paso 3 – Instalación de la Unidad de Exterior
A. Prepare la Unidad de Exterior para su Instalación
• Retire todo el embalaje.
• Coloque las almohadillas de vibración suministradas sobre los pies de la unidad de exterior.
• Use el equipo de elevación para colocar la unidad sobre una base sólida, 8 “por encima de la nevada promedio.
INSTRUCCIONES DE INSTALACIÓN
D
H
D
H
Instalación
correcta
Desagüe
D
H
D
H
Instalación
correcta
La altura máxima (H) deberá ser superior a la
profundidad de caída de nieve máxima (D) (H=D+8”)
D
H
D
H
Instalación
incorrecta
La unidad podrá quedar cubierta de nieve
si la altura del soporte es insuficiente.
D
H
D
H
Desagüe
Desagüe
Instalación
incorrecta
La parte superior
del soporte está
cubierta
El espacio libre es
demasiado pequeño,
generando un
desagüe inadecuado
Capacidad (BTUh) Estilo de soporte Número de pieza Número de referencia de fábrica
07K/09K/12K 35N/35T/40N WJ65X23038/WJ65X23240/WJ65X23038 10101275/10103071/10101275
15K/18K 50N/50T/70N WJ65X23251/WJ65X23251/WJ65X23056 10102598/10102598/10102740
24K 70N/70T WJ65X23056/WJ65X23056 10102740/10102740
30K/36K 100N WJ65X22785 10103059
09K/12K/18K 35F/50F WJ65X27875/WJ65X25594 10103620B/10104861
18K/24K
70F WJ65X26113 10104864
4.88 in (124mm)
2 5/32 in (55mm)
Ø 2 3/8 in (60mm)
50 F
Soportes de Pared
