31-5000564 Rev. 1 67
ESPAÑOL
F. Prueba de Pérdidas
Realice los siguientes pasos con CADA juego de cables.
2U20EH2VHA, 2U18MS2HDA1, 3U24EH2VHA, 3U24MS2HDA1, 4U36MS2HDA1 y 4U36EH2VHA1 tienen una válvula de
servicio principal. Realizar los siguientes pasos permitirá evaluar TODOS los juegos de cables.
• Retire la tapa de servicio de la válvula.
• Utilizando un tanque de nitrógeno con un regulador adherido, cargue el sistema con 150 psig de nitrógeno seco usando
un adaptador de mini Split para conectar la válvula.
• Realice un control de pérdidas en los accesorios abocinados, usando burbujas de jabón u otro dispositivo de detención.
Si una pérdida es detectada, realice las reparaciones de los accesorios y vuelva a hacer un control. Si no se detectan
pérdidas dentro de los 3 minutos, proceda.
• Usando el mismo tanque/ regulador, cargue el sistema hasta 300 psig.
• Realice un control de pérdidas de forma temprana. Si no se detectan pérdidas dentro de los 3 minutos, proceda.
• Usando el mismo tanque/ regulador, cargue el sistema hasta 500 psig.
• Realice un control de pérdidas de forma temprana. Continúe controlando el sistema durante 20 minutos.
ADVERTENCIA
Uso sólo nitrógeno seco con un regulador de presión para presurizar la unidad. No use acetileno,
oxígeno ni aire comprimido o mezclas que contengan estos componentes para pruebas de
presión. No use mezclas de hidrógeno que contengan refrigerante y aire por encima de la presión atmosférica para
pruebas de presión, ya que podrán volverse inflamables y ocasionar una explosión. El refrigerante, cuando se use como
gas de rastreo, sólo deberá ser mezclado con nitrógeno seco en las unidades de presión. No seguir estas
recomendaciones podrá resultar en la muerte o en lesiones graves, como también en daños sobre el equipamiento o la
propiedad.

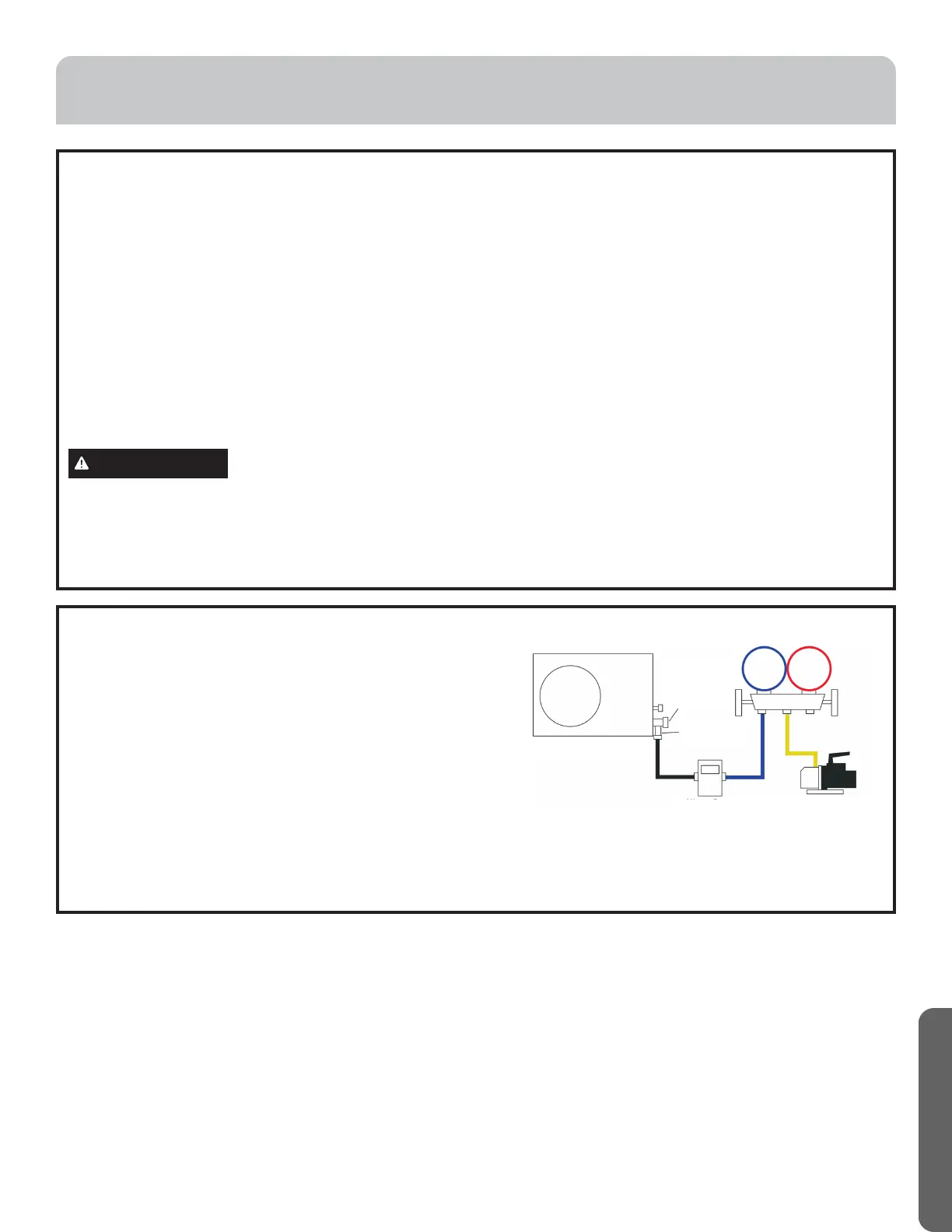

G. Sistema de Evacuación
NOTA– No abra la válvula de servicio.
• Retire la tapa de la tubería de succión y adhiera un calibrador de
colector, un medidor de micrones y una bomba de vacío al puerto
de la tubería de succión, usando un adaptador AD-87 (vea la
ilustración).
• Evacúe el sistema hasta los por lo menos 350 micrones.
• Cierre la válvula de la bomba de vacío y controle el medidor de
micrones. Si el medidor se eleva por encima de los 150 micrones en
60 segundos, la evacuación será incompleta o existe una pérdida
en el sistema. Si el medidor no se eleva por encima de los 150
micrones en 60 segundos, la evacuación es completa.
• Una vez completada la evacuación, retire el adaptador y la conexión de la manguera del puerto de la tubería de succión y
reemplace la tapa.
Unidad de Exterior
Medidor de Micrones
Puerto de
Servicio de
la Tubería de
Succión
Adaptador
Calibrador de Colector
Bomba de
Vacío
INSTRUCCIONES DE INSTALACIÓN
