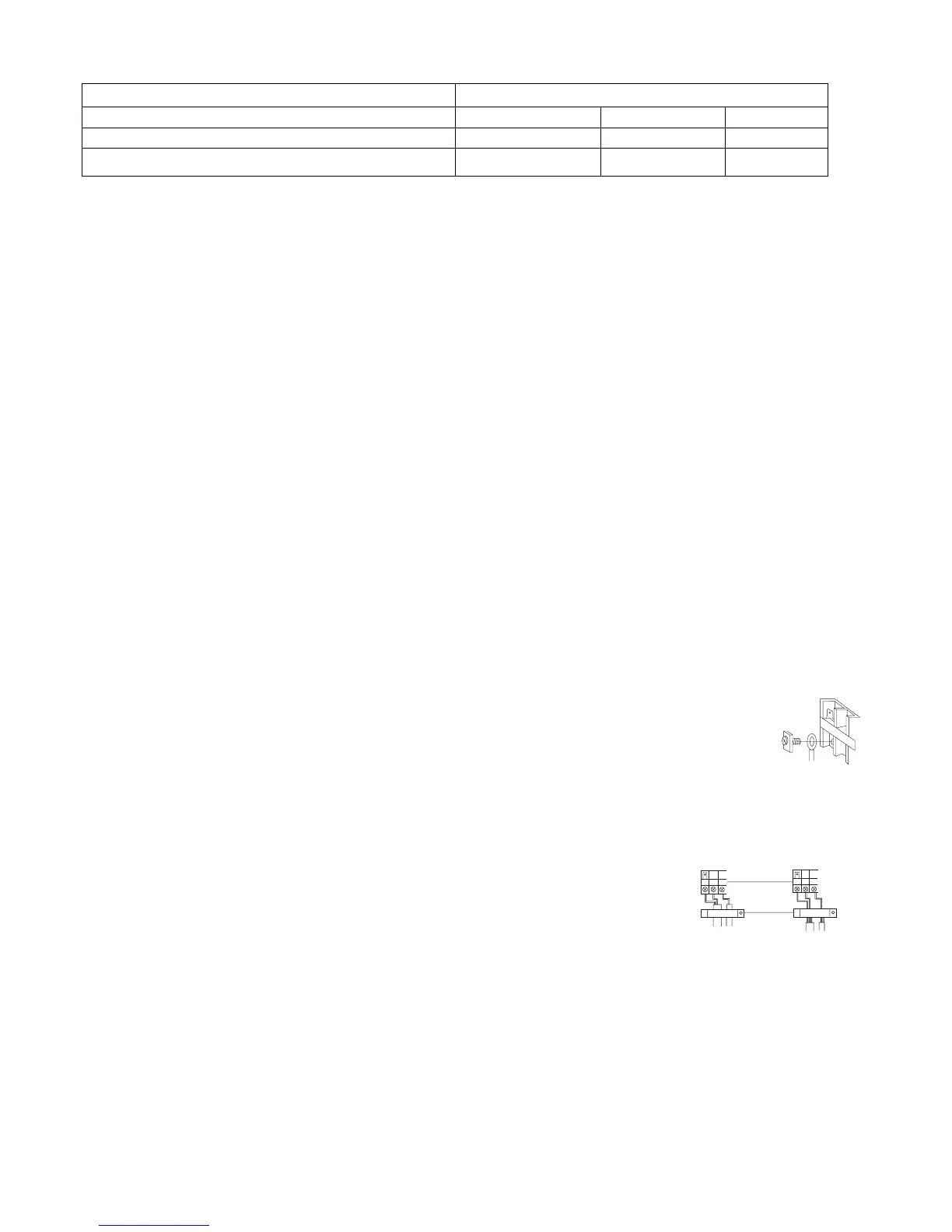

28
zulässige Länge des Rohrs und zulässiger Höhenunterschied
Nachfüllen des Kältemittels
Das Kältemittel wird gemäß den Angaben in der Installationsanweisung nachgefüllt.
Beim Nachfüllen ist eine Messeinrichtung zu verwenden, um die angegebene Menge an zusätzlichem Kältemittel zu prüfen.
Anschluss der Kältemittelleitungen
Zum Anschluss aller Kältemittelleitungen gebördelte Verbindungen herstellen.
• Der Anschluss der Leitungen des Innengeräts wird unter Zuhilfenahme eines Doppelschlüssels vorgenommen.
Das Rohr abschneiden oder flanschen
Wenn das Rohr zu lang ist oder das geweitete Rohr beschädigt ist, muss es abgeschnitten oder geflanscht werden.
Entleerung
Durch das Absperrventil des Außengeräts mit der mit Rückschlagventil ausgestatteten Vakuumpumpe entleeren, um zu vermeiden,
dass das Öl der Pumpe in den Kältemittelkreislauf einfließt.
Alle Ventile öffnen.
Alle Ventile der Außengeräte öffnen.
Das Ölausgleichsventil muss vollständig geschlossen sein, wenn nur das Hauptgerät in Betrieb ist.
Prüfung auf eventuelle Leckagen
Die Verbindungen der Leitungen und den Ventildeckel mit einem Lecksucher oder Seifenlösung auf eventuelle Leckagen untersuchen.
Verdrahtung
1. Verdrahtung mit Ringdrahtklemme
Der Anschluss muss gemäß den Angaben in der vorhergehenden Abbildung erfolgen.
Die Schraube lösen und in die Ringdrahtklemme einstecken, dann die Klemme drücken, um sie zu fixieren.
2. Verdrahtung mit geradem Draht
Die Schraube lösen, das Ende des Drahts in die Klemme einsetzen, die Schraube festziehen.
Am Draht ziehen, um sicherzustellen, dass er gut befestigt ist.
3. Druckmethode
Nach der Verbindung die Drahtklemmen auf die Drahthülle aufpressen (siehe Abbildung).
Werkstoff für die Leitungen Phosphordeoxidierte Kupferleitung (TP2) für Klimageräte
Modell AD072~092MLERA AD122~182MLERA AD242MLERA
Abmessungen der Leitung auf der Gasseite (mm) Ø9,52 Ø12,7 Ø15,88
Abmessungen der Leitung auf der Flüssigkeitsseite (mm) Ø6,35 Ø6,35 Ø9,52
