Conexiones eléctricas
Advertencias
• Se ruega que confíen la instalación a la empresa que ha vendido el aparato o a un instalador profesional.
Defectos debidos a una instalación inadecuada podrían provocar pérdidas de agua, descargas eléctricas e incendios.
• Para las conexiones eléctricas, se ruega que sea un electricista autorizado quien realice la instalación, siguiendo las normas de segu-
ridad relativas a los equipos eléctricos, las normas locales y las instrucciones de instalación, y que se usen circuitos adecuados.
Una capacidad insuficiente del circuito y una instalación defectuosa pueden ser la causa de descargas eléctricas y de incendios.
• Realice una toma de tierra adecuada.
No conecte el hilo de la toma de tierra a tubos del gas, tubos del agua, barras de pararrayos o hilos de masa del teléfono. Una posi-
ción inadecuada de los hilos de toma de tierra puede provocar descargas eléctricas.
ATENCIÓN
• Use sólo cables de cobre. Instale un disyuntor de corriente para prevenir electrocuciones.
• Las conexiones eléctricas principales son de tipo en forma de Y.
La clavija L debe conectarse a la fase y la clavija N debe conectarse al neutro, mientras que la toma de tierra debe conectarse al
cable de tierra. Para los modelos con calefacción eléctrica auxiliar la fase y el neutro no se deben desconectar para evitar que la
superficie superior de la calefacción eléctrica se electrifique. En caso de que el cable de alimentación esté dañado pida la sustitu-
ción del mismo por parte de personal profesional o del centro de asistencia autorizado.
• El cable de alimentación de las unidades interiores debe instalarse como indica el manual.
• Los cables eléctricos no deben entrar en contacto con las partes de tubería que alcanzan temperaturas elevadas para evitar que el
material aislante de los cables se funda provocando incidentes.
• Después de haber conectado los bornes, los tubos deben curvarse en forma de U y fijarse con un pasador.
• Las conexiones eléctricas del mando y las tuberías refrigerantes se pueden colocar y fijar juntas.
• Para realizar las conexiones eléctricas y para mantenimiento posterior desconecte siempre el suministro eléctrico.
• Selle el orificio para pasar los cables con material aislante para evitar que haya agua de condensación.
• El cable de señal y el de alimentación deben ser independientes y separados.
• Se entrega sin los cables de señal y de alimentación.
• Especificaciones del cable de alimentación: 3x(1.0-1.5)mm
2
• Especificaciones del cable de señal: 2x(0.75-1.25) mm
2
(cable blindado).
• El aparato se entrega de serie con 5 líneas para conectar la caja válvula con el sistema eléctrico. Para los detalles de las conexio-
nes eléctricas véase el diagrama de los circuitos.
• La unidad interior y la exterior usan una fuente de suministro eléctrico distinta.
Todas las unidades deben usar una única fuente de suministro eléctrico, pero se calculan la potencia y las características.
Las unidades interiores y exteriores deben estar provistas de un interruptor diferencial.

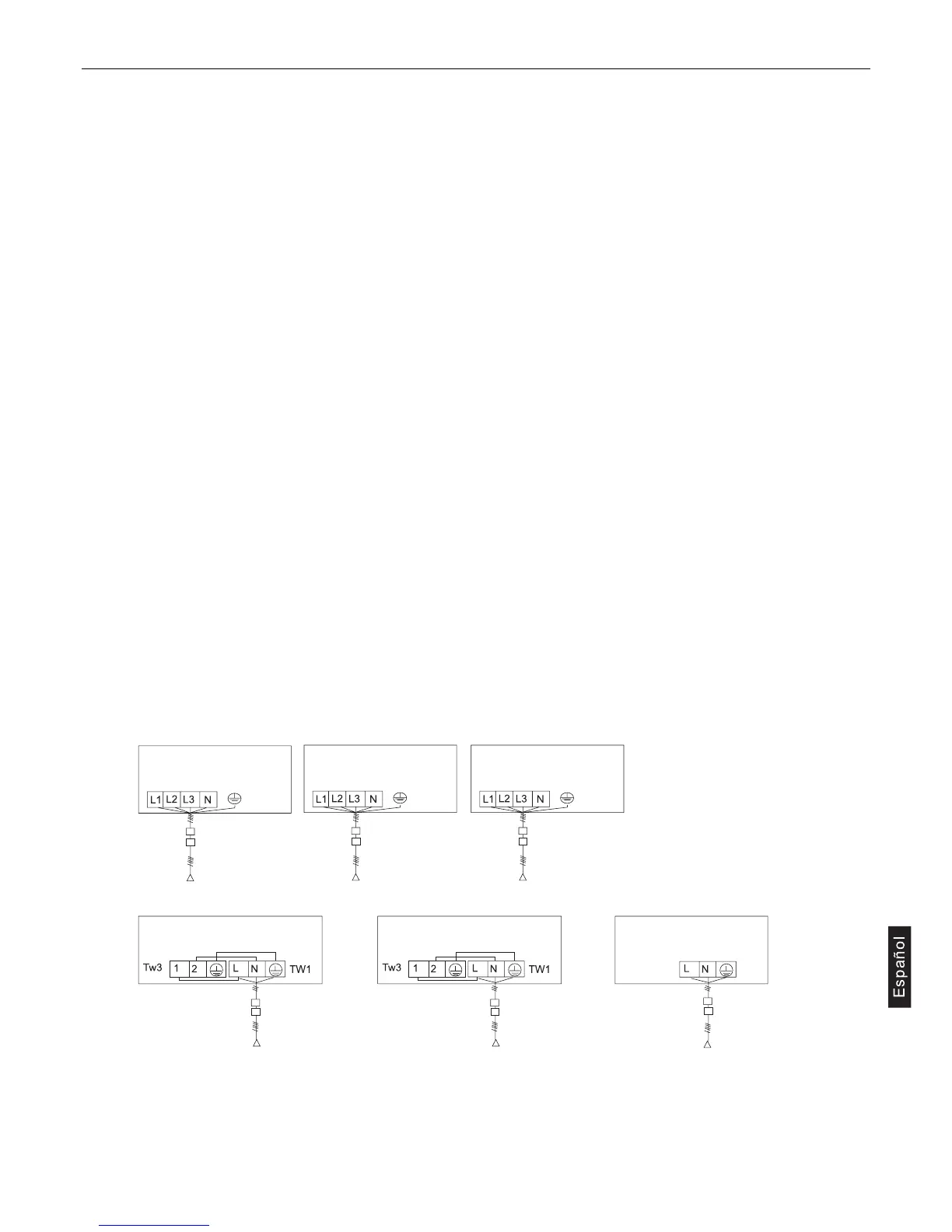

Unidad exterior
principal
Interruptor diferencial
Interruptor sobrecorriente
Alimentación eléctrica 380V-3Ph-50Hz
Alimentación eléctrica230V-1Ph-50Hz Alimentación eléctrica230V-1Ph-50Hz Alimentación eléctrica230V-1Ph-50Hz
Alimentación eléctrica 380V-3Ph-50Hz Alimentación eléctrica 380V-3Ph-50Hz
Interruptor diferencial
Interruptor sobrecorriente
Interruptor diferencial
Interruptor sobrecorriente
Interruptor diferencial
Interruptor sobrecorriente
Interruptor diferencial
Interruptor sobrecorriente
Interruptor diferencial
Interruptor sobrecorriente
Unidad interior 1 modelo mural
G
G
G
Unidad interior 2 modelo mural Unidad interior 2
excluido modelo mural
Unidad exterior
secundaria 1
Unidad exterior
secundaria 2
