Haier JW-K50F User Manual

33

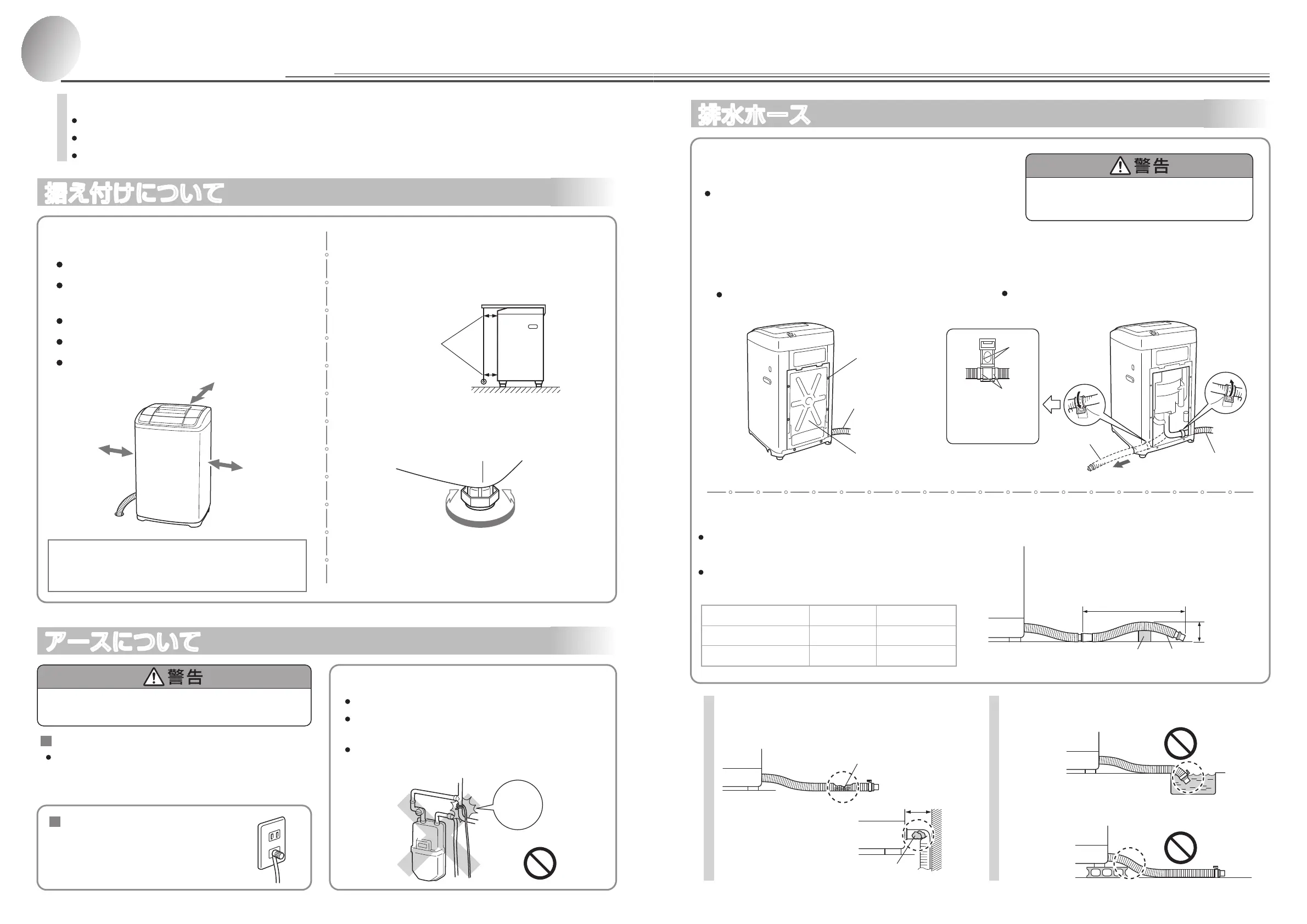

据え付けについて据え付けについて
アースについてアースについて
据え付け
据え付け
お願い
据え付け前は、電源プラグをコンセントに差し込まないでください。
給水ホース、マジックつぎ手は、必ず付属品または当社専用のものを使用してください。
据え付け後は、必ず試運転を行い、水漏れや異常音が発生しないか確認してください。
本体は排水ホース側を9cm以上、反対側は2cm
以上、裏側は5cm以上壁から離してください。異
常な振動や音を防ぐためです。
据え付け場所 水平に設置
床が丈夫で水平なところ
湿気の少ないところ
冬期に凍結のおそれのないところ
給水・排水の便利なところ
雨、直射日光のあたらないところ
浴室には絶対に据え付けないでください。
次の場所には、アース線を接続しないでください。
アースの先端を確実に
アース端子に接続してください。
安全にご使用いただくため、D種（第3種）接地工事が
必要です。詳しくは、お買上げの販売店にご相談くださ
い。（接地工事は電気工事士の資格が必要です。）
アース工事について
コンセントに
アース端子があるとき
ガス管‥‥‥爆発や引火の危険性があります。
水道管‥‥‥プラスチックの部分があり、アース
効果がありません。
避雷針･電話のアース線
‥‥‥落雷のときに大電流が流れ危険です。
必ず、アースをしてください
故障や漏電のとき、感電するおそれがあります。
1
水準器またはおもり（5円玉など）をつ
けた糸を図のように下げて、水平度を
確認する
2
水平でないときは、前側2ヶ所の高さ
調整脚を回して調整する
3
洗濯機の対角を押さえて、がたつきが
ないか確認する
ガス管に
つなぐと
危険です
2cm以上
5cm以上
9cm以上
上下のすき間を
確認する
低くなる
（右回し）
高くなる
（左回し）
34
排水ホース排水ホース
付け換え
工場出荷時は排水ホースが左側にセットされています。
右側に付け換える場合は、下記手順で付け換えてください。
排水ホースの付け換えは、必ず手袋をする
けがをするおそれがあります。
ホースの状態 ホースの高さ 延長ホースの長さ
途中で高くなる場合 10cm以内 1m以内
3m以内−
途中で高くならない場合
お買い上げの販売店にて「排水ホース延長キット」をご
購入ください。
排水ホースの長さ、敷居を越える場合の高さは下表に
従ってください。
ホースを延長する場合
鉄板で手を切らないように、注意してください。
2
ホースバンドを外して排水ホースを
付け換える
付け換え後は、ホースが床についたり、洗濯槽が
引っ張られないように注意してください。
1
背面についているネジ6本を外してカバー
を取り外し、ホースカバーを外す
ご注意
ホースをつぶさないようにしてください。
ホースの先が下水口の水につからないよう
にしてください。
ホースのこすれに注意してください。
ホースバンドの 左 右
の突起部とホース取
付部の溝を合わせて
ください。
10cm以内
延長ホース段差
1ｍ以内
引き出す
ホースバンド
を外す
排水ホース
排水ホース
（工場出荷時左側）
ネジ（6本）
カバー
排水ホース
（工場出荷時左側）
9cm以上
異物がつまる
場合があります。
異物がつまる
場合があります。
ホースバンド
で固定する
突起部
溝
