給水ホース給水ホース
据え付け
据え付け
（つづき）
（つづき）
横水栓が適しています
水栓について
横水栓 角口水栓 自在水栓 万能ホーム水栓
お願い
給湯機設備には取り付けないでください。
水栓が合わない場合は、販売店または「三洋電機サー
ビス株式会社のサービス部門」またはハイアールジャ
パンセールス株式会社へご相談ください。
洗濯機専用水栓の設置には、別売の「分岐水栓」の利
用をおすすめします。
ネジ（4本）をいっぱいにゆ
るめて、ガイドリングを取り
外してください。
ロックレバーを押しながらスリーブを引き下げて、
マジックつぎ手を外してください。
マジックつぎ手のネジ（4本）をゆるめて、蛇口に垂
直に押し付けてください。
蛇口が中心になるように、ネジ（4本）を均等にしっ
かり締め付けてください。
締め付け後、締め付けリングと締め付けノズルのす
き間が約1〜3mmになっていることを確認してく
ださい。
締め付けノズルを回して、締め付けリングと締め付
けノズルのすき間を約4mmにしてください。
マジックつぎ手の取り付けかた

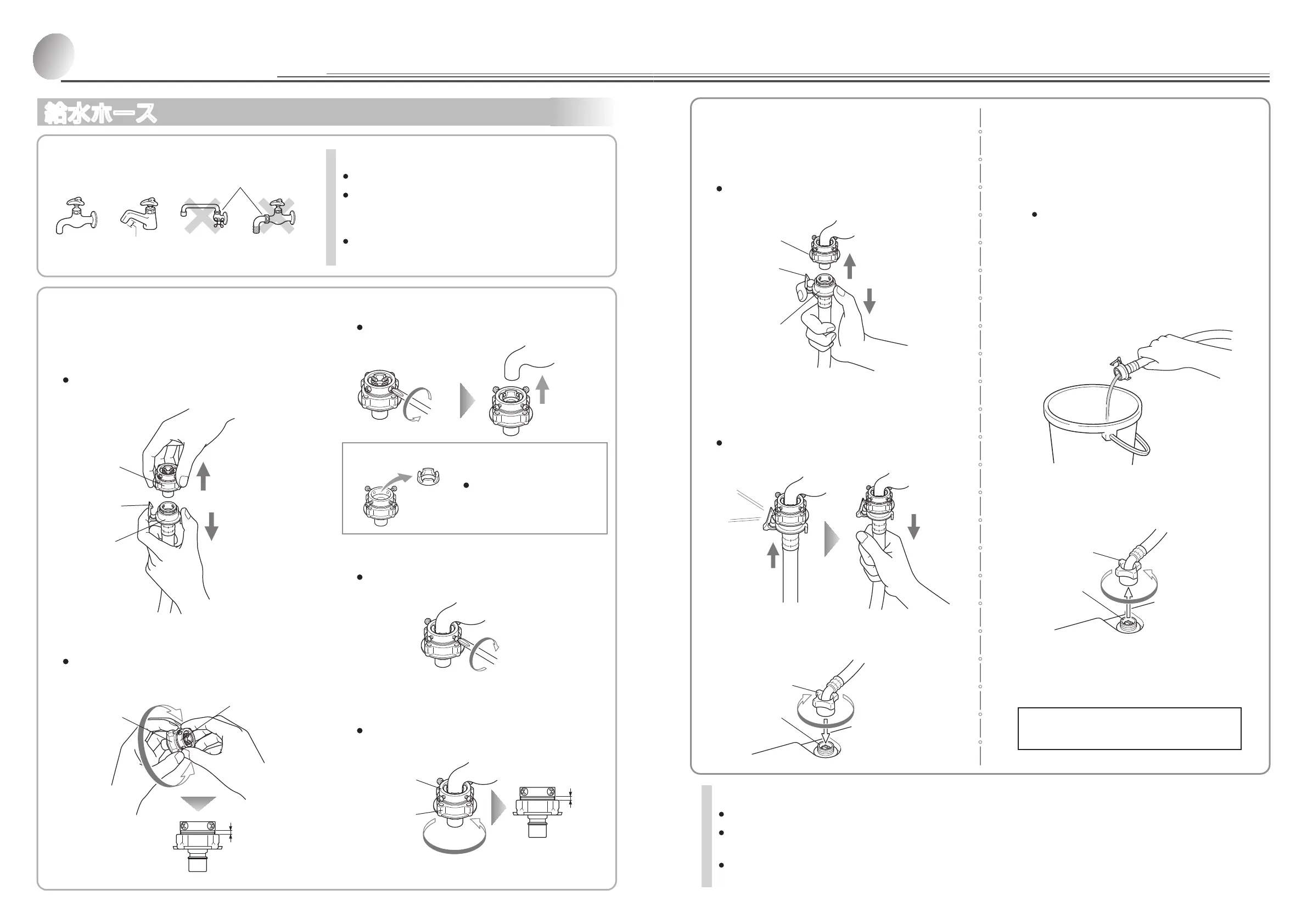

1
スリーブを引き下げて、マジック
つぎ手を外す
2
すき間を約4mmにする
蛇口の口径が、17mm以上の場合
3
ネジをゆるめ、蛇口に押し付ける
4
ネジを均等に締め付ける
5
締め付けノズルを矢印の方向に回し、
しっかり締め付ける
ここから水が漏れる
おそれがあります。
16mm以上必要です。
約4mm
約1〜3mm
左に回して
ゆるめる
右に回して、均等に
しっかり締め付ける
右に回して、
しっかり締め付ける
垂直に
押し付ける
締め付けノズル
スリーブ
ロックレバー
ロックレバーを
押しながら引き下げる
マジックつぎ手
マジックつぎ手を
引き抜く
取り外す
ガイドリング
締め付けノズル
締め付けリング
締め付けリング
※締めつけることによってマジックつぎ手内のゴムパッキンと
蛇口の先端が密着し、水漏れを防止します。
36
ロックレバーを押しながらスリーブを引き下げて、
マジックつぎ手に差し込んでください。
取り付け後、給水ホースを下に引いて、確実に取り
付けられているか確認してください。
給水ホースの取り付けかた 給水ホースの外しかた
お願い
取り付け後、必ず水漏れがないか確認してください。水漏れするときは、始めからやり直してください。
転居などによりマジックつぎ手を取り付け直す場合は、必ず、すき間を約4mmに調節してから（手順2）、取り付け
てください。
長期間の使用により水漏れした場合は、もう一度始めから取り付け直してください。それでも不具合のある場合は、
マジックつぎ手を交換してください。
給水ホースを外したときの水の飛び散りを防
ぐためです。
1
スリーブを引き下げて、マジック
つぎ手に差し込む
1
水栓を閉める
2
『洗い』の運転を約10秒間行う
3
給水ホースの水栓（蛇口）側を
外して、ホース内の水をバケツ
などに排水する
4
給水ホースの給水ナット（本体側）
を外す
2
スリーブを離してカチンと音が
するまで押し上げる
給水ホースの延長は、別売の延長ホースを
ご使用ください。
3
給水ナットを給水口にしっかり
締め付ける
ロックレバー
ロックレバーを
押しながら引き下げる
下に引いて
確認する
差し込む
押し上げる
スリーブ
マジックつぎ手
カチン
給水口ナット
右に回して
しっかり締め付ける
給水口
給水口ナット
左に回して外す
給水口
