Hailo ProfiLOT Series - Instrukcja Składania; Zakres Dostawy

170
1 x drabina uniwersalna (3- lub 2-częściowa)
1 x belka suportowa
1 x instrukcja użytkowania i obsługi
Przed dalszym użyciem sprawdzić zawartość pod
względem kompletności i ewentualnych uszkodzeń
powstałych podczas transportu.
Usunąć opakowanie.

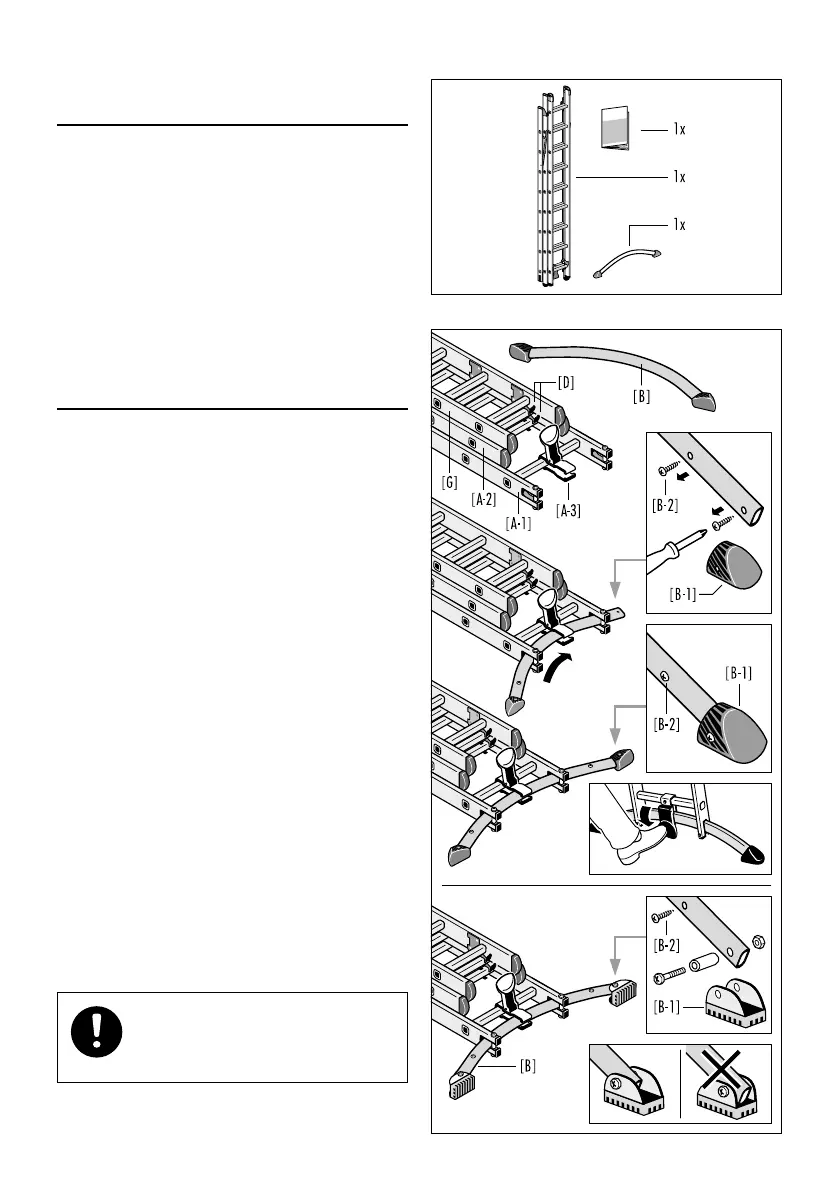

Montaż belki suportowej:
1. Położyć drabinę uniwersalną, odblokować przedni ele-
ment drabiny [A-2] i drabinę przystawną [G] na haku
zatrzaskowym [D], lekko podnieść i przesunąć jeden
szczebel do tyłu. Pedał nożny [A-3] jest teraz swobod-
nie dostępny. Teraz można wziąć belkę suportową [B].
Następnie zablokować hak zatrzaskowy na szcze-
blach drabiny (patrz 6.3 Regulacja i blokada hakami
zatrzaskowymi).
2. Najpierw odkręcić jedną stopkę [B-1] i jedną śrubę
oporową [B-2] na belce suportowej [B] (potrzebny jest
śrubokręt krzyżakowy).
3. Otworzyć pedał nożny [A-3] i wprowadzić belkę
suportową [B], w sposób przedstawiony na ilustracji.
4. Stopkę [B-1] i śrubę oporową [B-2] ponownie mocno
przykręcić do belki suportowej.
Zwrócić uwagę na prawidłową pozycję montażu!
5. Belka suportowa nastawiać i zamknąć pedał nożny.
6. W przypadku drabin uniwersalnych z obrotową stopką
belkę suportową montuje się w tej samej kolejności.
Zwrócić uwagę na prawidłową pozycję montażu!
Z drabiny uniwersalnej wolno korzystać
tylko z prawidłowo zamontowaną belką
suportową.
4. Zakres dostawy
5. Instrukcja montażu
1.
3.
4.
2.
5.
6.
