Hailo ProfiLOT Series - Montaje; Manejo

63
1.
1.
2.
2.
6.1
6.2
6.3

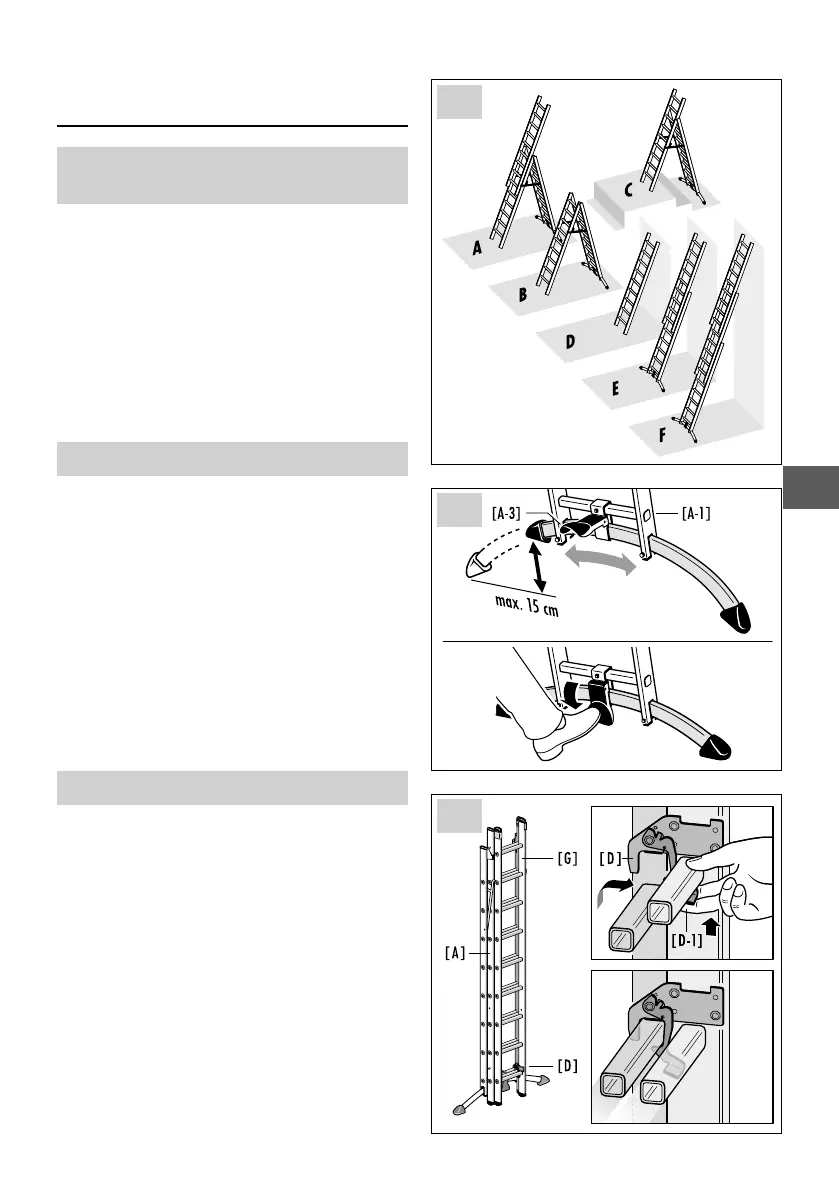

6. Montaje / Manejo
A - Escalera de tijera independiente
con escalera de mano encajada (3 partes)
B - Escalera de tijera independiente (2 partes)
C - Escalera de tijera independiente con función
para el ajuste para el empleo en escaleras (2 partes)
D - Escalera de mano (1 parte)
E - Escalera de mano (2 partes)
F - Escalera de mano (3 partes)
6.2 Función del sistema LOT
6.3 Extensión y bloqueo con gancho de retención
Con ayuda del sistema LOT la escalera puede orientarse
y colocarse en vertical, siempre que el suelo presente un
nivel de altura diferentes.
Las irregularidades del suelo pueden compensarse hasta
una altura de 15 cm (sistema ProfiLOT) o de 10 cm
(sistema HobbyLOT).
1. Abrir el pedal [A-3] y ajustar el elemento de
escalera [A-1].
2. Cerrar el pedal y comprobar antes del uso que la
escalera está en una posición vertical segura.
Con el par de ganchos de retención [D] la escalera o
uno de sus elementos se engancha a un peldaños. El
seguro [D-1] en el gancho de retención, asegura la
escalera para evitar desplazamientos accidentales, y
sirve como seguro de transporte.
1. Accionar el seguro [D-1] en el gancho de retención [D]
y levantar ligeramente la escalera para destrabarla.
Ahora los elementos de escalera pueden desplazarse;
la escalera de mano [G] puede separarse opcional-
mente de la escalera de tijera.
2. Antes de utilizar la escalera, los ganchos de reten-
ción deben estar correctamente posicionados en el
peldaño y el seguro [D-1] debe trabarse por sí solo.
ES
6.1 Variantes de instalación
(diagramas esquemáticos)
