Hailo ProfiLOT Series - Struttura; Uso

81
1.
1.
2.
2.
6.1
6.2
6.3

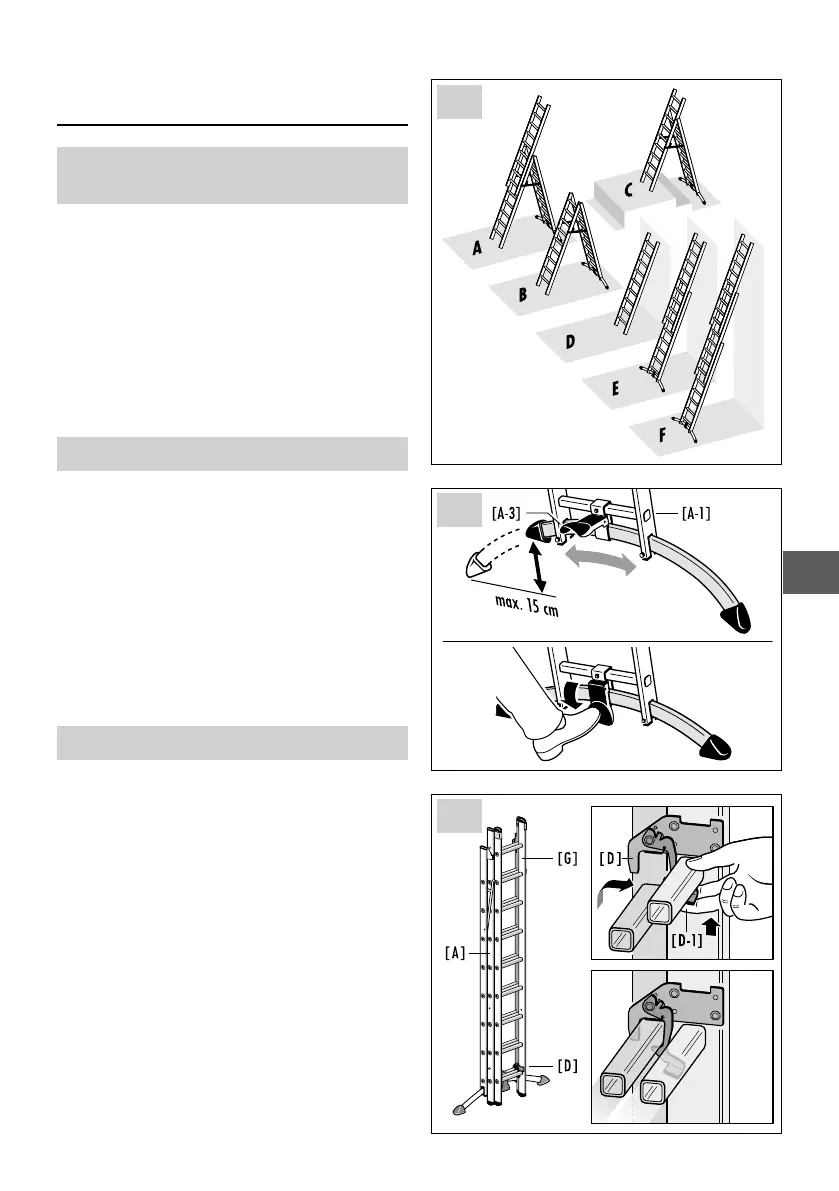

A - Scala a libro
con scala da appoggio montata (in 3 parti)
B - Scala a libro (2 parti)
C - Scala a libro
con funzione per la regolazione della scala (2 parti)
D - Scala da appoggio (in 1 solo pezzo)
E - Scala da appoggio (in 2 parti))
F - Scala da appoggio (in 3 parti)
6.2 Funzionamento del sistema LOT
6.3 Regolazione e arresto con ganci a innesto
Grazie al sistema LOT, qualora il fondo sia caratterizzato
da un diverso di alte zza,la scala può essere orientata
verticalmente e quindi posizionata. È possibile compensare
asperità del terreno fino a un’altezza di 15 cm (sistema
ProfiLOT) o 10 cm (sistema HobbyLOT).
1. Aprire il pedale [A-3] e regolare la scala [A-1].
2. Chiudere il pedale e verificare il posizionamento sicuro
della scala prima dell‘utilizzo.
Con la coppia di ganci a innesto [D] è possibile bloccare
la scala o un elemento della scala ad un piolo.
Il dispositivo antisollevamento [D-1] sul gancio a inne-
sto impedisce lo spostamento accidentale della scala e
serve come fermo per il trasporto.
1. Azionare il dispositivo antisollevamento [D-1] sul
gancio a innesto [D] e sollevare leggermente la
scala per sbloccarla.
Ora è possibile spostare i tronchi della scala, la scala
da appoggio [G] può event. essere separata dalla
scala doppia..
2. Prima di utilizzare la scala è necessario posizionare
correttamente i ganci a innesto sul piolo della scala;
il dispositivo antisollevamento [D-1] deve scattare
in sede autonomamente.
IT
6. Struttura / Uso
6.1 Varianti della struttura
(rappresentazioni schematiche):
