Garantieansprüche entfallen, bei Nichtbefolgung dieser Anleitung und auch in nachfolgenden Fällen:
• Wenn der HR 3000 durch das Bedienungspersonal nicht korrekt eingesetzt oder bedient wurde.
• Wenn der Schaden durch unsachgemäße Pflege und Wartung entstanden ist.
• Wenn der HR 3000 durch Reparaturen oder Veränderungen ohne Zustimmung von HID Services
oder durch ein nicht originales Ersatzteil einen Schaden erlitt.
• Wenn der Besitzer den Instruktionen in dieser Anleitung nicht befolgt hat.
• Wenn korrosive Löse- oder Reinigungsmittel eingesetzt werden.
1.2 Beschreibung
Der HR 3000 besteht komplett aus hochwertigem rostfreiem Stahl, sowie Schläuchen für den
Lösemitteltransport als auch pulverbeschichteten Armaturhebeln an der Frontseite Schaltplatte.
Schädliche Gase und Dämpfe, die sich in dem HR 3000 bilden, werden abgesaugt. Die Klappe des
Reinigungsbeckens muss während des Waschvorganges geschlossen sein. Ein Sicherheitsventil stoppt
unmittelbar die Zufuhrpumpe, wenn die Klappe des Reinigungsbeckens nicht verschlossen ist bzw.
geöffnet wird.
Über die Schaltplatte an der Frontseite kann folgendes bedient werden:
• die Zufuhr zum Zerstäuber einschalten
• die Zufuhr von sauberer Verdünnung einschalten
• den automatischen Waschprozess ein oder ausschalten
• die Zeitschaltuhr des Reinigungsprozesses einstellen
• nach Ablauf des Waschprozesses die manuelle letzte Reinigung einschalten
• suaberes Lösemittel hochpumpen
• Absaugung ein- und ausschalten

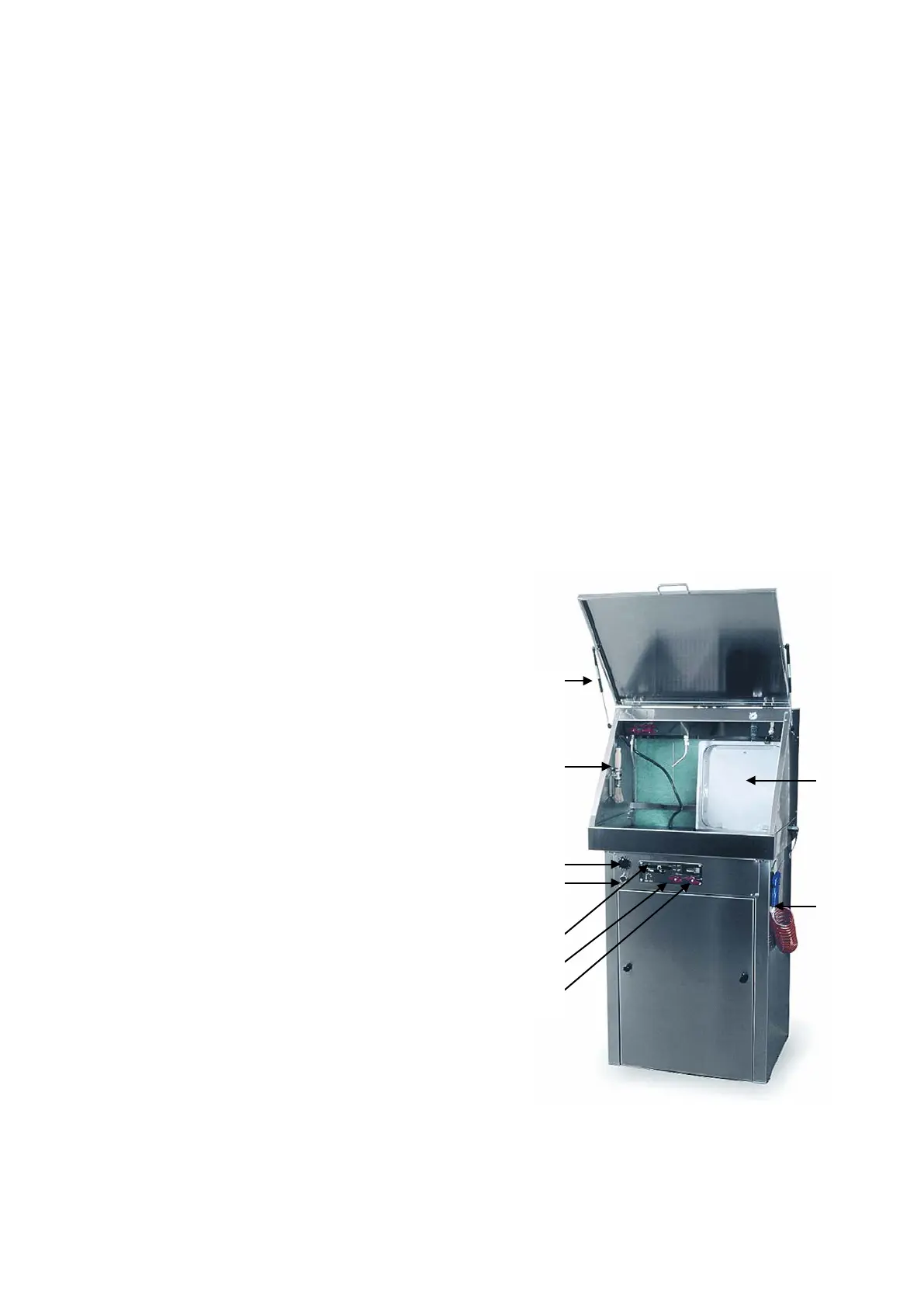

1.3 Funktionen
1. Zentralhahn, zur Nachreinigungsumpumpung.
2. Timer für den Reinigungsprozess.
3. Nachreinigungsknopf
4. Zufuhrschlauch Lösemittel zur Bürste.
5. Schalter Pumpe.
6. Klappe des Reinigungsbeckens.
7. Reinigungsbürste
8. Doppelte Membranpumpe.
9. Druckregler.
10. Ablassschlauch.
11. Ansaugschlauch mit Filter
12. Gitterost für die manuelle Reinigung.
13. Düsenkegel für Reinigung.
14. Pistolenaufnahme für die Reinigung.
15. Sicherheitsventil.
16. Halter für Einzelteile der Lackierpistole.
17. Anschlusspunkt des Erdungskabels
18. Kanister für das verschmutzte Lösemittel.
19. Kanister mit sauberer Verdünnung.
20. Dämpfer der Verschlussklappe (2 x).
21. Ausblaspistole
7
2
3
1
5
4
21
