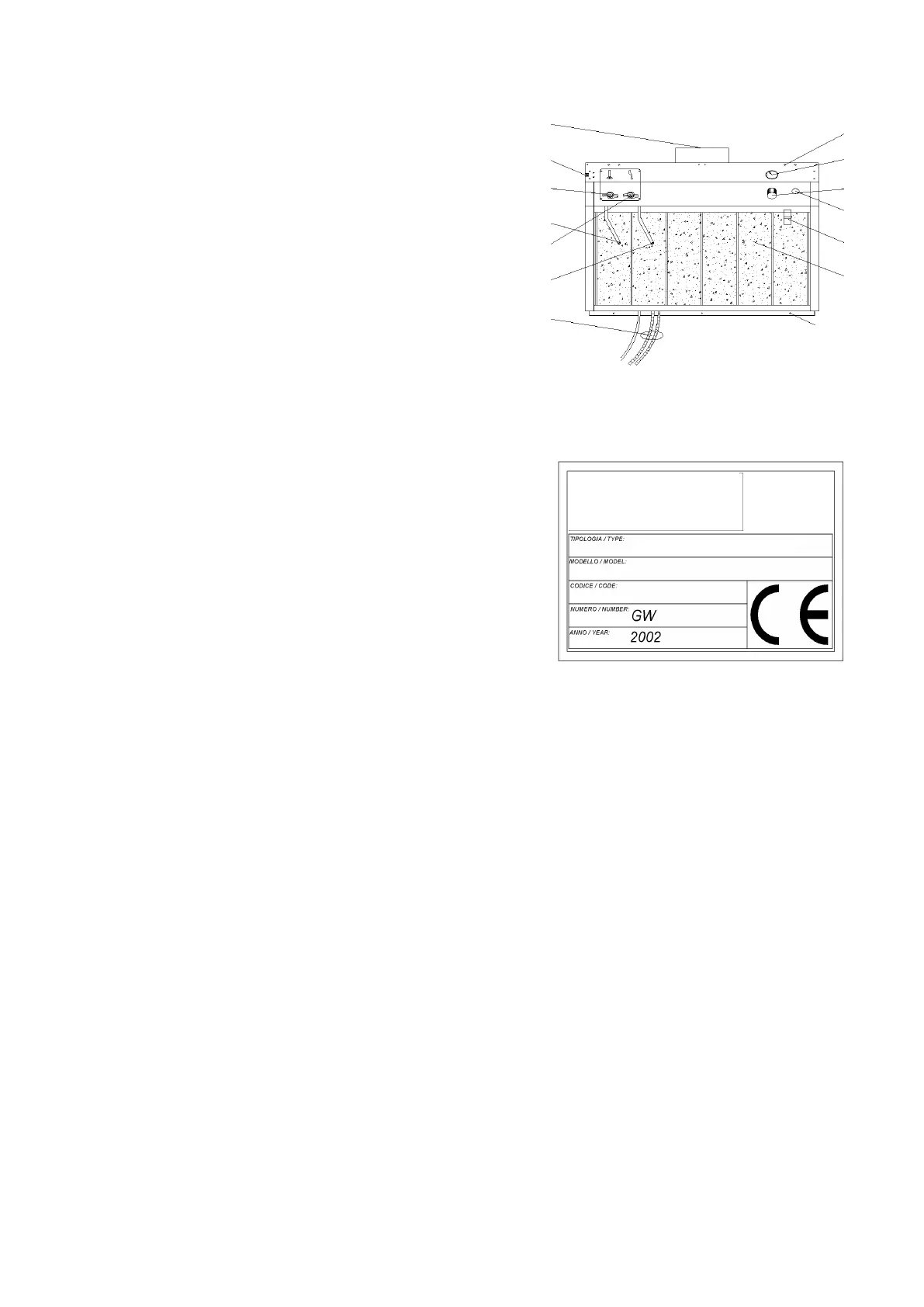

1.3 Fonctions de la partie haute
1. Conduite d’extraction
2. Régulateur d’extraction
3. Manette d’alimentation à nébulisation
4. Tuyau de vidange air/solvant
5. Manette de nettoyage au solvant
6. Tuyau de vidange à solvant
7. Tuyau d’aspiration du liquide (4 x)
8. Manomètre (pression d’air)
9. Régulateur de pression
10. Raccord rapide à pistolet
11. Clip de sécurité du couvercle
12. Filtre à peinture
Accessoires fournis
• 1 câble à la terre
• 1 bidon vide (20 litres)
• 1 mode d’emploi
• Autocollants de prévention des risques. A apposer à l’intérieur du couvercle
1.4 Plaque d’identification
Chaque laveur possède une plaque d’identification avec les
informations suivantes:
• Informations fabricant
• Nom et adresse du fabricant
• Nom et adresse du service après vente (HID Services)
• Description du modèle
• Numéro de série
• Marquage CE
Les informations inscrites sur cette plaque doivent être données
en cas de commande de pièces détachées ou de contact avec le
service après vente.
1.6 Données techniques HR 3000
Poids: 70 kg
Dimensions: 1580 x 600 x 840 mm
Dimensions bac: 400 x 350 x 400 mm
Dimensions plan de travail: 580 x 320 mm
Contenance du bidon: 20 litres
Ø Raccord d’aspiration: 180/90mm
Nombre de pistolets par lavage: 2
Pression d’air: 4 – 5 bars
Nombre de bidons en partie basse: 2
Vitesse d’air à l’entrée de l’extraction: 0,52 m/sec
Niveau sonore: 79,5 dB(A)
1.7 Niveau sonore
Le niveau sonore du laveur est établi durant un lavage à vide avec un appareil de mesure avec
intégrateur.
Les mesures ont été menées par le personnel d’un laboratoire qualifié selon la norme EN ISO 3746/96 et
ont données les résultats suivants:
- Niveau sonore moyen au poste de travail LpA = 77.9 dB(A)
- Niveau sonore moyen LpAm = 75.4 dB(A)
