8
Änderungen vorbehalten

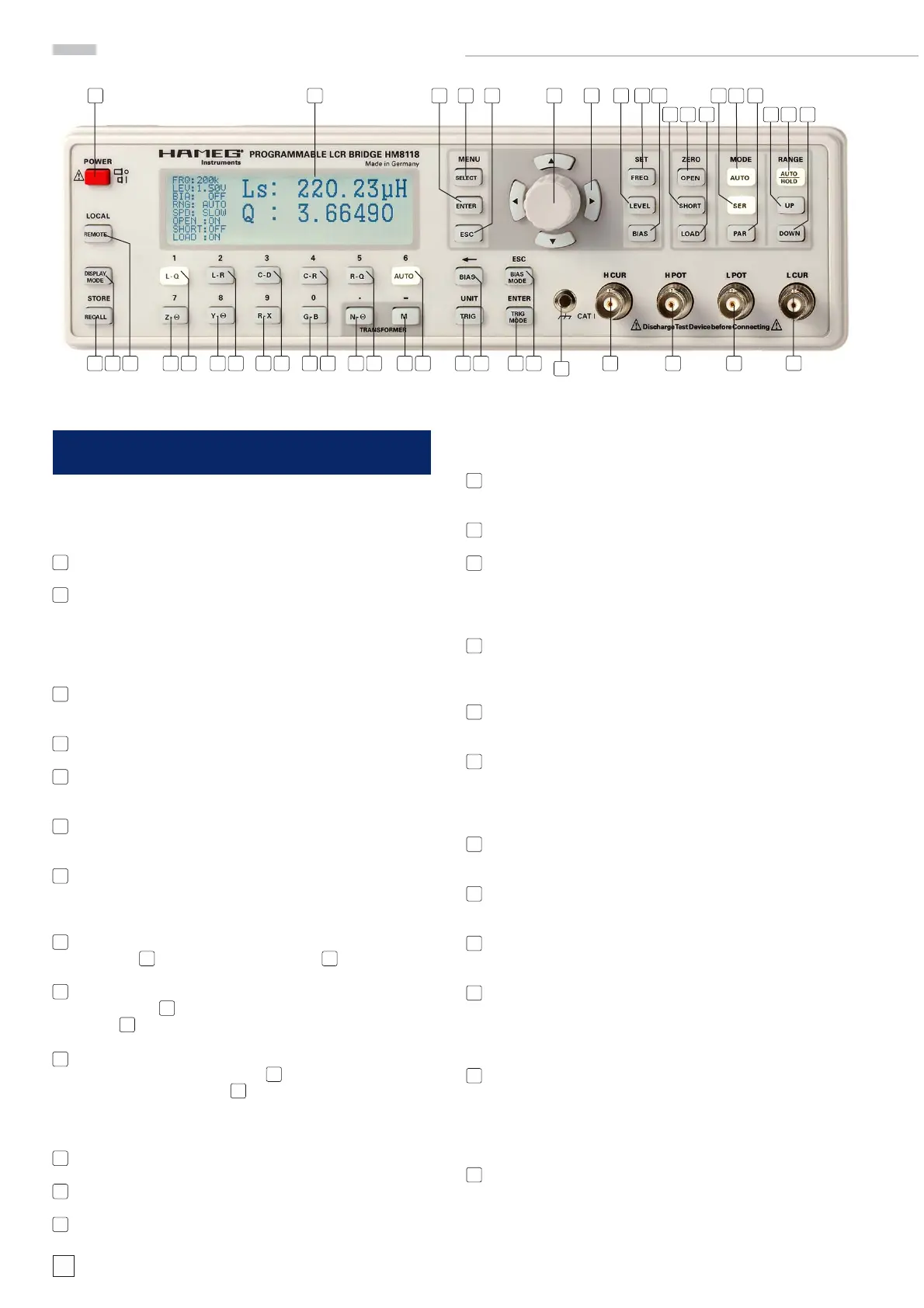

Bezeichnung der Bedienelemente
Bedienelemente LCR Messbrücke HM8118
Vorderseite
1
POWER (Taste) – Netzschalter, Ein/Aus
2
DISPLAY (LCD) – Anzeige für Messwerte und Einheiten,
Messbereiche, Messfrequenzen, Signalpegel, Schaltungs-
art, Funktionen und Parameter
MENU
3
SELECT (Taste) – Aufruf der Menüfunktionen SETUP, CORR,
SYST und BIN (bei eingebautem Binning-Interface HO118)
4
ENTER (Taste) – Bestätigen der Eingabe von Parametern
5
ESC (Taste) – Verlassen oder Rückschritt von Menüfunk-
tionen
6
EINSTELLKNOPF (Drehknopf/Taste) – Einstellen von Funk-
tionen und Parametern
7
 (Tasten) – zur Änderung von Parametern
SET
8
FREQ (Taste) – Auswahl der Messfrequenz mit dem Ein-
stellknopf
6
oder den  Tasten
7
9
LEVEL (Taste) – Einstellen des Signalpegels mit dem
Einstellknopf
6
und der Cursorposition mit den 
Tasten
7
10
BIAS (Taste) – Einstellen der Biasspannung bzw. des Bias-
stroms mit dem Einstellknopf
6
und der Cursorposition
mit den  Tasten
7
ZERO
11
OPEN (Taste) – Einschalten des Leerlaufabgleichs
12
SHORT (Taste) – Einschalten des Kurzschlussabgleichs
13
LOAD (Taste) – Einschalten des Abgleichs mit Anpassung
MODE
14
AUTO (Taste) – Einschalten der automatischen Auswahl der
Schaltungsart (SER, PAR)
15
SER (Taste) – Auswahl der Schaltungsart Seriell
16
PAR (Taste) – Auswahl der Schaltungsart Parallel
RANGE
17
AUTO/HOLD (Taste)
Automatische Messbereichswahl bei leuchtender Taste, bei
erneuter Betätigung: Range Hold.
18
UP (Taste) – Taste zur Änderung des Messbereichs. Schaltet
in den nächst höheren Messbereich.
19
DOWN (Taste) – Taste zur Änderung des Messbereichs.
Schaltet in den nächst niedrigeren Messbereich.
Anschlüsse
20
L CUR (BNC-Buchse) – Signalausgang für serielle Mes-
sungen („Low CURrent“, Signalgenerator)
21
L POT (BNC-Buchse) – Signaleingang für parallele Mes-
sungen („Low POTential“, Spannungsmessung)
22
H POT (BNC-Buchse) – Signaleingang / Signalausgang für
parallele Messungen („High POTential“, Messbrücke)
23
H CUR (BNC-Buchse) – Signaleingang für serielle Mes-
sungen („High CURrent“, Strommessung)
24
BIAS MODE/ESC (Taste)
Änderung der Bias-Funktion: Umschalten zwischen interner
und externer Biasspannung (Status wird nur bei aktivierter
Bias-Funktion angezeigt) bzw. Beenden der Eingabe eines
Parameters ohne Übernahme des geänderten Wertes
25
TRIG MODE/ENTER (Taste)
Änderung der Triggerbetriebsart / -verzögerung bzw. Been-
den der Eingabe eines Parameters im Menu mit Übernahme
des geänderten Wertes
1 2 4 3 5 6 7 9 8
10
12 11 13
15 14 16
18 17 19
22 21
20
24
43
23252627282930313233343536373839424041
