Aoja, sin quitar, los tornillos (GG) del collarín ubicados en la
parte superior de la carcasa de motor (D).
Alinea los oricios en la parte inferior del tubo bajante (B) con
los oricios en el collarín de la parte superior de la carcasa de
motor (D).
Inserta con cuidado el pasador de soporte (CC) a través de los
oricios del collarín y del tubo bajante (B).
Ten cuidado de no forzar el pasador de soporte (CC) contra el
cableado dentro del tubo bajante (B). Inserta el pasador de
cierre (DD) en el oricio cercano al extremo del pasador de
soporte (CC) hasta que quede encajado en su posición.
Vuelve a ajustar los tornillos del collarín en la parte superior
de la carcasa del motor (D).
GG
Advertencia:
Si no instalas correctamente el pasador
de cierre es posible que el ventilador se aoje y caiga.

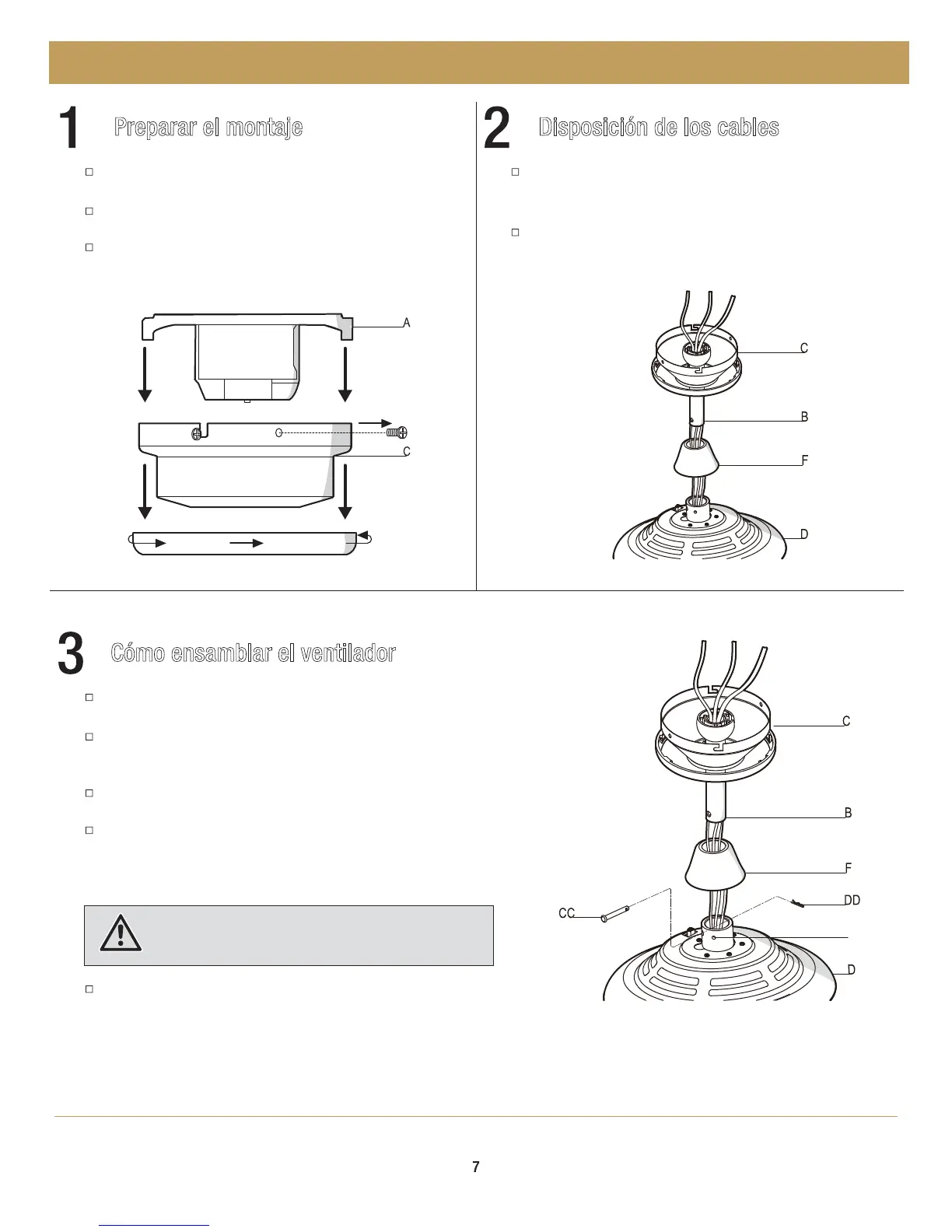

Ensamblaje - Montaje Estándar en Techo
Preparar el montaje
Cómo ensamblar el ventilador
Disposición de los cables
Retira el aro de la cubierta (C), girándolo hacia la derecha
hasta soltarlo.
Retira la placa de montaje (A) de la cubierta aojando los
cuatro tornillos en la parte superior de la cubierta (C).
Quita los dos tornillos sin ranura y aoja los tornillos
ranurados. Esto te permitirá retirar el soporte de
montaje (A).
Inserta los cables que salen por la parte superior del motor
del ventilador (D) en la cubierta decorativa del collarín del
motor (F) y a través del aro de la cubierta (C).
Asegúrate de que las ranuras estén en la parte superior y
pasa los cables a través de la cubierta (C) y luego a través
del ensamblaje del tubo bajante/bola (B).
