NOTA: Las frecuencias del receptor y control remoto han sido
preconguradas en la fábrica. Antes de instalar el receptor,
asegúrate de que los interruptores en el transmisor y del control
remoto estén congurados en la misma frecuencia. Los
interruptores en el transmisor del control remoto están ubicados
dentro del compartimento de la batería.
HAMPTONBAY.COM
9
Para obtener asistencia, llama al 1-877-527-0313.
Ensamblaje — Colgar el Ventilador (continuación)
6

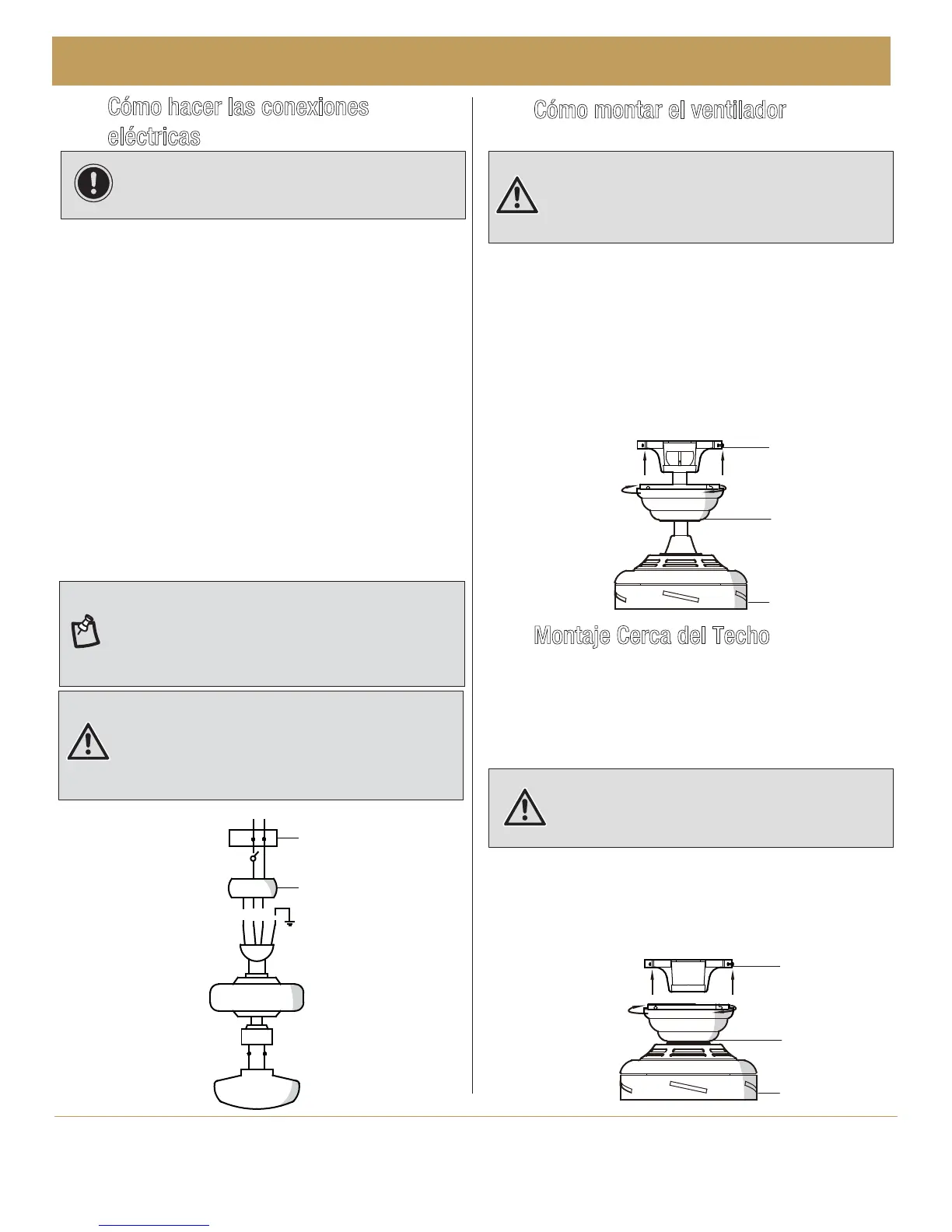

Cómo hacer las conexiones
eléctricas
7
Cómo montar el ventilador
Ƒ Conecta el conductor a tierra del cable de 120 voltios (puede
ser un cable desnudo o un cable con aislante verde) al (los)
cable(s) terminal(es) a tierra verde(s) del ventilador.
Ƒ Conecta el cable blanco del motor del ventilador (LL) al
cable blanco del receptor (NN) usando una tuerca de cable.
Ƒ Conecta el cable negro del motor del ventilador (KK) al cable
negro del receptor (NN) usando una tuerca de cable.
Ƒ Conecta el cable azul del motor del ventilador (JJ) al cable
azul del receptor (NN) usando una tuerca de cable.
Ƒ Conecta el cable rojo del receptor (NN) al cable negro de
suministro de energía (positivo) (KK) usando una tuerca de
cable.
Ƒ
Conecta el cable blanco del receptor (NN) al cable blanco de
suministro (neutro) (LL) usando una tuerca de cable.
Ƒ Después de conectar los cables, sepáralos de manera que
los cables verde (II) y blanco (LL) queden de un lado de la
caja eléctrica (MM) y el cable negro (KK) del otro.
Ƒ Gira las tuercas de conexión del cable hacia arriba y con
cuidado coloca el cableado dentro de la caja eléctrica (MM).
Ƒ Alinea las ranuras de cierre de la cubierta de techo (C) con
los dos tornillos del soporte de montaje (A). Alza para
enganchar las ranuras y gira de izquierda a derecha para
asegurar la cubierta en su sitio.
Ƒ Ajusta rmemente los dos tornillos de montaje.
Ƒ Instala los dos tornillos de montaje restantes en los oricios
de la cubierta (C) y aprieta rmemente.
Ƒ Instala el aro de la cubierta decorativa alineando las
ranuras del aro con los tornillos en la cubierta (C). Rota el
aro en sentido contrario a las manecillas del reloj para jarlo.
ADVERTENCIA: Cada tuerca para cable proporcionada con
este ventilador está diseñada para aceptar cables domésticos
de máximo calibre 12 y dos cables del ventilador. Si tienes un
cableado doméstico de calibre superior a 12 o más de un cable
doméstico para conectar el cableado del ventilador, consulta a
un electricista para el tamaño adecuado de tuercas de cable.
ADVERTENCIA: Cuando uses el montaje de tubo bajante y
bola estándar, la pestaña en el aro en la parte inferior de la
placa de montaje debe encajar en la ranura de la bola de
soporte. Si la pestaña no se asienta correctamente en la
ranura, se puede dañar el cableado.
Ƒ
Montaje Cerca del Techo
Con cuidado desengancha el ventilador del soporte de
montaje (A) y alinea las ranuras de cierre de la cubierta del
techo (C) con los dos tornillos en el soporte de montaje (A).
Alza para enganchar las ranuras y gira de izquierda a
derecha para asegurar la cubierta en su sitio. Inmediata-
mente ajusta con rmeza los dos tornillos de montaje.
Ƒ
Instala los dos tornillos de montaje restantes en los oricios
de la cubierta (C) y aprieta rmemente.
Ƒ
Instala el aro de la cubierta decorativa alineando las ranuras
del aro con los tornillos en la cubierta (C). Rota el aro en
sentido contrario a las manecillas del reloj para jarlo.
NN
KK
LL
OO
LL
KK
LL
JJ
II
JJ
KK
LL
LL
MM
D
C
A
D
C
A
ADVERTENCIA: Las ranuras de cierre de la cubierta del
techo sólo sirven de ayuda durante el montaje. No dejes sin
supervisión el ensamblado del ventilador hasta que los
cuatro tornillos de la cubierta se jen y ajusten rmemente.
IMPORTANTE: Usa las tuercas de conexión de cables que
vienen con tu ventilador. Sujeta los conectores con cinta de
electricista y asegúrate de que no hayan conexiones o cables
sueltos.
