HAMPTON BAY 26613 - Page 27

MOC.YABNOTPMAH
11
Para obtener asistencia, llama al 1-877-527-0313.
Ensamblaje — Montar los Accesorios
9

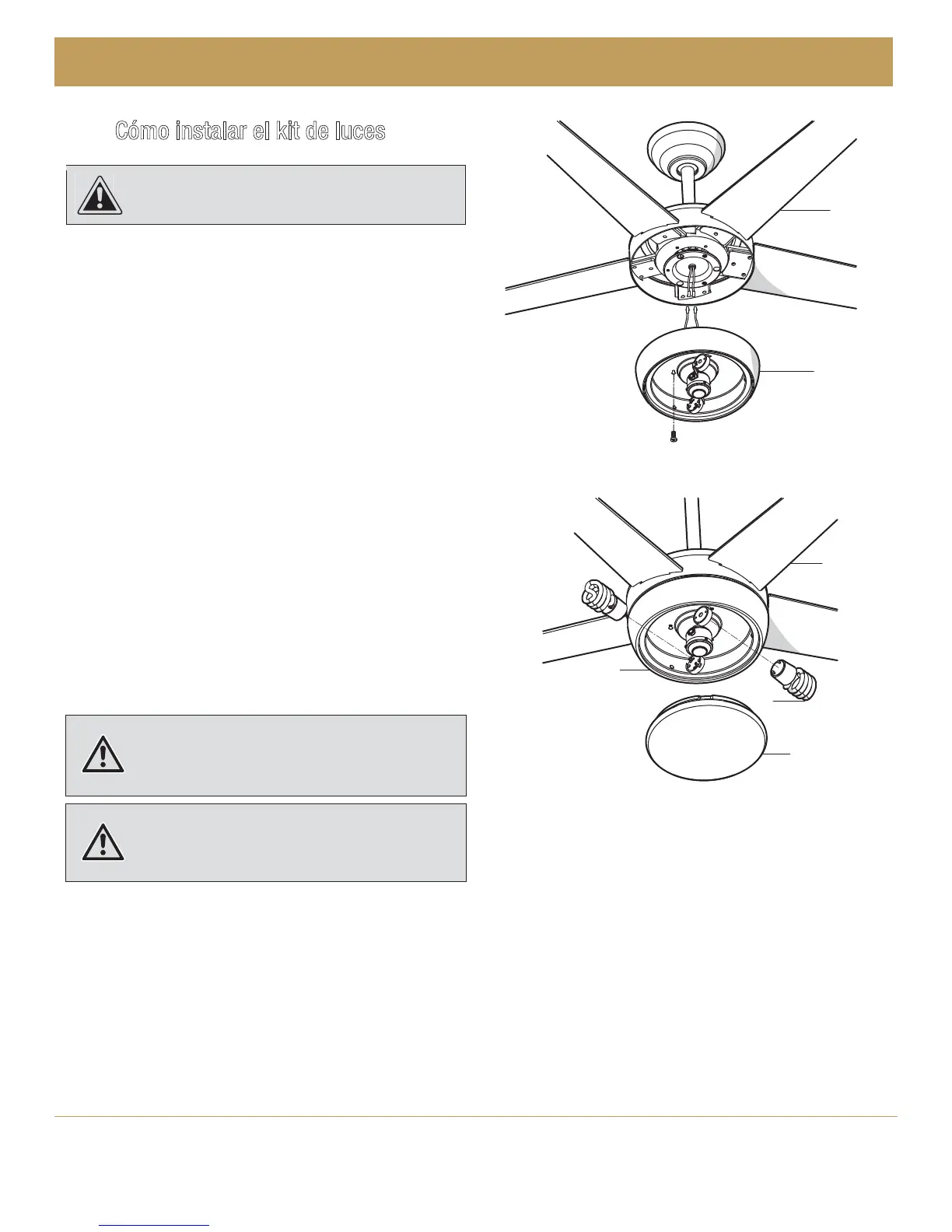

Cómo instalar el kit de luces
Ƒ
Ƒ Conecta el cable azul que sobresale por debajo del ensam-
blado del motor del ventilador con el cable negro de la parte
superior del ensamblado del soporte del kit de luces (E).
Conecta el cable blanco que sobresale por debajo del ensam-
blado del motor del ventilador con el cable blanco de la parte
superior del ensamblado del soporte del kit de luces (E).
Ƒ Quita un tornillo del soporte negro debajo del ensamblado
del motor del ventilador. Aoja pero no quites los otros
dos tornillos.
Ƒ Monta el ensamblado del kit de luces (E) en el ensamblado del
motor del ventilador y fíjalo con los dos tornillos aojados en el
paso 1. Empuja el ensamblado del kit de luces (E) hasta
enganchar las cabezas de los tornillos en las ranuras y gíralo
Vpara jarlo. Aprieta cada tornillo de manera rme.
Ƒ Con la electricidad apagada, instala las dos bombillas
uorescentes (J) (de 13 Vatios Máximo, incluidas) enroscándolas
en los portabombillas.
Ƒ Coloca la pantalla de vidrio (I) en el ensamblado del kit de luces,
alineando las tres áreas planas en el reborde superior de la pantalla
de vidrio (I) con las tres muescas salientes del ensamblado del kit
de luces. Gira la pantalla de vidrio (I) de izquierda a derecha hasta
que se detenga.
PRECAUCIÓN:
Para disminuir el riesgo de descarga
eléctrica, desconecta el circuito de energía del
ventilador antes de instalar el kit de luces.
ADVERTENCIA: No apretar demasiado al instalar la
pantalla de vidrio en el ensamblado del kit de luces. Cuando
desees reemplazar las bombillas, espera que la pantalla de
vidrio se enfríe completamente antes de retirarla.
PRECAUCIÓN: Colocar bombillas de vataje incorrecto
hará que las luces del ventilador se apaguen hasta que se
instale las bombillas adecuadas. Apaga la lámpara y
reemplaza las bombillas con otras de vataje correcto.
G
E
I
J
E
G
