HAMPTON BAY HARPER - Montage

6

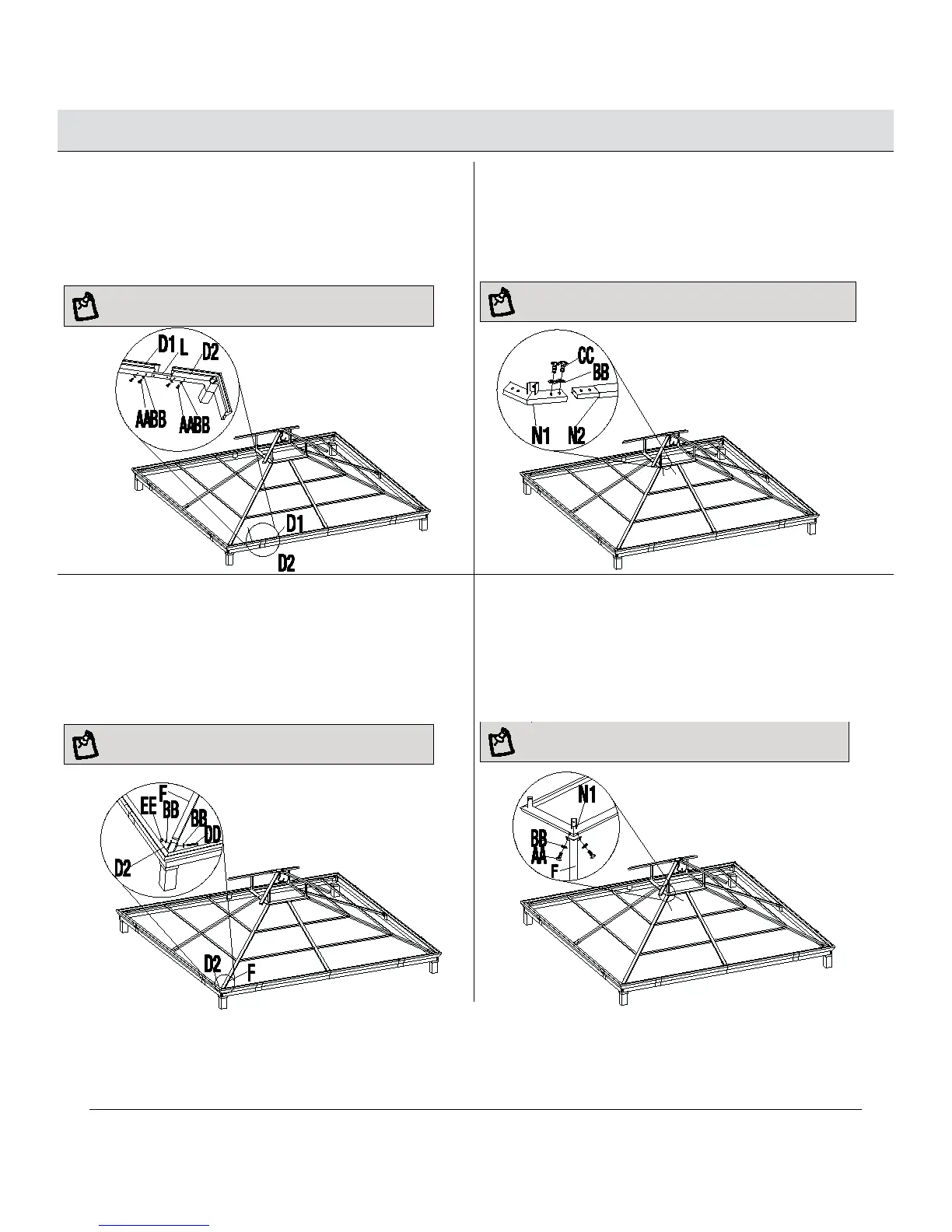

Montage (continué)
1
Assemblage de la connexion
ornementale
2
Montage de la connexion du toit à
la poutre du toit
Ƒ Introduisez la connexion ornementale (L) dans la rainure
ornementale (D1) et la pièce du coin (D2). Fixez avec boulons
(AA) et rondelles plates (BB).
AVIS: Pour éviter d’endommager le fini, veuillez manipuler
soigneusement.
Ƒ Connectez la connexion du toit (N1) à la poutre du toit (N2) avec
vis (CC) et rondelles plates (BB).
AVIS: Pour éviter d’endommager le fini, veuillez manipuler
soigneusement.
3
Connexion des poutres
4
Connexion des poutres à la
structure
Ƒ Introduisez la poutre longue (F) dans la connexion des poutres et
fixez-les avec les vises (D), rondelles plates (BB) et écrous (EE).
AVIS: Pour éviter d’endommager le fini, veuillez manipuler
soigneusement.
Ƒ Fixez les poutres longues (F) aux connexions du toit (N1) avec
boulons (AA) et rondelles plates (BB).
AVIS: Pour éviter d’endommager le fini, veuillez manipuler
soigneusement.
