4. Aoja, sin quitarlos, los tornillos en el
collarín ubicado en la parte superior de la
carcasa de motor.
5. Alinea los oricios en la parte inferior del
tubo bajante con los oricios en el collarín
de la parte superior de la carcasa de motor
(Figura 7). Inserta con cuidado el pasador
de soporte a través de los oricios del
collarín y del tubo bajante. Ten cuidado de
no apretarlo contra el cableado dentro del
tubo bajante. Inserta el pasador de cierre en
el oricio cercano al extremo del pasador
de soporte hasta que quede encajado en su
posición como se muestra en el círculo de
la Figura 7.
6. Vuelve a ajustar los tornillos del collarín en
la parte superior de la carcasa del motor.
7. Sigue con la sección “Cómo instalar el
ventilador”.
5.
Montaje “Cerca del Techo”
1. Retira el aro en la cubierta, girando a la
derecha hasta destrabarlo (Figura 5).
2. Retira la placa de montaje de la cubierta
aojando los cuatro tornillos de la parte
superior de la misma. Quita los dos tornillos
sin ranura y aoja los tornillos ranurados.
SI NO AJUSTAS CORRECTAMENTE LOS TRES
TORNILLOS SEGÚN LO INDICADO EN EL PASO
7 SE PUEDEN AFLOJAR Y POSIBLEMENTE SE
CAIGA EL VENTILADOR.
SI NO COLOCAS CORRECTAMENTE LOS
TORNILLOS SEGÚN LO INDICADO EN EL PASO
6 SE PUEDEN AFLOJAR Y POSIBLEMENTE SE
CAIGA EL VENTILADOR.

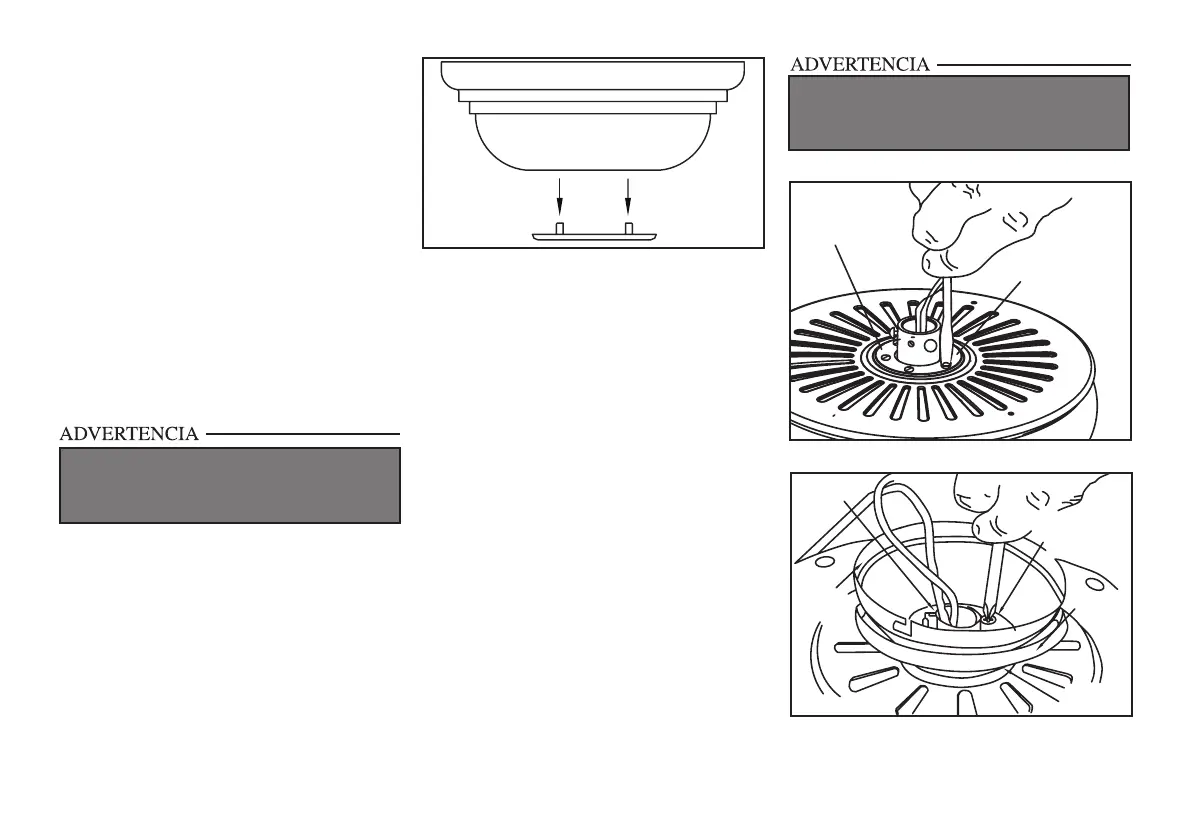

Figura 8
Cubierta
inferior
Figura 9
Figura 10
Collarín
del motor
Tornillo
y arandela
de seguridad
(3 de 6 tornillos)
Collarín
Tornillo
y arandela
de seguridad
(3 tornillos)
Cubierta
de techo
Aro de la
cubierta
Junta
de goma
Esto te permitirá retirar la placa de
montaje (Figura 6).
3. Retira la cubierta inferior decorativa de la
cubierta oprimiendo los tres pernos (Figura 8).
4. Retira tres de los seis tornillos y arandelas
de seguridad (alternados) que sujetan el
collarín del motor a la parte superior de la
carcasa del motor (Figura 9).
5. Coloca la junta de goma sobre los otros tres
tornillos, inserta los cables que salen por
la parte superior del motor del ventilador
a través del aro de la cubierta (asegúrate
de que la abertura en forma de ranura
esté en la parte superior), luego procede
a colocar la cubierta de techo sobre el
collarín en la parte superior del motor.
(Figura 10).
6. Alinea los oricios de montaje con los
oricios del motor y asegura con los tres
tornillos y arandelas de seguridad retiradas
en el paso 4 (Figura 10).
7. Asegúrate de ajustar bien los tornillos de
montaje.
