2. Acopla los conectores de 1 sola posición
para conectar los cables rojo y blanco del
ensamblado del motor del ventilador con los
cables rojo y blanco de la carcasa inferior
(Figura 16).
3. Coloca la carcasa inferior sobre el soporte
negro del ensamblado del motor del
ventilador, alineando cada uno de los
cuatro oricios. Rota la carcasa inferior
de izquierda a derecha para enganchar los
tres tornillos de montaje y arandelas de
seguridad con los tres oricios tipo ojo de
cerradura, ajusta los tornillos. Reinstala el
tornillo de montaje que retiraste en el paso 1
y apriétalo rmemente.

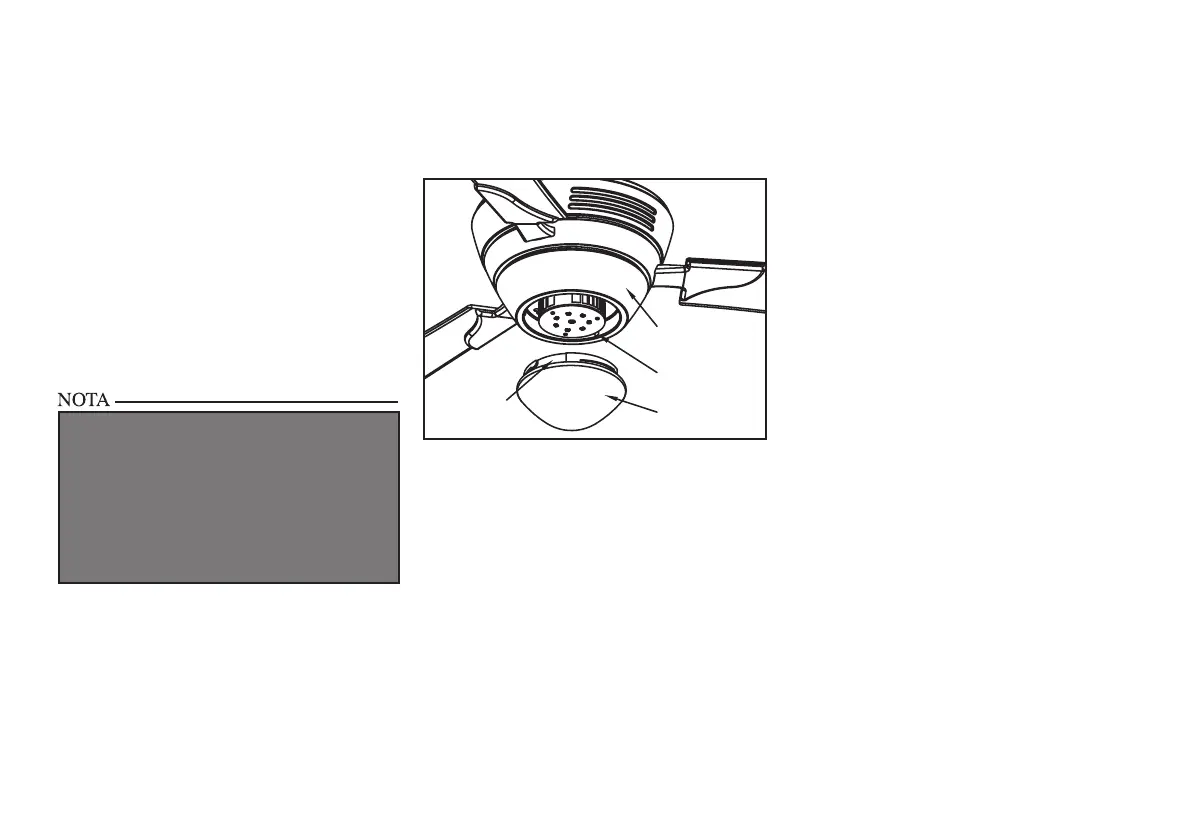

4. Coloca la pantalla de vidrio en la carcasa
inferior, alineando las tres áreas planas en
el reborde superior de la pantalla de vidrio
con las tres muescas salientes de la carcasa
mencionada. Gira la pantalla de vidrio de
izquierda a derecha hasta que se detenga
(Figura 17).
9.
Carcasa inferior
Vidrio
Superficie
plana
Muescas salientes
Figura 17
NOTA: VERIFICA CON FRECUENCIA
QUE LA PANTALLA DE VIDRIO
ESTÉ AJUSTADA POR COMPLETO
DE IZQUIERDA A DERECHA EN LA
CARCASA INFERIOR.
LA FUENTE DE LUZ ESTÁ FABRICADA
ESPECÍFICAMENTE PARA ESTA FUNCIÓN
Y PUEDE SOBRECALENTARSE SI SU
MANTENIMIENTO SE DEJA EN MANOS
DE PERSONAL INEXPERTO. SI NECESITA
MANTENIMIENTO, EL PRODUCTO DEBE SER
DEVUELTO A UNA INSTALACIÓN DE SERVICIO
AUTORIZADO PARA SU INSPECCIÓN O
REPARACIÓN.
