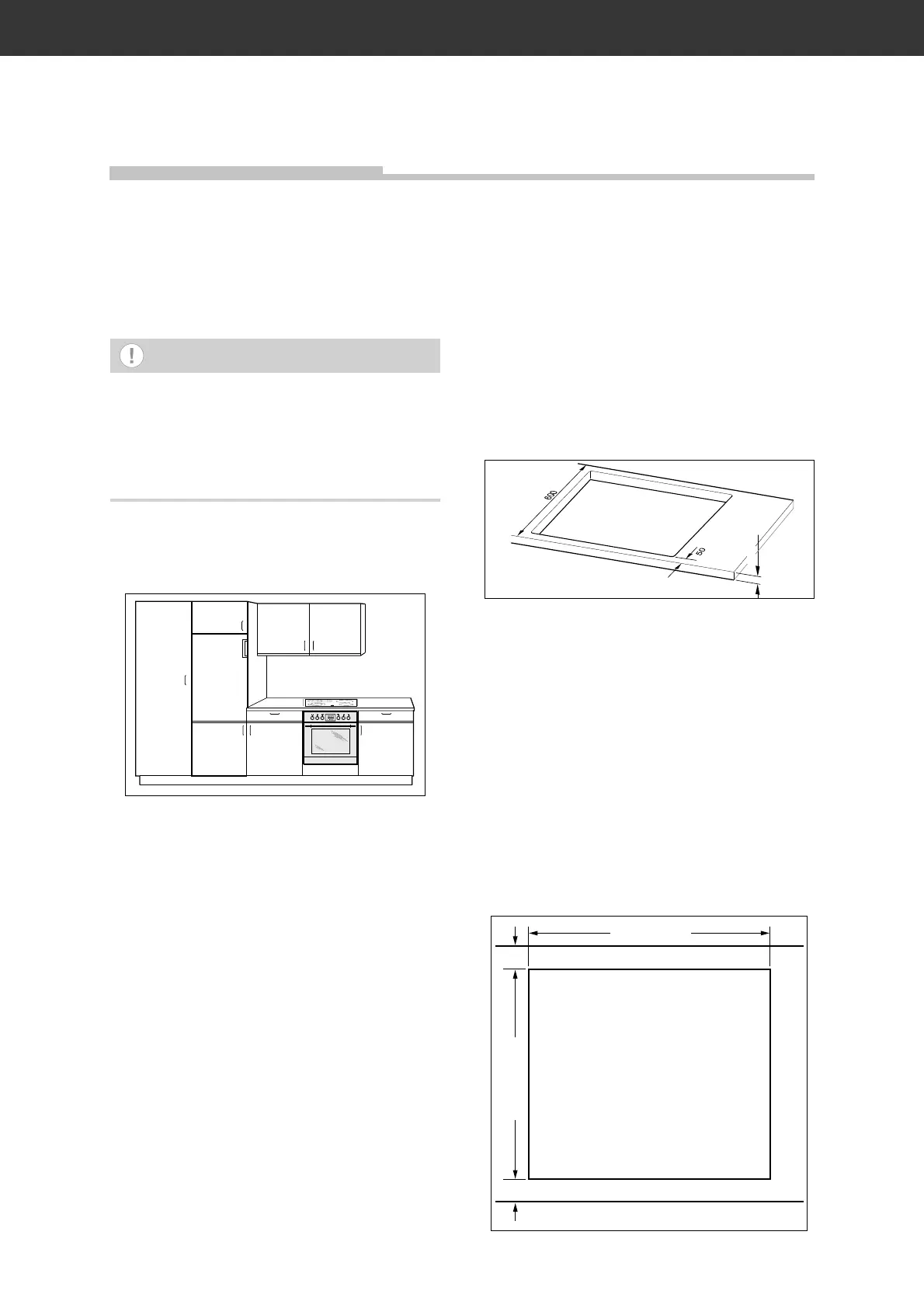

Einbau und Anschluss
Seite DE-29
Transpor tieren
Ihr Herd-Set wird in einer stabilen Verpackung
geliefert und ist so schwer, dass es nicht von
einer Person alleine getragen wer den sollte.
HINWEIS
Beschädigungsgefahr!
■ Soll das Herd-Set mit einer Transport-
karre ge fah ren werden, muss es so
angehoben werden, wie es auf der
Verpackung gezeigt ist.
Einbau
Wichtige Informationen für den Benutzer:
Das Herd-Set ist für den Einbau in eine Kü-
chenzeile vorgesehen. Wenn Ihre handwerkli-
chen Fähigkeiten ausreichen, kön nen Sie den
Einbau selbst durchführen.
Der elektrische Anschluss muss aber von
einer autorisierten Elektrofachkraft durchge-
führt werden
Einbauvoraussetzungen
• Der Herd darf nur auf einer Seite neben
hö he ren Kü chen mö beln, Ge rä ten oder
Wän den ein ge baut werden.
• Der Herd sollte nicht direkt neben Kühl-
oder Gefrier schränken einge baut werd en.
Durch die Wärme abgabe steigt deren
En er gie ver brauch unnötig.
• Der Backofen hat eingebaut nur etwa
1 cm Ab stand zur Wand. Die Herdan-
schlussdose muss deshalb eine Un ter-
putz do se sein oder außer halb des Ein bau-
rau mes lie gen.
• Kochfeld und Backofen werden durch den
fest verbauten Kabelstrang verbunden;
sie müssen deshalb direkt überein an der
in stal liert werden.
Arbeitsplatte vorbereiten
Folgende Bedingungen müssen erfüllt sein:
– Die Arbeitsplatte muss 30-40 mm dick und
mindestens 600 mm tief sein, waa ge recht
liegen und an der Wand sei te gegen über-
lau fen de Flüssigkeiten ab ge dich tet sein.
– Das Kochfeld muss an allen Seiten von
mindestens 50 mm Arbeitsplatte umrahmt
werden.
– Furniere, Kunst stoffbeläge und ver wen de te
Kleber müssen hitzebeständig sein (100 °C).
1. Sägen Sie mit einer Stichsäge den Aus-
schnitt für das Kochfeld mit folgenden Ma-
ßen in die Arbeitsplatte.
(An ga ben in mm)
560 bis 562
490 bis 492
min
50
min
50
