4
D
conexiones
molex
5
C
6
B
H
H
C
C
6.

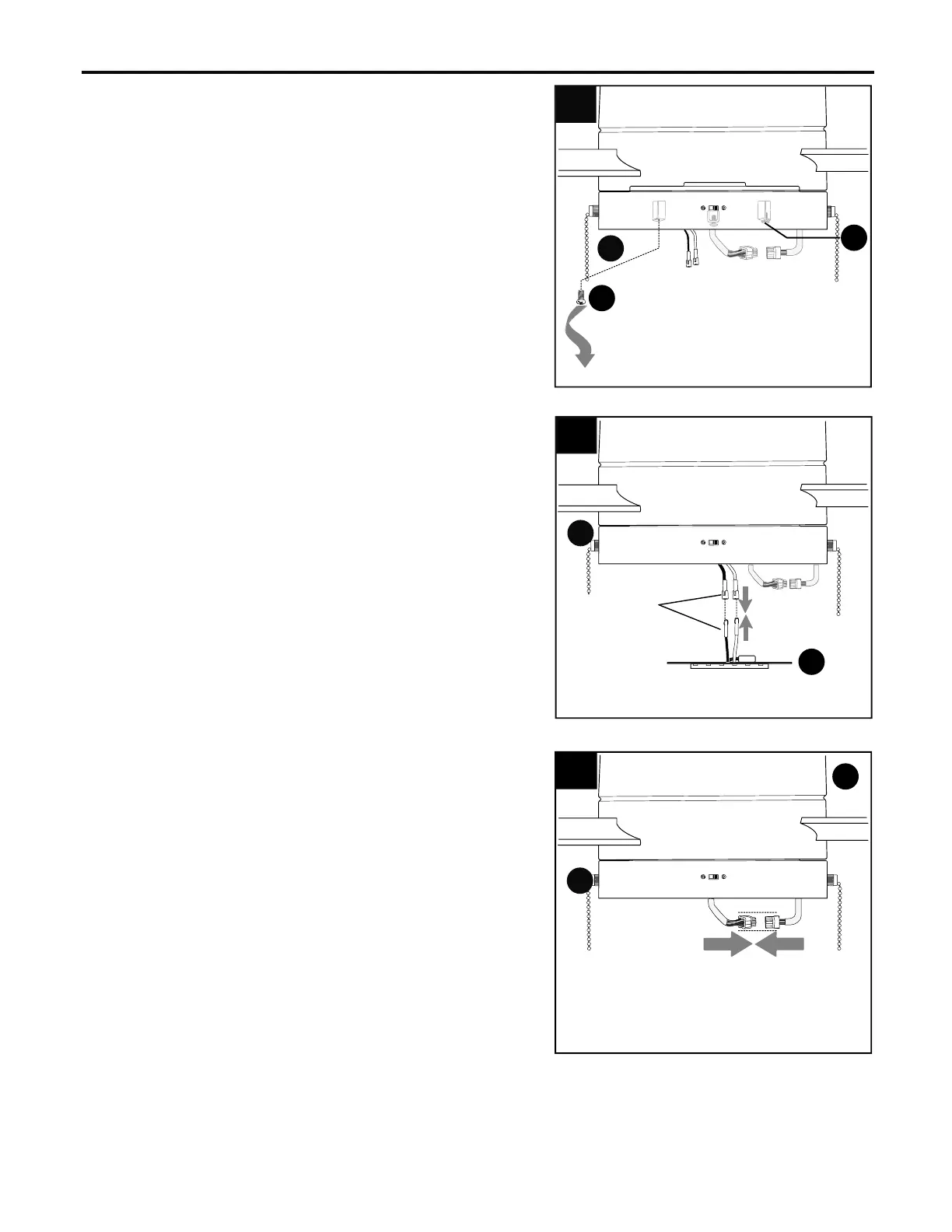

Conecte el enchufe macho de la carcasa del
motor (B) con el enchufe hembra de la placa
de soporte (C) y haga combinar los colores de
los enchufes para que encastren correctamente.
Asegúrese de que los enchufes estén firmemente
conectados.
Enchufe
macho
Enchufe
hembra
INSTALACIÓN FINAL
Conecte el cable BLANCO del kit de iluminación
LED (D) con el cable BLANCO de la placa de
soporte (C). Conecte el cable AZUL del kit de
iluminación LED (D) con el cable NEGRO (o
AZUL) de la placa de soporte (C). Asegúrese de
que las conexiones molex estén seguras.
5.
27
4.
Retire un tornillo de la placa de soporte (H) de la
placa de soporte (C) y afloje parcialmente los
otros dos tornillos de la placa de soporte (H).
