10.1. Regulator clipSender
2. 11.Top plate connector Filter housing
12.3. O-ringFuel pump/sender wiring
4. 13.Clip Upper isolator
14.5. Fuel pumpEnd cap
6. 15.Upper retainer Lower isolator
16.7. Lower retainerFilter
8. 17.Regulator Inlet sock
18.9. Electrical harnessO-ring

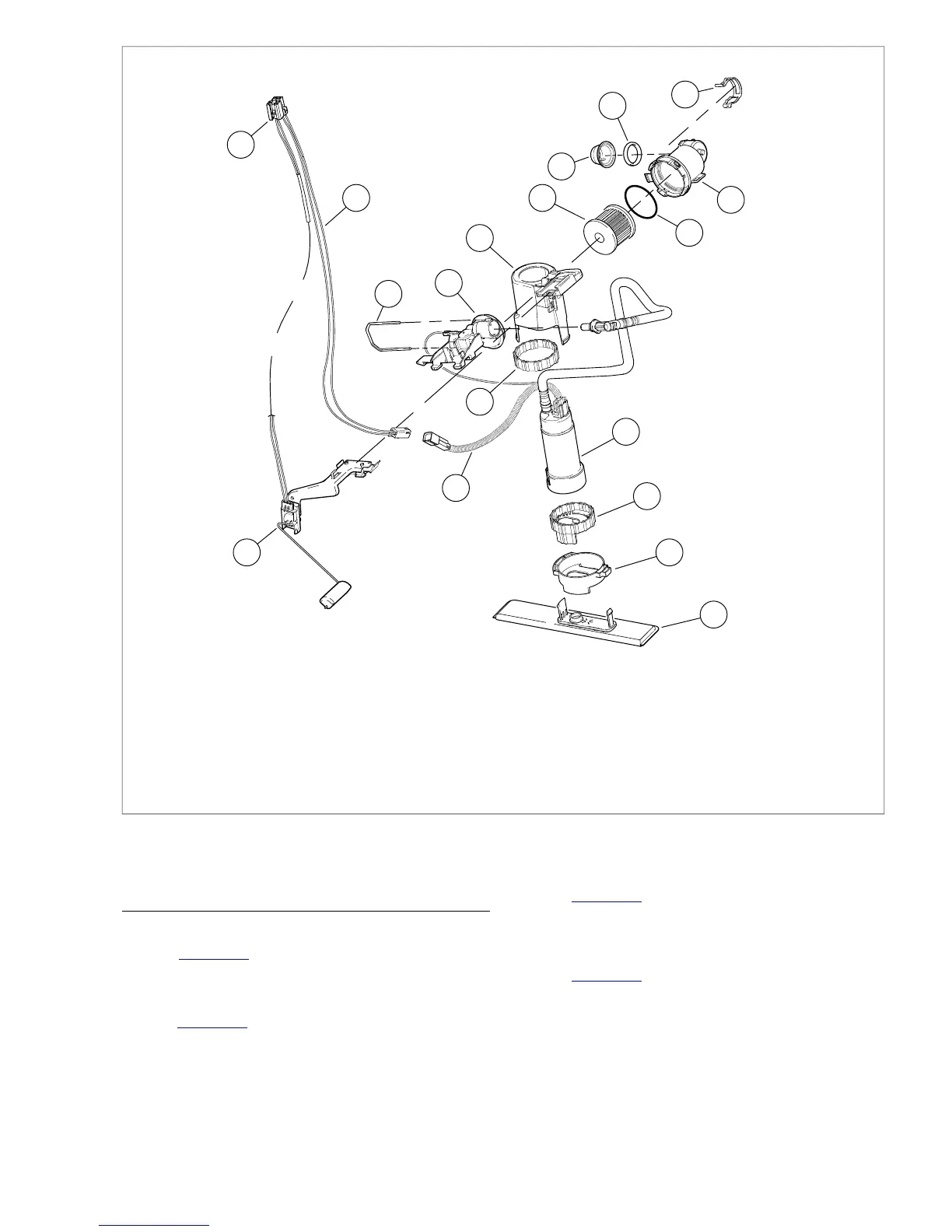

Figure 4-40. Fuel Pump/Fuel Gauge Sending Unit
DISASSEMBLY/ASSEMBLY
Fuel Filter
1. See Figure 4-41. Depress tab and remove filter retainer
clip (1).
2. Separate fuel pump body from end cap (2).
3. See Figure 4-42. Remove O-ring (2).
4. Remove fuel filter (1).
5. Install new fuel filter.
6. Install new o-ring.
7. See Figure 4-41. Place end cap (2) on fuel pump body.
8. Install fuel filter retainer clip (1).
Regulator
1. See Figure 4-43. Remove wire terminal (3).
2. Disengage clip (2) from regulator.
3. Remove regulator from pump assembly.
4. Install new O-ring on new regulator.
5. Install regulator into pump assembly.
6. Install clip over regulator.
2008 Dyna Service: Fuel System 4-23
