9
Two Channel Amplifier Harman Kardon SIGNATURE 1.5
Ref. # Part # Description Qty
11 100-0008-0 STRAIN RELIEF, SJT, BLK, UL, CSA 1
12 A095-0015-0 CORD, 2X16GA, RND, 8FT, 13A, 250V, DOM 1
13 101-0002-0 FOOT BLACK ANODIZED/RUBBER GASKET 4
14 HA132-0014-B SIG 1.5 TOP COVER 1
15 HA132-0009-A SIG 1.5, FIN PLATE 28
16 HA132-0016-B SIG 1.5 SINK PLATE 1
17 HA132-0021-A LOGO, SIGNATURE SERIES, ACRYLIC 1
18 HA132-0030-A SIG 1.5, FRONT PANEL 1
19 HA132-0032-B SIG 1.5 REAR PANEL, 120V 1
T1 A080-0025-A POWER TRANSFORMER 120V 1
A095-0009-0 POWER TRANSFORMER 230V 1
A095-0500-0 WIRE, 14GA, BLACK, 600V 1
A095-1002-0 WIRE 25 AWG, BLK, 7 STRAND, UL1061 1 1
100-0035-0 CABLE TIE, BLACK, 4"-18 LB 8
100-0126-0 HOLDER, CABLE TIE .75" SQUARE, ADHE 5
102-0003-0 BUTTON CAP, LOUDNESS, H/K 1
105-0005-0 INSULATOR, 9MIL, TO-126, GRY, GREASLE 4
105-0009-0 INSULATOR TAPE, 3/4"X7 MIL ADHESIVE 4
111-0051-0 BOLT, 4-40, 5/16, PHP, CAD 4
111-0101-0 BOLT, 4-40, 5/8, PHP, CAD. 16
111-3080-0 SCREW, 4AB, ½, PHP, B.Z. 2
111-7011-0 WASHER, #4, SPLIT 82
111-8061-0 TR-BOLT, 4-40, 3/8, PHP, CAD 38
111-8081-0 TR-BOLT, 4-40, ½, PHP, CAD 24
112-0040-0 BOLT, 6-32, 1/4, PHP, ZINC 4
112-3080-0 SCREW, 6AB, ½, PHP, B.Z. 2
112-7001-0 WASHER, #6, FLAT, CAD 4
112-7021-0 WASHER, #6, SPLIT ZINC 4
112-8050-0 TR-BOLT, 6-32, 5/16, PHP, BO 27
153-0000-0 TIE WRAP, BLACK 1
153-0100-1 SAFETY LABEL(RISK OF FIRE), FAST F 1
120-0002-1 ALUM .080, 5052-H32, 6.00X5.15 +/- 1
120-0012-0 STEEL, 20 GA.036 EGC 48X120 615
HA132-0015-B SIG 1.5 CROSS BRACE 1
120-0008-0 STEEL, 16 GA.EGC. 48X120 198
129-0003-A PA5800 SINK PLATE BLANK 16.7000" 1
HA132-0031-B SIG 1.5 CHASSIS 1
111-6036-0 NUT, PEM, S-440-1 FOR .040 MIN. THK 4
112-6009-0 STANDOFF, SO-6440-24 12
120-0019-0 STEEL, 18 GA.EGC .047 48X120 FPR 480
120-0019-0 STEEL, 18 GA.EGC .047 48X120 FPR 198
HA153-0106-0 LABEL, UPC, 120V, SIG 1.5 2
HA202-0003-A WIRE ASSY, 26GA, BLK, 9", 2PIN, UL/CSA 1
A093-1000-0 HSG, 2MMX2, 26GA, IDC 2
A095-1002-0 WIRE 26 AWG, BLK, 7 STRAND, UL1061 1 1
HA202-0004-A WIRE ASSY, 26GA, BLK, 7", 7PIN, UL/CSA 1
A093-2500-0 HSG, 2MMX7, 26GA, IDC 1
A095-1002-0 WIRE 26 AWG, BLK, 7 STRAND, UL1061 1 1
HA202-0005-A WIRE ASSY, 26GA, BLK, 18.5", 5PIN, UL/ 1
A093-1003-0 HSG, 2MMX5, 26GA, IDC 2
A095-1002-0 WIRE 26 AWG, BLK, 7 STRAND, UL1061 1 1
Signature 1.5 MECHANICAL PARTS LIST

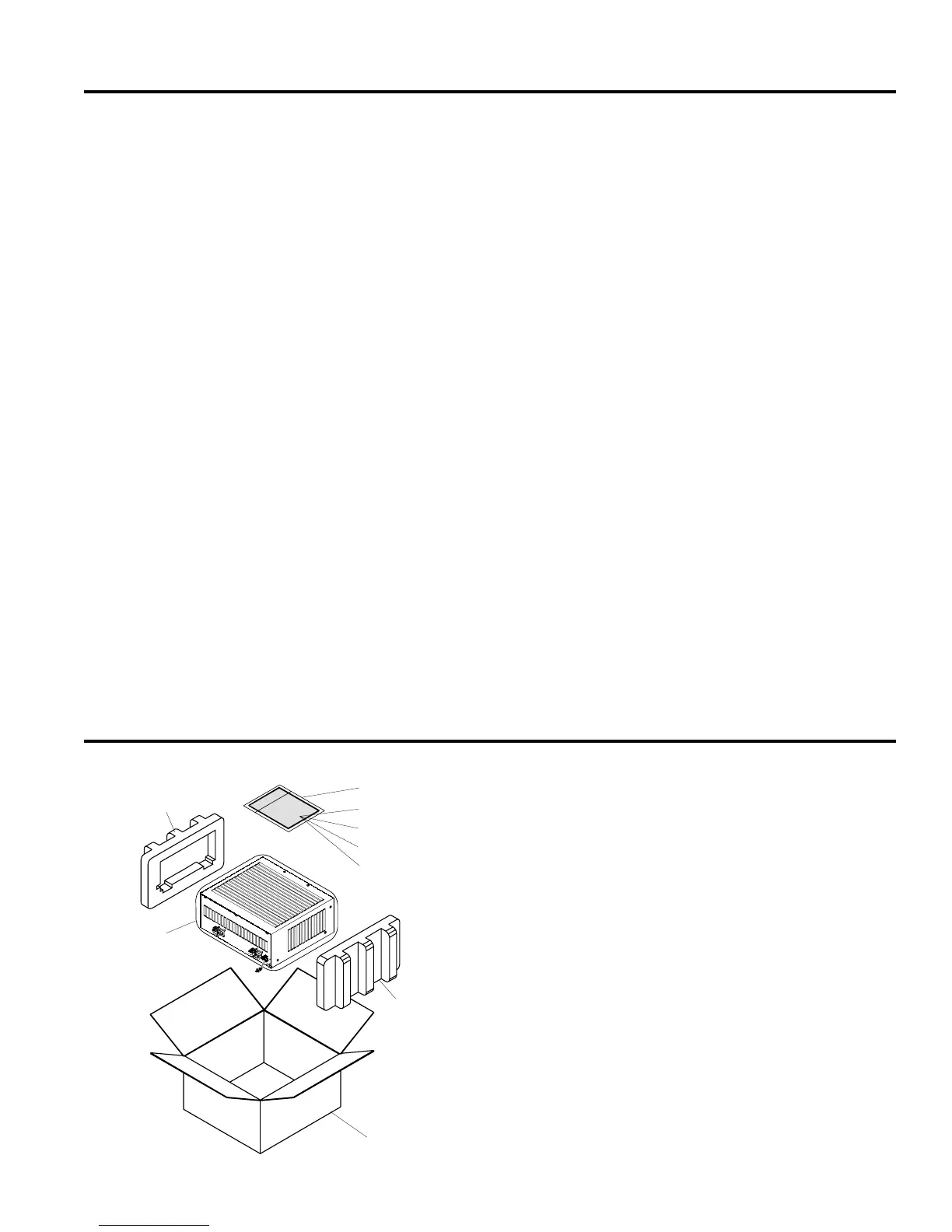

Signature 1.5 PACKING EXPLODED VIEW
Ref.# Part # Description Qty 50 HA150-0003-A SIGNATURE 1.5 CARTON 1
51 HA151-0002-A SIGNATURE 1.5 FOAM PACK 1
52 HA160-0001-A HARMAN WARRANTY SHEET 1
53 HA160-0002-A HARMAN CUSTOMER CARD 1
54 HA160-0005-A SIGNATURE 1.5 OWNER’S MANUAL 1
55 150-0089-0 BAG POLY 24X30 3 MIL WITH VENT HO 1
56 150-0103-0 BAG, PLOY 9"X12"X2MIL CLEAR 1
57 160-0005-0 GROUNDING SAFETY SHEET 1
50
51
51
55
56
52
53
54
57
