17 – Français
NOTE : Soulever le guide de lame jusqu'à ce que vous
ressentez une résistance et continuer à soulever le guide
jusqu'à ce qu'il atteigne la position ouverte verrouillée.
Appuyer sur l’axe de verrouillage de la broche et tourner le
boulon de lame jusqu’à ce que la broche se verrouille.
Avec l’extrémité hexagonale de la clé pour lame, desserrer
et retirer le boulon de lame.
NOTE : Le boulon de lame est fileté à gauche. Il doit donc
être tourné vers la droite pour être desserré.
Retirer la rondelle de lame extérieure.
NOTE : La rondelle intérieure de la lame est intégrée à la
broche et ne peut être retirée.
Appliquer une goutte d’huile sur la surface de contact de
broche et de rondelle extérieure.
Engager la lame dans la garde inférieure et sur la broche.
Les dents doivent être orientées vers le bas à l’avant de la
lame, comme le montre la figure 14.
Remettre en place la rondelle de lame extérieure. Les deux
méplats en « D » des rondelles de lame s’alignent sur les
méplats de la broche.
Appuyer sur le bouton de verrouillage de la broche et
réinstaller le boulon de lame.
NOTE : Le boulon de lame est fileté à gauche. Il doit donc être
tourné vers la gauche pour être serré.
ATTENTION :
Toujours installer la lame avec les dents et la flèche
imprimée sur son côté, orientées vers le bas à l’avant
de la scie. Le sens de rotation de la lame est également
représenté par une flèche estampée sur la protection
supérieure.
Serrer le boulon de lame fermement.
Abaisser la protection de la lame.
Lever et abaisser le bras de la scie pour s’assurer que la
protection inférieure de la lame fonctionne correctement.
AVERTISSEMENT :
S’assurer que le bouton de verrouillage de la broche
n’est pas engagé avant de brancher la scie sur la
source d’alimentation. Ne jamais engager le bouton de
verrouillage de la broche lorsque la lame est en rotation.
GARDE DE LAME
INFÉRIEURE
BOULON DE
LAME
POUR
SERRER
MÉPLAT(S) DE
LA BROCHE
RONDELLE EXTÉRIEURE
DE LAME AVEC DOUBLES
MÉPLATS EN « D »
BROCHE
LAME
BOULON
DE LAME
RONDELLE
DE LAME
EXTÉRIEURE
LAME
POUR
DESSERRER
ASSEMBLAGE

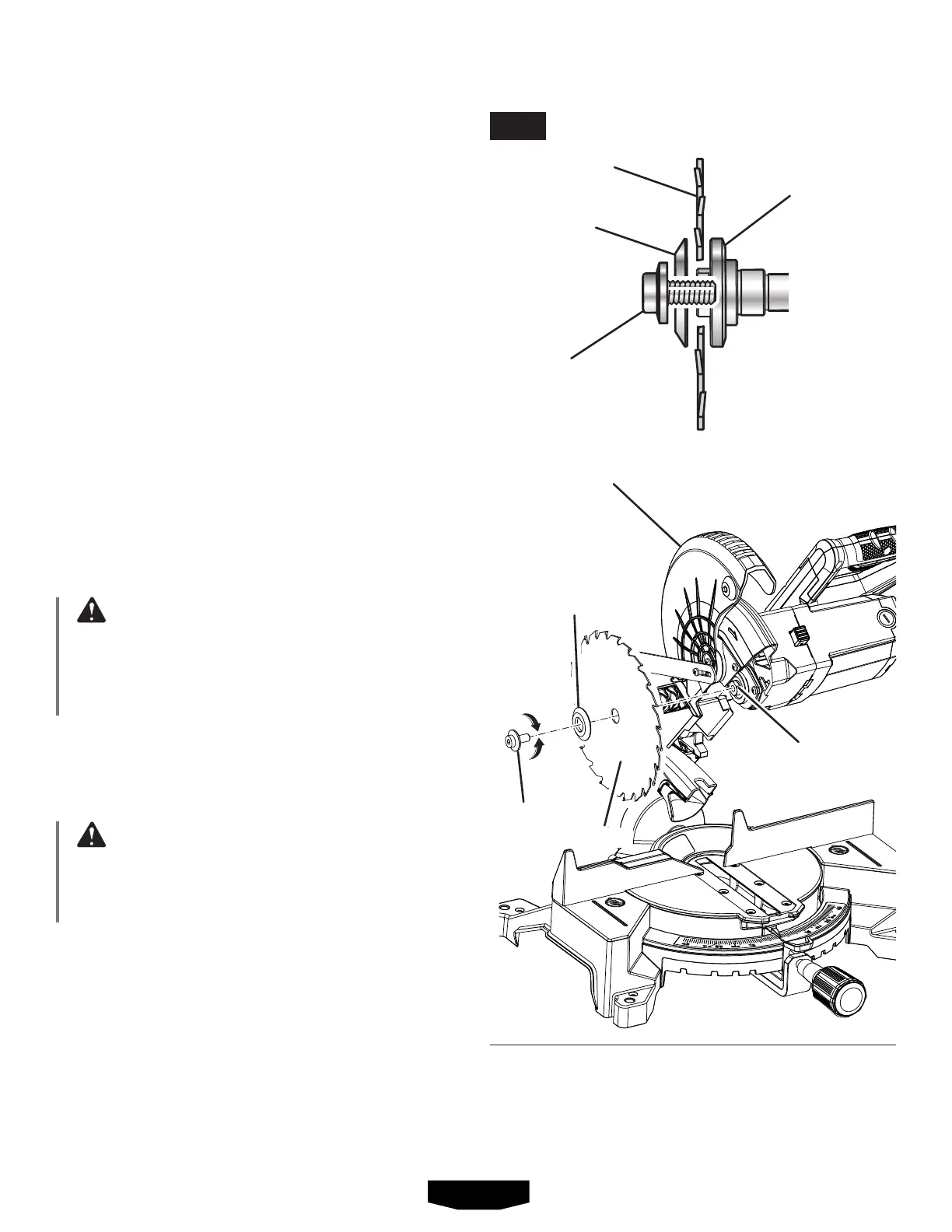

FIG. 14
